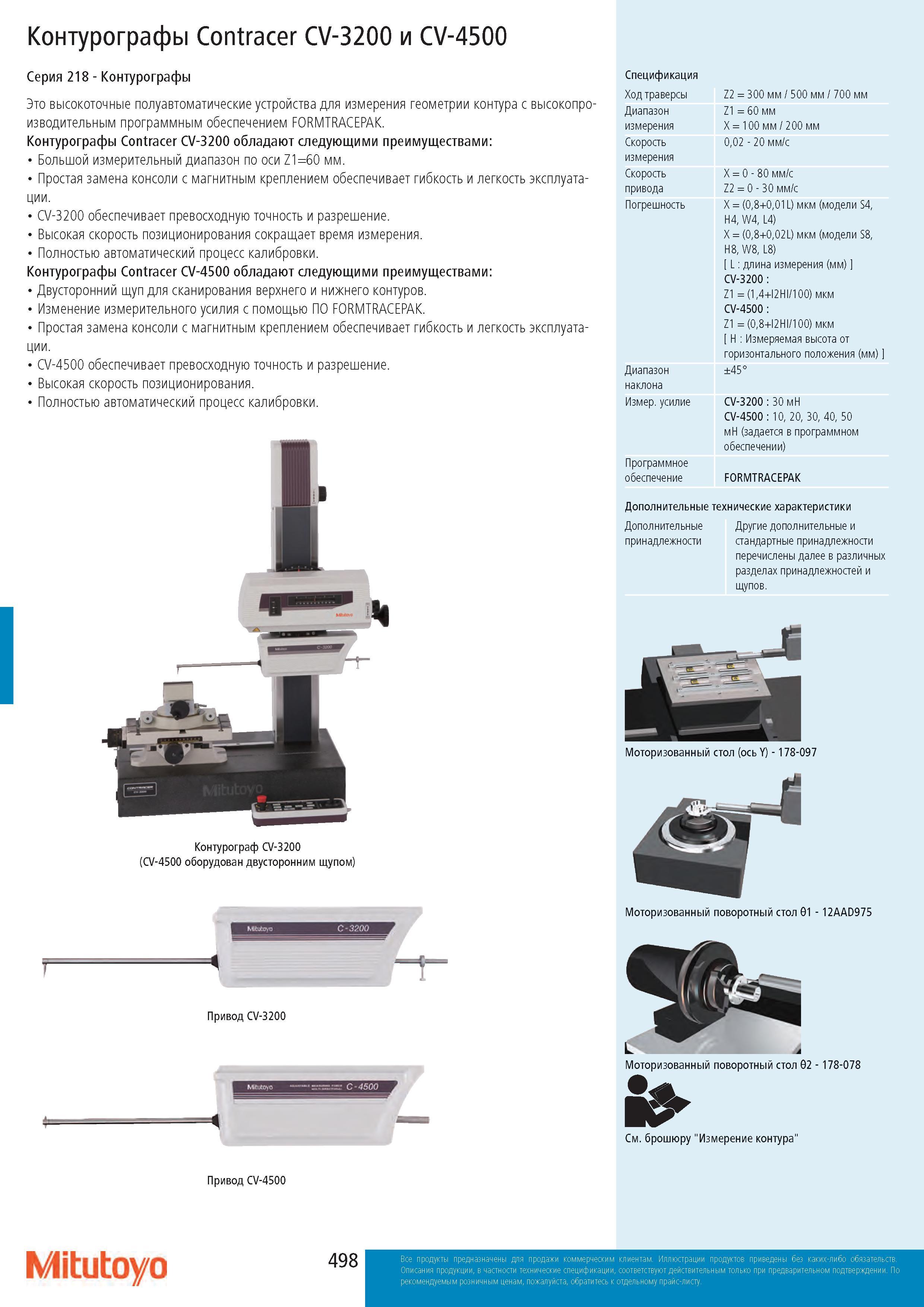

Контурографы Contracer CV-3200 и CV-4500 Серия 218 - Контурографы Это высокоточные полуавтоматические устройства для измерения геометрии контура с высокопроизводительным программным обеспечением FORMTRACEPAK. Контурографы Contracer CV-3200 обладают следующими преимуществами: Большой измерительный диапазон по оси Z1=60 мм. Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации. CV-3200 обеспечивает превосходную точность и разрешение. Высокая скорость позиционирования сокращает время измерения. Полностью автоматический процесс калибровки. Контурографы Contracer CV-4500 обладают следующими преимуществами: Двусторонний щуп для сканирования верхнего и нижнего контуров. Изменение измерительного усилия с помощью ПО FORMTRACEPAK. Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации. CV-4500 обеспечивает превосходную точность и разрешение. Высокая скорость позиционирования. Полностью автоматический процесс калибровки. Контурограф CV-3200 (CV-4500 оборудован двусторонним щупом) Привод CV-3200 Спецификация Ход траверсы Z2 = 300 мм / 500 мм / 700 мм Диапазон Z1 = 60 мм измерения X = 100 мм / 200 мм Скорость 0,02 - 20 мм/с измерения Скорость X = 0 - 80 мм/с привода Z2 = 0 - 30 мм/с Погрешность X = (0,8+0,01L) мкм (модели S4, H4, W4, L4) X = (0,8+0,02L) мкм (модели S8, H8, W8, L8) L : длина измерения (мм) CV-3200 : Z1 = (1,4+I2HI/100) мкм CV-4500 : Z1 = (0,8+I2HI/100) мкм H : Измеряемая высота от горизонтального положения (мм) Диапазон ±45° наклона Измерительное усилие CV-3200 : 30 мН CV-4500 : 10, 20, 30, 40, 50 мН (задается в программном обеспечении) Программное обеспечение FORMTRACEPAK Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. Моторизованный поворотный стол 91 - 12AAD975 Моторизованный поворотный стол 92 - 178-078 См. брошюру "Измерение контура" Привод CV-4500 Mitutoyo 498
