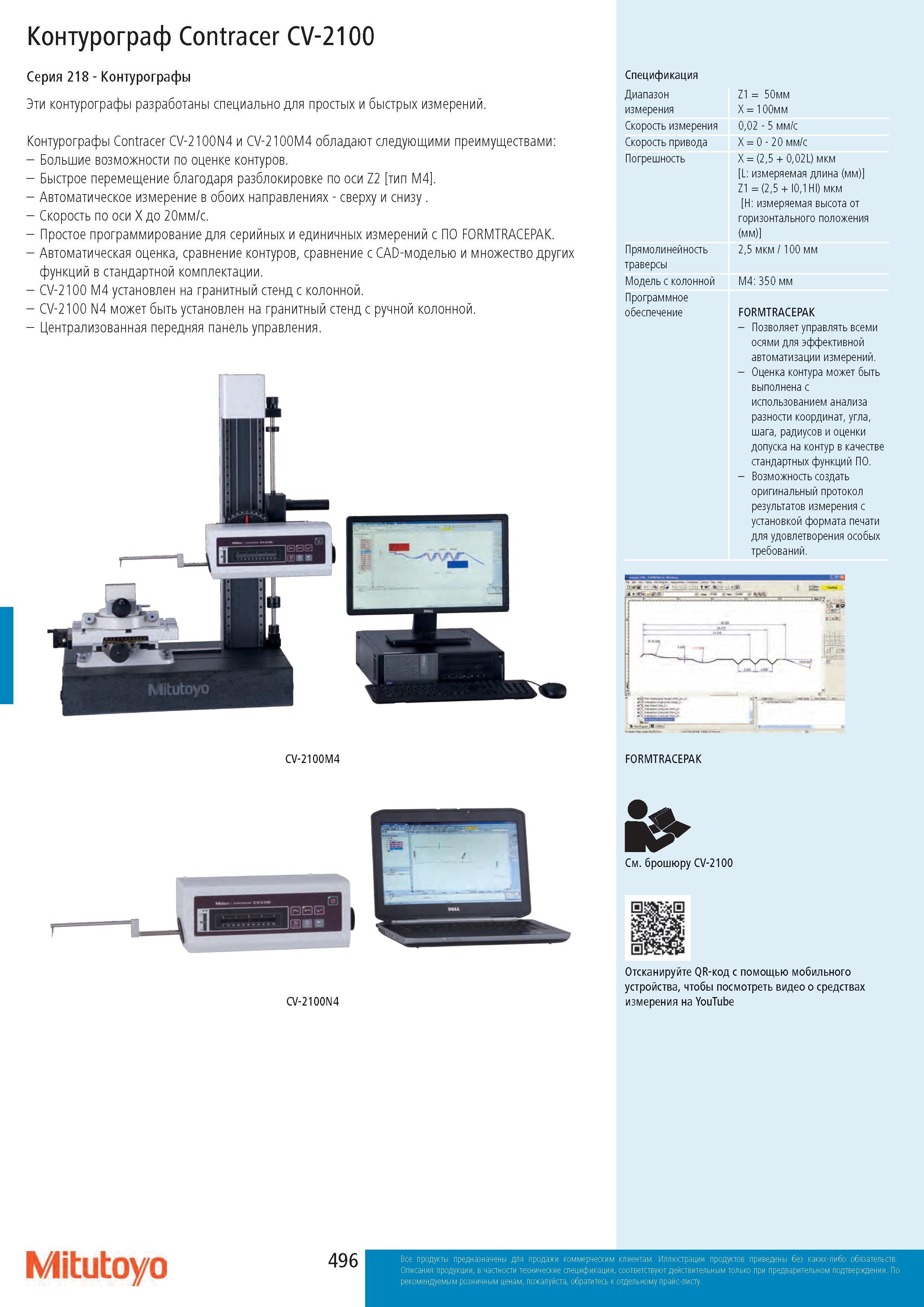

Контурограф Contracer CV-2100 Серия 218 - Контурографы Эти контурографы разработаны специально для простых и быстрых измерений. Контурографы Contracer CV-2100N4 и CV-2100M4 обладают следующими преимуществами: - Большие возможности по оценке контуров. - Быстрое перемещение благодаря разблокировке по оси Z2 тип M4 . - Автоматическое измерение в обоих направлениях - сверху и снизу . - Скорость по оси X до 20мм/с. - Простое программирование для серийных и единичных измерений с ПО FORMTRACEPAK. - Автоматическая оценка, сравнение контуров, сравнение с CAD-моделью и множество других функций в стандартной комплектации. - CV-2100 M4 установлен на гранитный стенд с колонной. - CV-2100 N4 может быть установлен на гранитный стенд с ручной колонной. - Централизованная передняя панель управления. Спецификация Диапазон измерения Скорость измерения Скорость привода Погрешность Прямолинейность траверсы Модель с колонной Программное обеспечение Z1 = 50мм X = 100мм 0,02 - 5 мм/с X = 0 - 20 мм/с X = (2,5 + 0,02L) мкм L: измеряемая длина (мм) Z1 = (2,5 + I0,1HI) мкм H: измеряемая высота от горизонтального положения (мм) 2,5 мкм / 100 мм M4: 350 мм FORMTRACEPAK - Позволяет управлять всеми осями для эффективной автоматизации измерений. - Оценка контура может быть выполнена с использованием анализа разности координат, угла, шага, радиусов и оценки допуска на контур в качестве стандартных функций ПО. - Возможность создать оригинальный протокол результатов измерения с установкой формата печати для удовлетворения особых требований. CV-2100M4 FORMTRACEPAK \ р См. брошюру CV-2100 CV-2100N4 Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube Mitutoyo 496
