417 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.417

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 417 0417 Lab2u

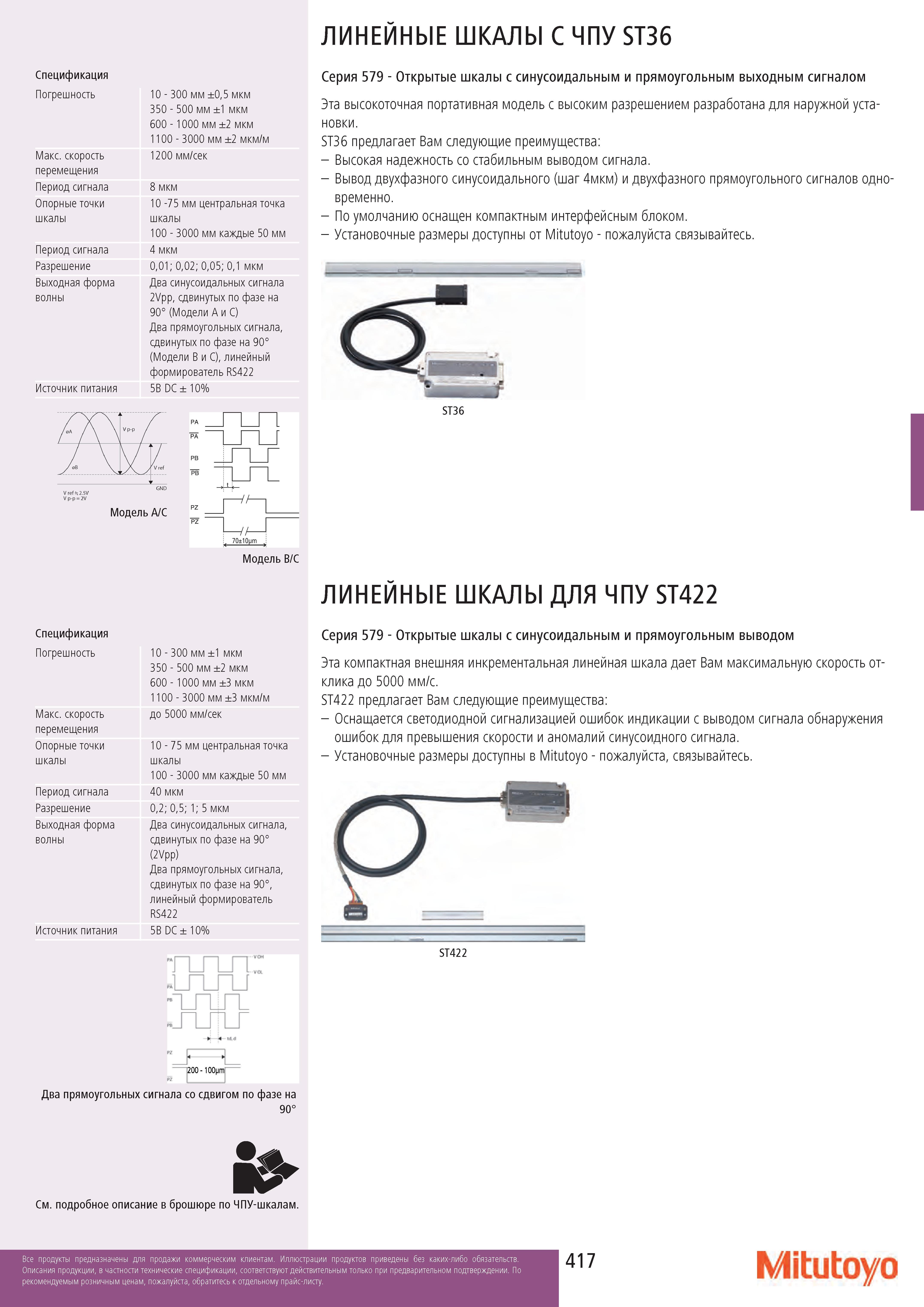

ЛИНЕЙНЫЕ ШКАЛЫ С ЧПУ ST36 Спецификация Погрешность Макс. скорость перемещения Период сигнала Опорные точки шкалы Период сигнала Разрешение Выходная форма Источник питания 10 - 300 мм ±0,5 мкм 350 - 500 мм ±1 мкм 600 - 1000 мм ±2 мкм 1100 - 3000 мм ±2 мкм/м 1200 мм/сек 8 мкм 10 -75 мм центральная точка шкалы 100 - 3000 мм каждые 50 мм 4 мкм 0,01; 0,02; 0,05; 0,1 мкм Два синусоидальных сигнала 2Vpp, сдвинутых по фазе на 90° (Модели A и С) Два прямоугольных сигнала, сдвинутых по фазе на 90° (Модели B и С), линейный формирователь RS422 5В DC ± 10% Модель B/C Спецификация Погрешность Макс. скорость перемещения Опорные точки шкалы Период сигнала Разрешение Выходная форма Источник питания 10 - 300 мм ±1 мкм 350 - 500 мм ±2 мкм 600 - 1000 мм ±3 мкм 1 100 - 3000 мм ±3 мкм/м до 5000 мм/сек 10 - 75 мм центральная точка шкалы 100 - 3000 мм каждые 50 мм 40 мкм 0,2; 0,5; 1; 5 мкм Два синусоидальных сигнала, сдвинутых по фазе на 90° (2Vpp) Два прямоугольных сигнала, сдвинутых по фазе на 90°, линейный формирователь RS422 5В DC ± 10% титл: -LTLTU "UTLTL -Mill Серия 579 - Открытые шкалы с синусоидальным и прямоугольным выходным сигналом Эта высокоточная портативная модель с высоким разрешением разработана для наружной установки. ST36 предлагает Вам следующие преимущества: - Высокая надежность со стабильным выводом сигнала. - Вывод двухфазного синусоидального (шаг 4мкм) и двухфазного прямоугольного сигналов одновременно. - По умолчанию оснащен компактным интерфейсным блоком. - Установочные размеры доступны от Mitutoyo - пожалуйста связывайтесь. ST36 ЛИНЕЙНЫЕ ШКАЛЫ ДЛЯ ЧПУ ST422 Серия 579 - Открытые шкалы с синусоидальным и прямоугольным выводом Эта компактная внешняя инкрементальная линейная шкала дает Вам максимальную скорость отклика до 5000 мм/с. ST422 предлагает Вам следующие преимущества: - Оснащается светодиодной сигнализацией ошибок индикации с выводом сигнала обнаружения ошибок для превышения скорости и аномалий синусоидного сигнала. - Установочные размеры доступны в Mitutoyo - пожалуйста, связывайтесь. ST422 ' F L 1200 -100мт|- Два прямоугольных сигнала со сдвигом по фазе на 90° А См. подробное описание в брошюре по ЧПУ-шкалам. 417 Mitutoyo волны волны
