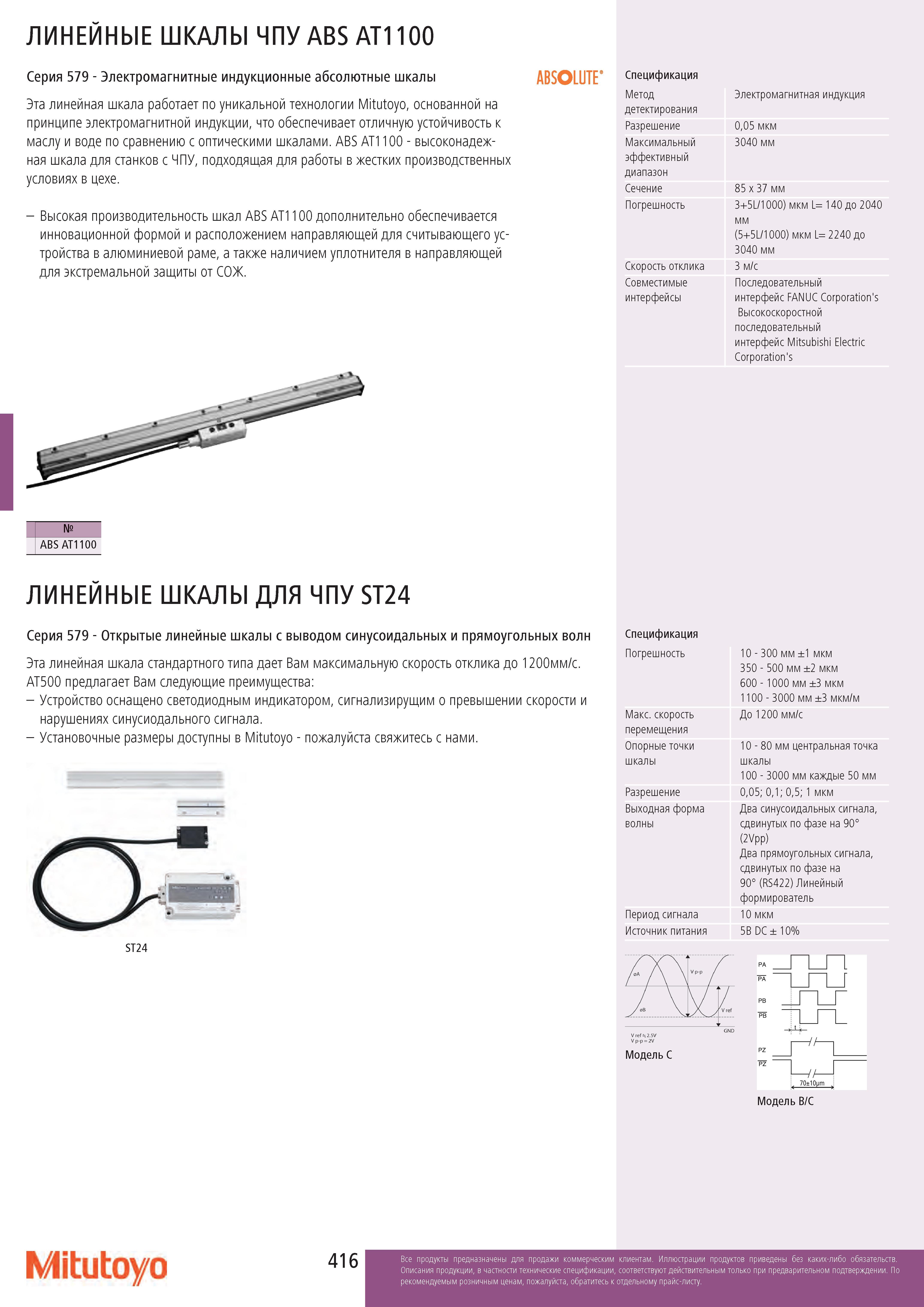

ЛИНЕЙНЫЕ ШКАЛЫ ЧПУ ABS AT1100 Серия 579 - Электромагнитные индукционные абсолютные шкалы Эта линейная шкала работает по уникальной технологии Mitutoyo, основанной на принципе электромагнитной индукции, что обеспечивает отличную устойчивость к маслу и воде по сравнению с оптическими шкалами. ABS AT1100 - высоконадежная шкала для станков с ЧПУ, подходящая для работы в жестких производственных условиях в цехе. - Высокая производительность шкал ABS AT1100 дополнительно обеспечивается инновационной формой и расположением направляющей для считывающего устройства в алюминиевой раме, а также наличием уплотнителя в направляющей для экстремальной защиты от СОЖ. ABSOLUTE' Спецификация Метод детектирования Разрешение Максимальный эффективный диапазон Сечение Погрешность Скорость отклика Совместимые интерфейсы Электромагнитная индукция 0,05 мкм 3040 мм 85 x 37 мм 3+5L/1000) мкм L= 140 до 2040 мм (5+5L/1000) мкм L= 2240 до 3040 мм 3 м/с Последовательный интерфейс FANUC Corporation's Высокоскоростной последовательный интерфейс Mitsubishi Electric Corporation's № ABS AT1100 ЛИНЕЙНЫЕ ШКАЛЫ ДЛЯ ЧПУ ST24 Серия 579 - Открытые линейные шкалы с выводом синусоидальных и прямоугольных волн Эта линейная шкала стандартного типа дает Вам максимальную скорость отклика до 1200мм/с. AT500 предлагает Вам следующие преимущества: - Устройство оснащено светодиодным индикатором, сигнализирущим о превышении скорости и нарушениях синусиодального сигнала. - Установочные размеры доступны в Mitutoyo - пожалуйста свяжитесь с нами. ST24 Спецификация Погрешность Макс. скорость перемещения Опорные точки шкалы Разрешение Выходная форма Период сигнала Источник питания 10 - 300 мм ±1 мкм 350 - 500 мм ±2 мкм 600 - 1000 мм ±3 мкм 1 100 - 3000 мм ±3 мкм/м До 1200 мм/с 10 - 80 мм центральная точка шкалы 100 - 3000 мм каждые 50 мм 0,05; 0,1; 0,5; 1 мкм Два синусоидальных сигнала, сдвинутых по фазе на 90° (2Vpp) Два прямоугольных сигнала, сдвинутых по фазе на 90° (RS422) Линейный формирователь 10 мкм 5В DC ± 10% Модель C Модель B/C волны Mitutoyo 416
