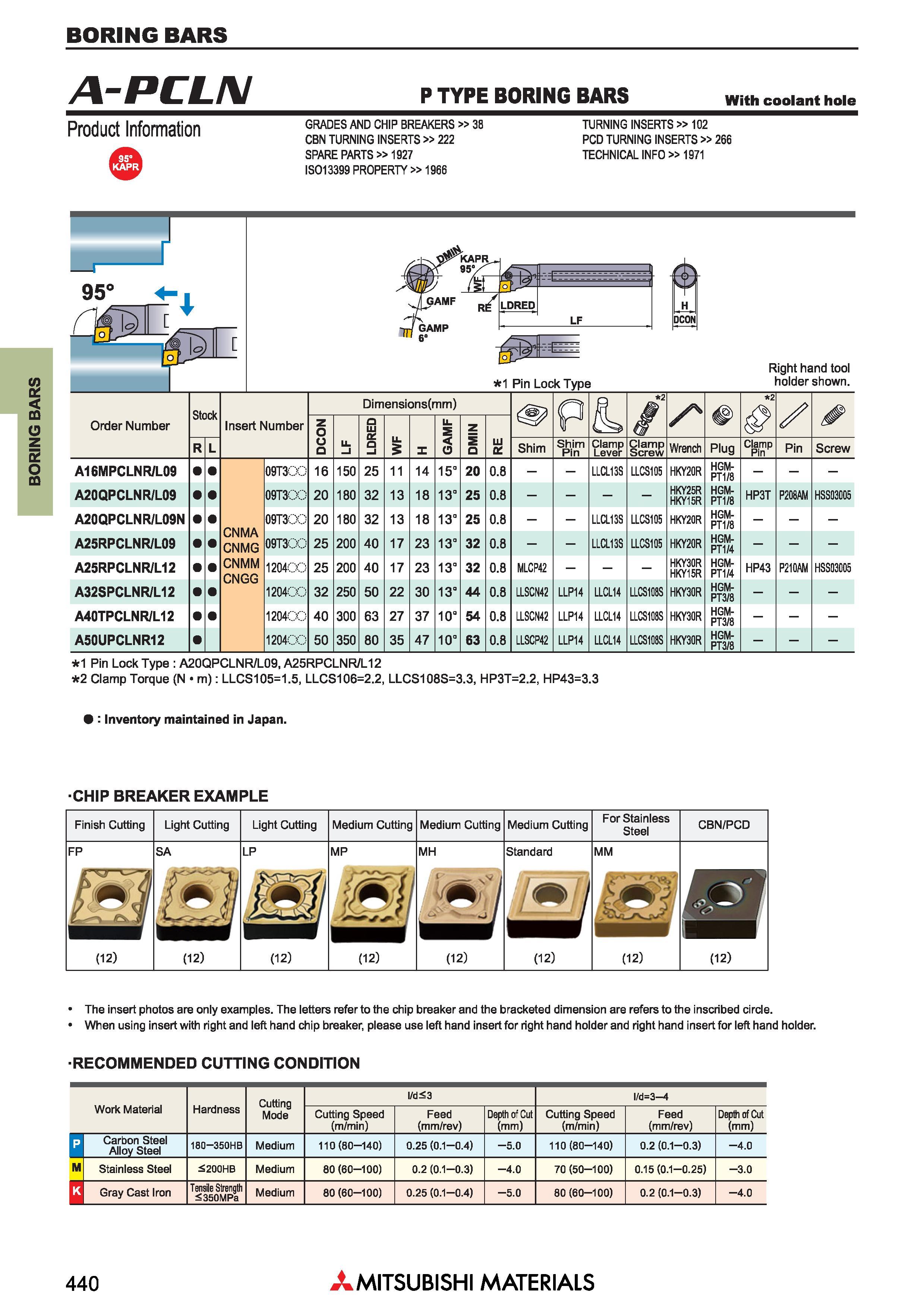

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ A-PCLAj P TYPE Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ With coolant hole Prnriurt Information grades and chip breakers 38 turning inserts 102 CBN TURNING INSERTS 222 PCD TURNING INSERTS 266 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 KAPR, (>\ ffl 0’ r/ LDRED LF H DCON 1 Pin Lock Type Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Stock Dimensions(mm) o 2 2 Обозначение Order Number Обозначение сменной режущей пластины Insert Number z o a in u. £ z nr £ R o Q u. i a i S X < (9 & a 1U ac Shim Shim Pin Clamp Lever Clamp Screw Wrench Plug Clamp Pin Pin Screw A16MPCLNR/L09 09T300 16 150 25 11 14 15° 20 0.8 - - LLCL13S LLCS105 HKY20R HGM- PT1/8 - - A20QPCLNR/L09 09T300 20 180 32 13 18 13° 25 0.8 - - HKY25R HKY15R HGM- PT1/8 HP3T P208AM HSS03005 A20QPCLNR/L09N CNMA CNMG 09T300 20 180 32 13 18 13° 25 0.8 - - LLCL13S LLCS105 HKY20R HGM- PT1/8 - A25RPCLNR/L09 09T300 25 200 40 17 23 13° 32 0.8 - - LLCL13S LLCS105 HKY20R HGM- PT1/4 - A25RPCLNR/L12 CNMM CNGG 120400 25 200 40 17 23 13° 32 0.8 MLCP42 - - HKY30R HKY15R HGM- PT1/4 HP43 P210AM HSS03005 A32SPCLNR/L12 120400 32 250 50 22 30 13° 44 0.8 LLSCN42 LLP14 LLCL14 LLCS108S HKY30R HGM- PT3/8 - - A40TPCLNR/L12 120400 40 300 63 27 37 10° 54 0.8 LLSCN42 LLP14 LLCL14 LLCS108S HKY30R HGM- PT3/8 - - A50UPCLNR12 120400 50 350 80 35 47 10° 63 0.8 LLSCP42 LLP14 LLCL14 LLCS108S HKY30R HGM- PT3/8 - - 1 Pin Lock Type A20QPCLNR/L09, A25RPCLNR/L12 2 Clamp Torque (N m): LLCS105=1.5, LLCS106=2.2, LLCS108S=3.3, HP3T=2.2, HP43=3.3 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting For Stainless Steel CBN/PCD FP SA LP MP MH Standard MM 18 SI Wk I jmj V (12) (12) (12) (12) (12) (12) (12) (12) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Cutting Mode l/d<3 l/d=3 4 Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) B Carbon Steel Alloy Steel 180 350HB Medium 110(80-140) 0.25 (0.1 0.4) -5.0 110(80-140) 0.2 (0.1 0.3) -4.0 M Stainless Steel £200HB Medium 80(60-100) 0.2 (0.1 0.3) -4.0 70 (50-100) 0.15(0.1-0.25) -3.0 E Gray Cast Iron Tensile Strength <350MPa Medium 80(60-100) 0.25 (0.1 0.4) -5.0 80 (60-100) 0.2 (0.1 0.3) -4.0 440 Mitsubishi Materials
