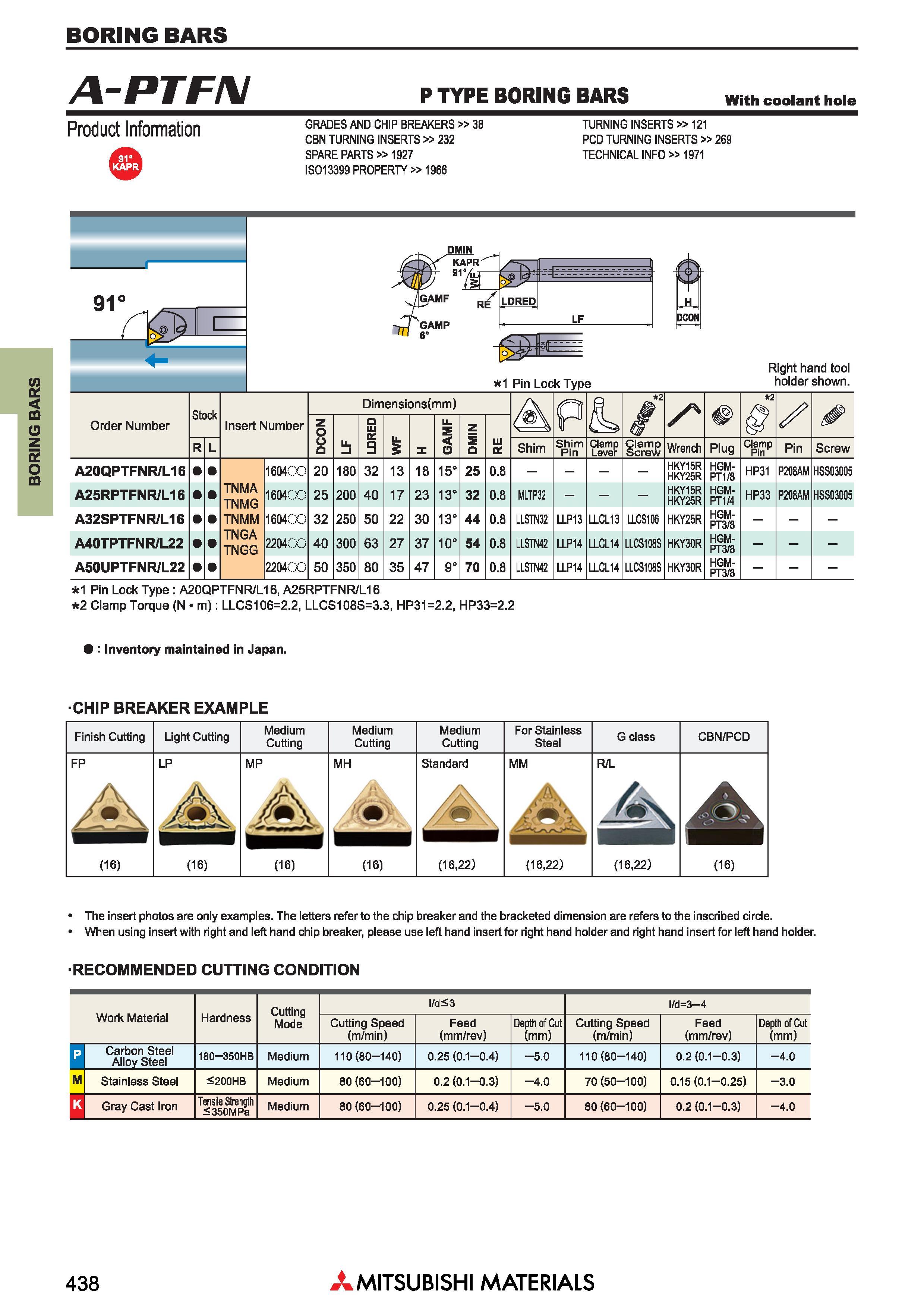

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ A-PFF/V P TYPE Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ With coolant hole Prnriurt Infnrmatinn grades and chip breakers 38 turning inserts 121 IMIUIIIICUIUII CBN TURNING INSERTS 232 PCD TURNING INSERTS 269 Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 91 1 Pin Lock Type Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Dimensions(mm) P 2 Z' 2 X DCON u i LDRED WF X GAMF DMIN UJ ot R L Shim Shim Pin Clamp Lever Clamp Screw Wrench Plug Clamp Pin Pin Screw A20QPTFNR/L16 160400 20 180 32 13 18 15° 25 0.8 - - HKY15R HKY25R HGM- PT1/8 HP31 P208AM HSS03005 A25RPTFNR/L16 TNMA TNMG 160400 25 200 40 17 23 13“ 32 0.8 MLTP32 - - HKY15R HKY25R HGM- PT1/4 HP33 P208AM HSS03005 A32SPTFNR/L16 TNMM 160400 32 250 50 22 30 13° 44 0.8 LLSTN32 LLP13 LLCL13 LLCS106 HKY25R HGM- PT3/8 - - A40TPTFNR/L22 TNGA TNGG 2204.;.; 40 300 63 27 37 10° 54 0.8 LLSTN42 LLP14 LLCL14 LLCS108S HKY30R HGM- PT3/8 - - A50UPTFNR/L22 220400 50 350 80 35 47 9° 70 0.8 LLSTN42 LLP14 LLCL14 LLCS108S HKY30R HGM- PT3/8 - - 1 Pin Lock Type A20QPTFNR/L16, A25RPTFNR/L16 2 Clamp Torque (N m): LLCS106=2.2, LLCS108S=3.3, HP31=2.2, HP33=2.2 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting For Stainless Steel G class CBN/PCD FP LP MP MH Standard MM R/L Ak A 4. Aim ' jmmm (16) (16) (16) (16) (16,22) (16,22) (16,22) (16) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Cutting Mode I/d 3 l/d=3 4 Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) B Carbon Steel Alloy Steel 180 350HB Medium 110(80-140) 0.25 (0.1 0.4) -5.0 110(80-140) 0.2 (0.1 0.3) -4.0 M Stainless Steel 200HB Medium 80 (60-100) 0.2 (0.1 0.3) -4.0 70 (50-100) 0.15 (0.1-0.25) -3.0 E Gray Cast Iron Tensile Strength <350MPa Medium 80 (60-100) 0.25 (0.1 0.4) -5.0 80 (60-100) 0.2 (0.1 0.3) -4.0 438 Mitsubishi Materials
