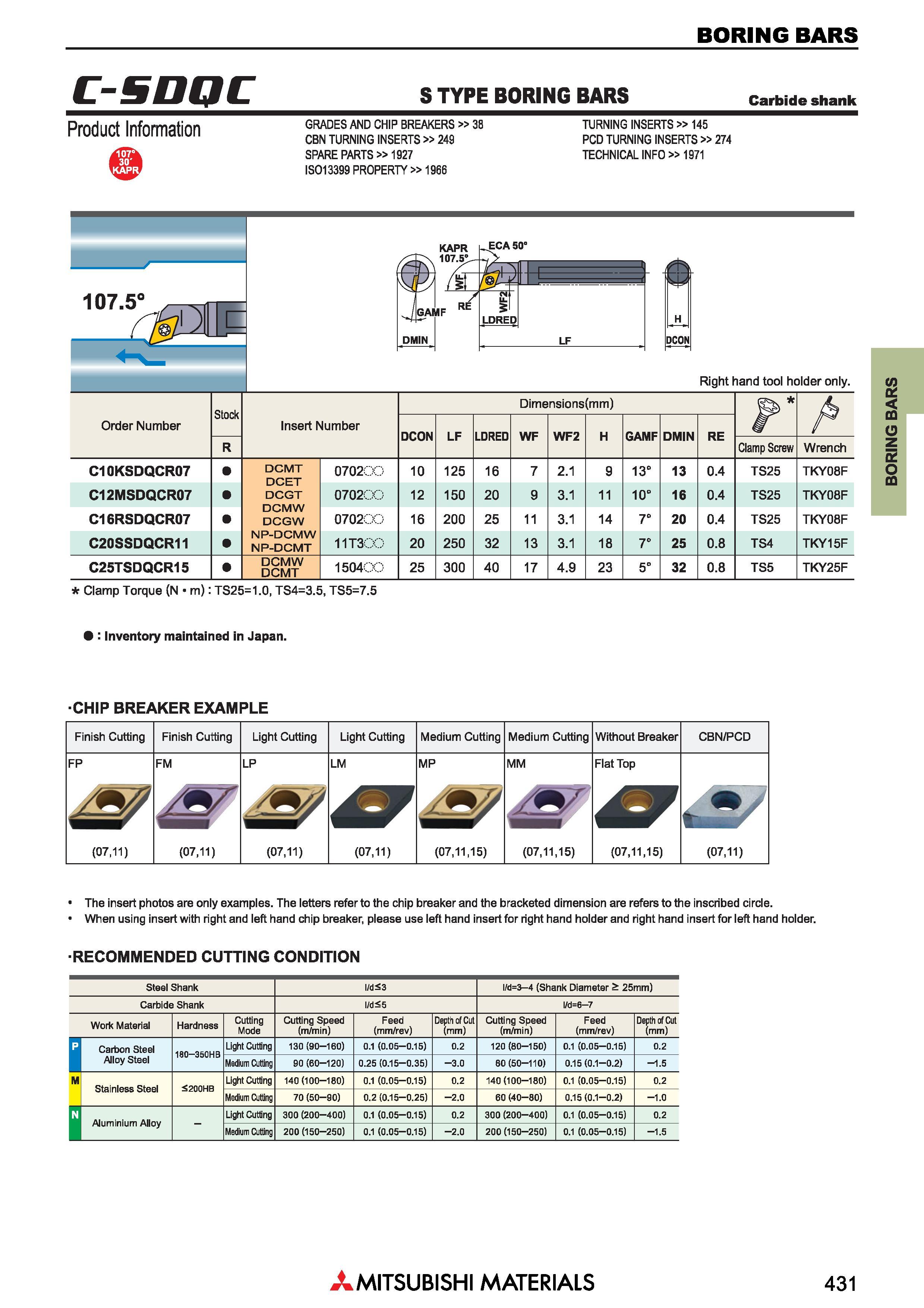

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ C-SDQC S TYPE Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ Carbide shank Product Information GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 249 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 TURNING INSERTS 145 PCD TURNING INSERTS 274 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 Right hand tool holder only. Stock Dimensions(mm) Обозначение Order Number Обозначение сменной режущей пластины Insert Number CON LF LDRED WF WF2 H GAMF DMIN RE r R Clamp Screw Wrench C10KSDQCR07 DCMT DCET DCGT CMW DCGW 0702. 10 125 16 7 2.1 9 13° 13 0.4 TS25 TKY08F C12MSDQCR07 070200 12 150 20 9 3.1 11 10° 16 0.4 TS25 TKY08F C16RSDQCR07 070200 16 200 25 11 3.1 14 7° 20 0.4 TS25 TKY08F C20SSDQCR11 NP-DCMW NP-DCMT 11T3CO 20 250 32 13 3.1 18 7° 25 0.8 TS4 TKY15F C25TSDQCR15 DCMW DCMT 150400 25 300 40 17 4.9 23 5° 32 0.8 TS5 TKY25F Clamp Torque (N m): TS25=1.0, TS4=3.5, TS5=7.5 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Finish Cutting Light Cutting Light Cutting Medium Cutting Medium Cutting Without Breaker CBN/PCD FP FM LP LM MP MM Flat Top / m/ W 450 YW . / w (07,11) (07,11) (07,11) (07,11) (07,11,15) (07,11,15) (07,11,15) (07,11) The Insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Steel Shank I/d S3 I/d=3 4 (Shank Diameter > 25mm) Carbide Shank I/d <5 I/d=6 7 Обрабатываемые материалы Work Material Hardness Cutting Mode Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) E Carbon Steel 180-350 HB Light Cutting 130 (90-160) 0.1 (0.05-0.15) 0.2 120 (80-150) 0.1 (0.05-0.15) 0.2 1 Alloy Steel Medium Cutting 90 (60-120) 0.25 (0.15-0.35) -3.0 80(50-110) 0.15(0.1-0.2) 1.5 M Stainless Steel S200HB Light Cutting 140 (100-180) 0.1 (0.05-0.15) 0.2 140(100-180) 0.1 (0.05-0.15) 0.2 Medium Cutting 70 (50-90) 0.2 (0.15-0.25) -2.0 60 (40-80) 0.15(0.1-0.2) -1.0 c Aluminium Alloy Light Cutting 300 (200-400) 0.1 (0.05-0.15) 0.2 300 (200-400) 0.1 (0.05-0.15) 0.2 Medium Cutting 200 (150-250) 0.1 (0.05-0.15) -2.0 200 (150-250) 0.1 (0.05-0.15) -1.5 Mitsubishi Materials 431 BORING BARS
