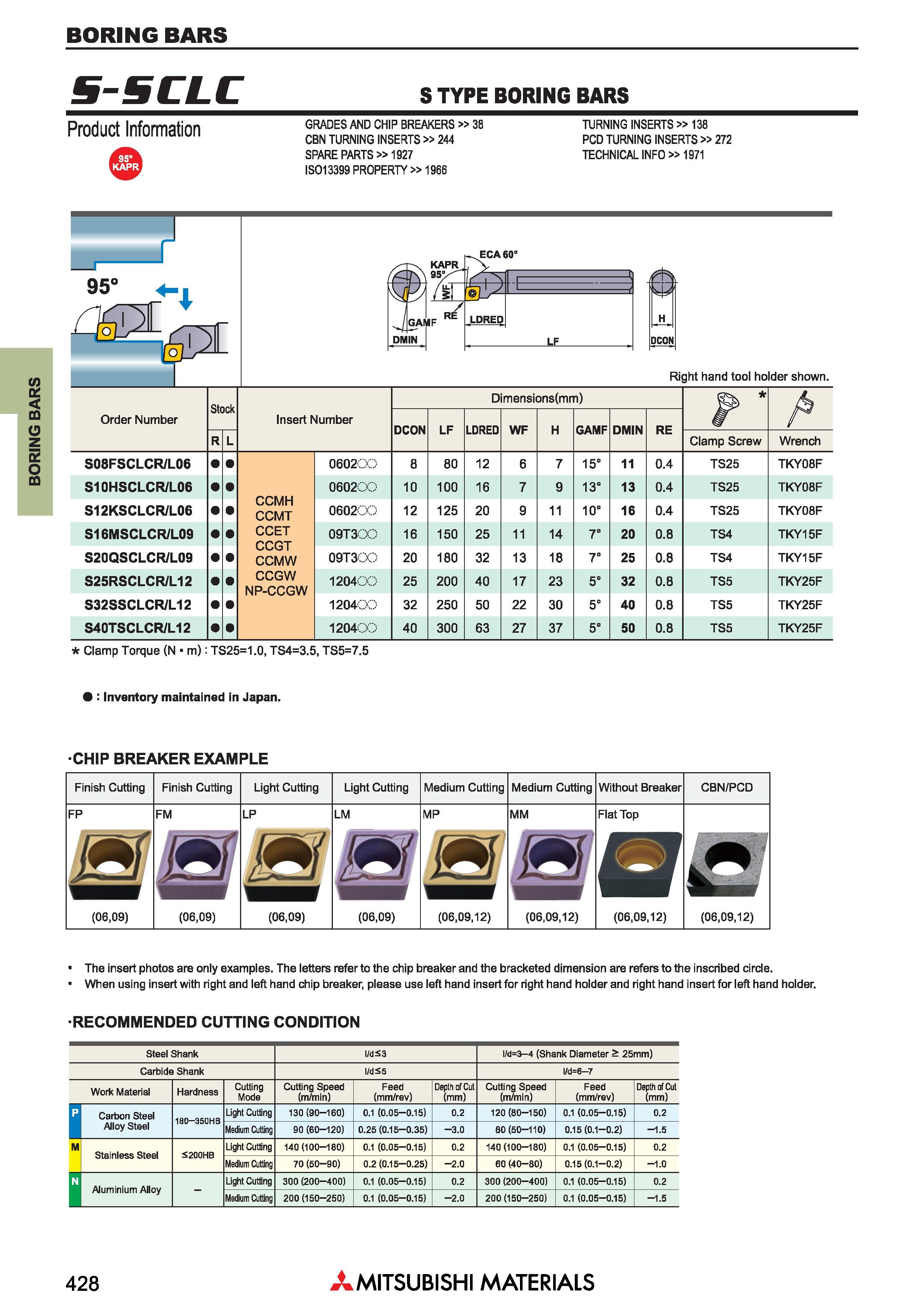

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ S-S CLC S TYPE Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ Product Information GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 244 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 TURNING INSERTS 138 PCD TURNING INSERTS 272 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ECA 60 Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Stock Dimensions(mm) A Обозначение Order Number Обозначение сменной режущей пластины Insert Number DCON LF LDRED WF H GAMF DMIN RE f R Clamp Screw Wrench S08FSCLCR/L06 0602. :. 8 80 12 6 7 15° 11 0.4 TS25 TKY08F S10HSCLCR/L06 CCMH CCMT 0602 ; 10 100 16 7 9 13“ 13 0.4 TS25 TKY08F S12KSCLCR/L06 0602 . 12 125 20 g 11 10“ 16 0.4 TS25 TKY08F S16MSCLCR/L09 CCET CCGT CCMW 09T300 16 150 25 11 14 7“ 20 0.8 TS4 TKY15F S20QSCLCR/L09 09T300 20 180 32 13 18 7° 25 0.8 TS4 TKY15F S25RSCLCR/L12 CCGW NP-CCGW 1204. ; 25 200 40 17 23 5“ 32 0.8 TS5 TKY25F S32SSCLCR/L12 1204. ; 32 250 50 22 30 5“ 40 0.8 TS5 TKY25F S40TSCLCR/L12 1204. :; 40 300 63 27 37 5“ 50 0.8 TS5 TKY25F Clamp Torque (N m): TS25=1.0, TS4=3.5, TS5=7.5 1: Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Light Cutting Medium Cutting (06,09,12) Medium Cutting Without Breaker CBN/PCD (06,09,12) Finish Cutting (06,09) (06,09) (06,09) (06,09) Flat Top (06,09,12) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Steel Shank I/d S3 I/d=3 4 (Shank Diameter > 25mm) Carbide Shank I/d 5 I/d=6 7 Обрабатываемые материалы Work Material Hardness Cutting Mode Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) E Carbon Steel 180 350 HB Light Cutting 130 (90-160) 0.1 (0.05-0.15) 0.2 120(80-150) 0.1 (0.05-0.15) 0.2 1 Alloy Steel Medium Cutting 90 (60-120) 0.25 (0.15-0.35) -3.0 80(50-110) 0.15(0.1-0.2) 1.5 M Stainless Steel 200HB Light Cutting 140 (100-180) 0.1 (0.05-0.15) 0.2 140(100-180) 0.1 (0.05-0.15) 0.2 Medium Cutting 70 (50-90) 0.2 (0.15-0.25) -2.0 60 (40-80) 0.15(0.1-0.2) -1.0 B Aluminium Alloy Light Cutting 300 (200-400) 0.1 (0.05-0.15) 0.2 300 (200-400) 0.1 (0.05-0.15) 0.2 Medium Cutting 200 (150-250) 0.1 (0.05-0.15) -2.0 200 (150-250) 0.1 (0.05-0.15) -1.5 428 Mitsubishi Materials
