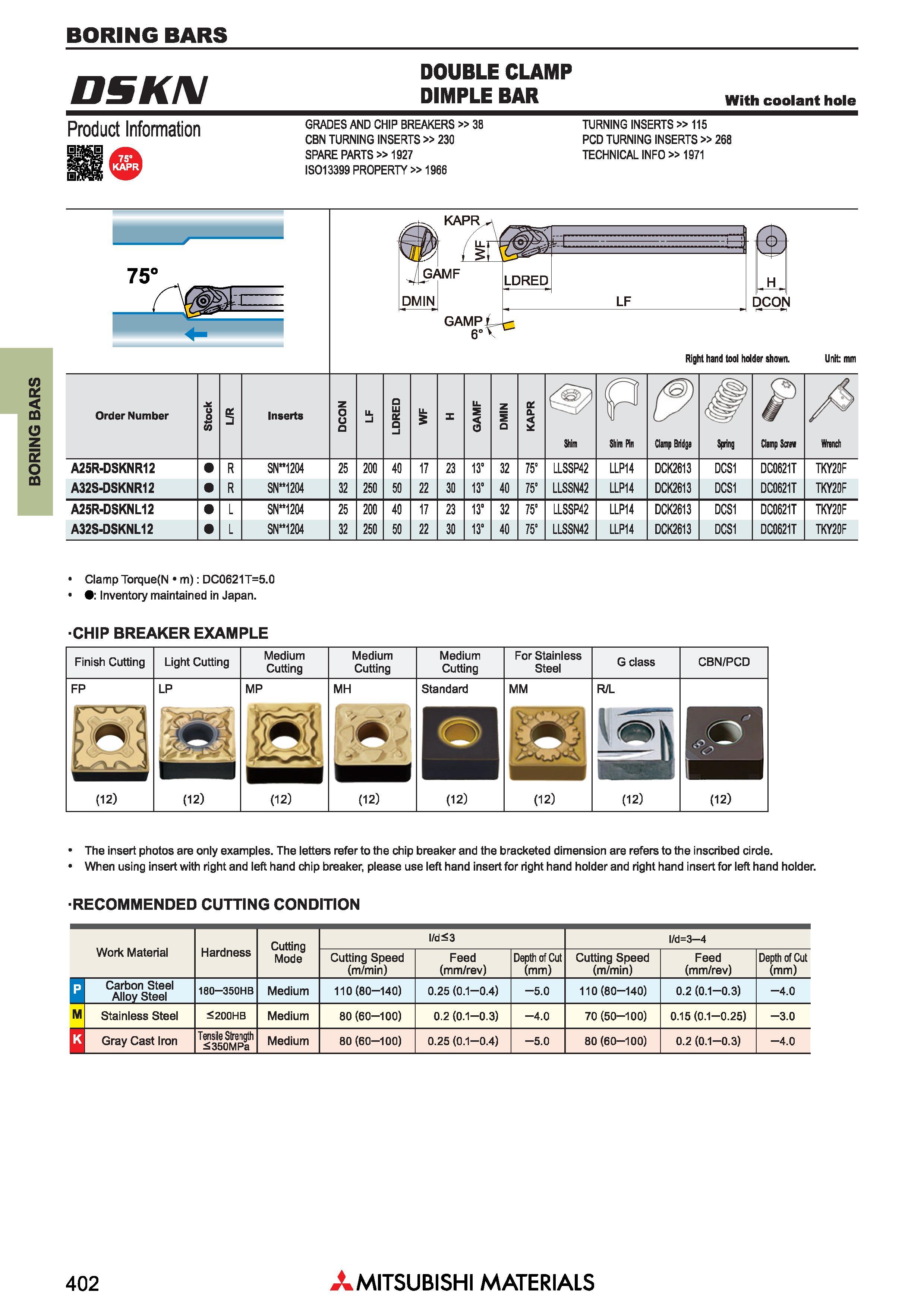

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ DOUBLE CLAMP U S mmlwl DIMPLE BAR With coolant hole Prnriurt Infnrmatinn grades and chip breakers 38 turning inserts 115 IlllUllliailUII CBN TURNING INSERTS 230 PCD TURNING INSERTS 268 grc&li Запасные части для металлорежущего инструмента SPARE PARTS 1927 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ISO 13399 PROPERTY 1966 Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock DC Inserts DCON U. -1 LDRED LL 3 X GAMF DMIN KAPR Shim P Shim Pin Clamp Bridge Spring Clamp Scot / Wrench A25R-DSKNR12 R SIT1204 25 200 40 17 23 13’ 32 75’ LLSSP42 LLP14 DCK2613 DCS1 DC0621T TKY20F A32S-DSKNR12 R SPH204 32 250 50 22 30 13’ 40 75’ LLSSN42 LLP14 DCK2613 DCS1 DC0621T TKY20F A25R-DSKNL12 L SPH204 25 200 40 17 23 13’ 32 75’ LLSSP42 LLP14 DCK2613 DCS1 DC0621T TKY20F A32S-DSKNL12 L SFH204 32 250 50 22 30 13° 40 75’ LLSSN42 LLP14 DCK2613 DCS1 DC0621T TKY20F Clamp Torque(N m): DC0621T=5.0 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Standard Finish Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting For Stainless Steel G class CBN/PCD The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Обрабатываемые материалы Work Material Hardness Cutting Mode l/d<3 l/d=3 4 Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Carbon Steel Alloy Steel 180 350HB Medium 110(80-140) 0.25 (0.1 0.4) -5.0 110(80-140) 0.2 (0.1 0.3) -4.0 Stainless Steel <200HB Medium 80 (60-100) 0.2 (0.1 0.3) -4.0 70 (50-100) 0.15 (0.1-0.25) -3.0 Gray Cast Iron Tensile Strength 350MPa Medium 80 (60-100) 0.25 (0.1 0.4) -5.0 80 (60-100) 0.2 (0.1 0.3) -4.0 402 Mitsubishi Materials
