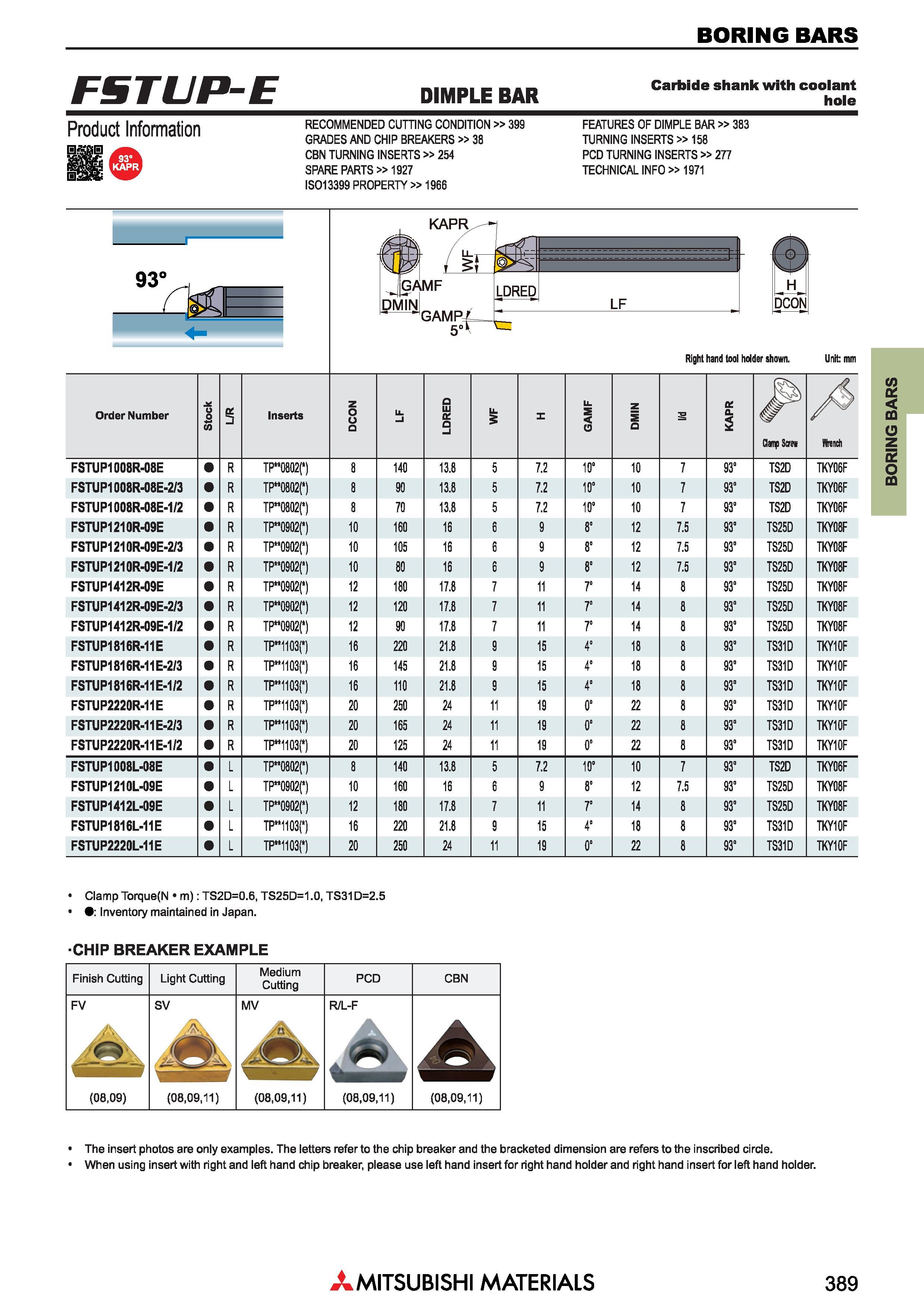

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ FSTUP-E DIMPLE BAR Carbide shank with coolant hole Product Information RECOMMENDED CUTTING CONDITION 399 GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 254 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 FEATURES OF DIMPLE BAR 383 TURNING INSERTS 158 PCD TURNING INSERTS 277 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock ct 3 Inserts z o u Q Li 1 LDRED u. 3 z GAMF DMIN 3 KAPR damp Screw A Hrencti FSTUP1008R-08E R TP 0802( ) 8 140 13.8 5 7.2 10“ 10 7 93“ TS2D TKY06F FSTUP1008R-08E-2/3 R TP 0802( ) 8 90 13.8 5 7.2 10“ 10 7 93“ TS2D TKY06F FSTUP1008R-08E-1/2 R TP"0802(’) 8 70 13.8 5 7.2 10" 10 7 93" TS2D TKY06F FSTUP1210R-09E R TP-0902O 10 160 16 6 9 8“ 12 7.5 93’ TS25D TKY08F FSTUP1210R-O9E-2/3 R TP 09Q2fl 10 105 16 6 9 8“ 12 7.5 93’ TS25D TKY08F FSTUP1210R-O9E-1/2 R TP 0902( ) 10 80 16 6 9 8“ 12 7.5 93’ TS25D TKY08F FSTUP1412R-09E R TP 0902( ) 12 180 17.8 7 11 7“ 14 8 93’ TS25D TKY08F FSTU P1412R-09E-2/3 R TP 0902( ) 12 120 17.8 7 11 7“ 14 8 93’ TS25D TKY08F FSTUP1412R-09E-1/2 R TP 0902( ) 12 90 17.8 7 11 7“ 14 8 93’ TS25D TKY08F FSTUP1816R-11E R TP"1103fl 16 220 21.8 9 15 4“ 18 8 93’ TS31D TKY10F FSTU P1816R-11E-2/3 R TP 1103( ) 16 145 21.8 9 15 4“ 18 8 93’ TS31D TKY10F FSTU P1816R-11E-1 /2 R TP 1103( ) 16 110 21.8 9 15 4“ 18 8 93’ TS31D TKY10F FSTUP2220R-11E R TP 1103(‘) 20 250 24 11 19 0“ 22 8 93’ TS31D TKY10F FSTU P2220R-11 E-2/3 R TP 1103( ) 20 165 24 11 19 0“ 22 8 93’ TS31D TKY10F FSTU P2220R-11E-1/2 R TP 1103( ) 20 125 24 11 19 0“ 22 8 93’ TS31D TKY10F FSTUP1008L-08E L TP"0802(’) 8 140 13.8 5 7.2 10’ 10 7 93’ TS2D TKY06F FSTUP1210L-09E L TP”0902f) 10 160 16 6 9 8“ 12 7.5 93’ TS25D TKY08F FSTUP1412L-09E L TP 0902( ) 12 180 17.8 7 11 7“ 14 8 93’ TS25D TKY08F FSTUP1816L-11E L TP 1103( ) 16 220 21.8 9 15 4“ 18 8 93’ TS31D TKY10F FSTUP2220L-11E L TP 1103( ) 20 250 24 11 19 0“ 22 8 93’ TS31D TKY10F Clamp Torque(N m): TS2D=0.6, TS25D=1.0, TS31 D=2.5 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Light Cutting Medium Cutting PCD CBN FV SV MV A A R/L-F A (08,09) (08,09,11) (08,09,11) (08,09,11) (08,09,11) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. Mitsubishi Materials 389 BORING BARS
