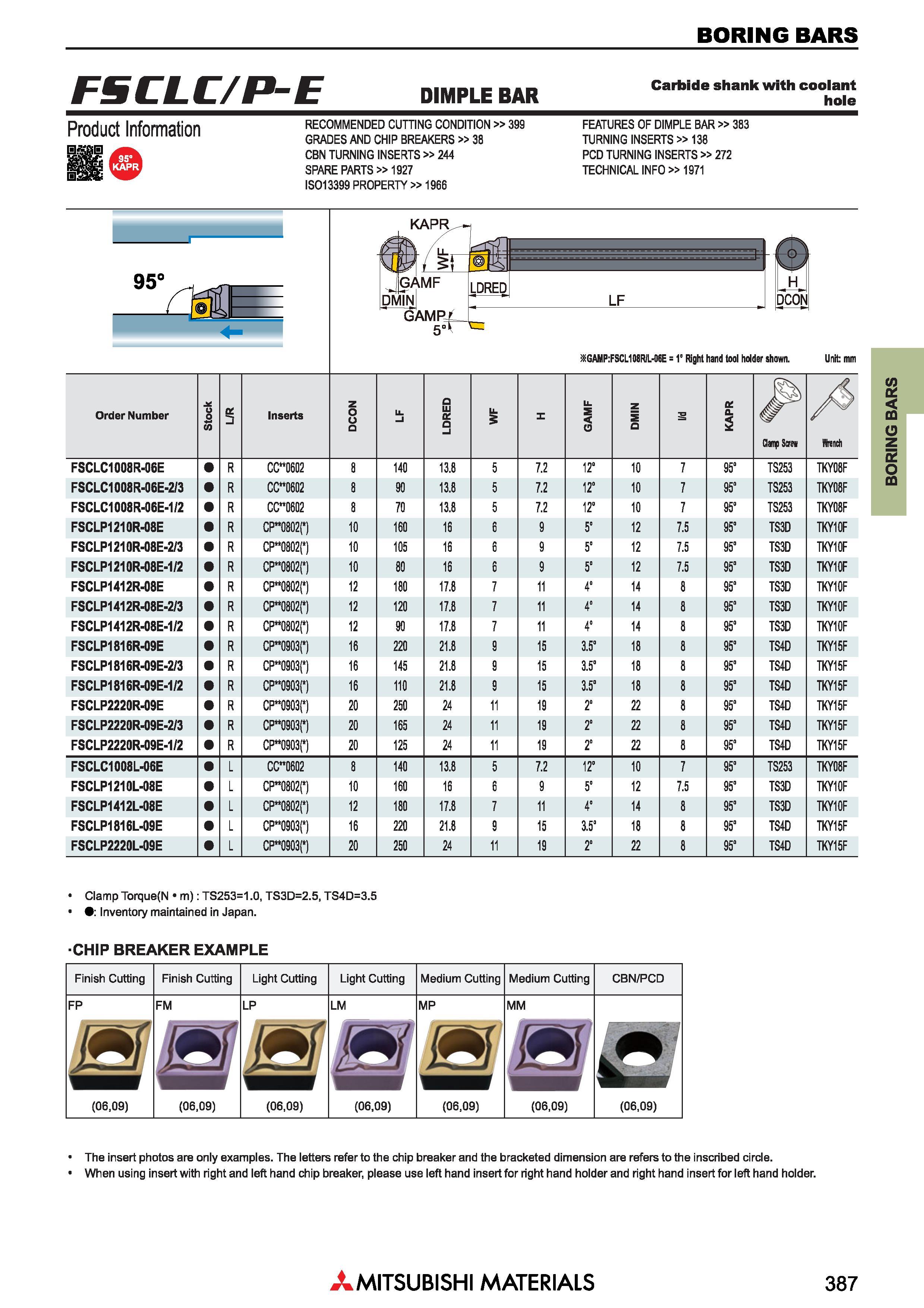

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ FSCLC/P-E DIMPLE BAR Carbide shank with coolant hole Product Information RECOMMENDED CUTTING CONDITION 399 GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 244 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 FEATURES OF DIMPLE BAR 383 TURNING INSERTS 138 PCD TURNING INSERTS 272 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 iGAMP:FSCL108RJL-0(E = 1’ Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Unit: mm Обозначение Order Number Stock ct 3 Inserts z o u Q Li 1 LDRED u. 3 z GAMF DMIN 3 KAPR damp Screw A Hrencti FSCLC1008R-06E R CC 0602 8 140 13.8 5 7.2 12" 10 7 95’ TS253 TKY08F FSCLC1008R-06E-2/3 R CC 0602 8 90 13.8 5 7.2 12° 10 7 95’ TS253 TKY08F FSCLC1008R-06E-1/2 R CC 0602 8 70 13.8 5 7.2 12" 10 7 95’ TS253 TKY08F FSCLP1210R-08E R CP 0802(") 10 160 16 6 9 5’ 12 7.5 95’ TS3D TKY10F FSCLP121OR-OSE-2/3 R CP”0802( ) 10 105 16 6 9 5’ 12 7.5 95’ TS3D TKY10F FSCLP1210R-08E-1/2 R CP”0802( ) 10 80 16 6 9 5 12 7.5 95’ TS3D TKY10F FSCLP1412R-08E R CP"fl802( ) 12 180 17.8 7 11 4" 14 8 95’ TS3D TKY10F FSCLP1412R-08E-2/3 R CP 0802( ) 12 120 17.8 7 11 4" 14 8 95’ TS3D TKY10F FSCLP1412R-08E-1/2 R CP 0802( ) 12 90 17.8 7 11 4’ 14 8 95’ TS3D TKY10F FSCLP1816R-09E R CP m903( ) 16 220 21.8 9 15 3.5’ 18 8 95’ TS4D TKY15F FSCLP1816R-09E-2/3 R CP”0903( ) 16 145 21.8 9 15 3.5’ 18 8 95’ TS4D TKY15F FSCLP1816R-09E-1/2 R CP”0903( ) 16 110 21.8 9 15 3.5" 18 8 95’ TS4D TKY15F FSCLP2220R-09E R CP"0903(‘) 20 250 24 11 19 T 22 8 95’ TS4D TKY15F FSCLP2220R-09E-2/3 R CP 0903( ) 20 165 24 11 19 T 22 8 95’ TS4D TKY15F FSCLP2220R-09E-1/2 R CP 0903( ) 20 125 24 11 19 T 22 8 95’ TS4D TKY15F FSCLC1008L-06E L CC’ 0602 8 140 13.8 5 7.2 12’ 10 7 95’ TS253 TKY08F FSCLP1210L-08E L CP 0802(") 10 160 16 6 9 5’ 12 7.5 95’ TS3D TKY10F FSCLP1412L-08E L CP”0802( ) 12 180 17.8 7 11 4’ 14 8 95’ TS3D TKY10F FSCLP1816L-09E L CP"0903(‘) 16 220 21.8 9 15 3.5’ 18 8 95’ TS4D TKY15F FSCLP2220L-09E L CP“0903( ) 20 250 24 11 19 T 22 8 95’ TS4D TKY15F Clamp Torque(N m): TS253=1.0, TS3D=2.5, TS4D=3.5 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Finish Cutting Light Cutting (06,09) Light Cutting Medium Cutting (06,09) Medium Cutting (06,09) CBN/PCD (06,09) (06,09) (06,09) The insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using insert with right and left hand chip breaker, please use left hand insert for right hand holder and right hand insert for left hand holder. Mitsubishi Materials 387 BORING BARS
