Фрезы Mitsubishi со сменными режущими пластинами INDEXABLE MILLING

Фрезы Mitsubishi со сменными режущими пластинами INDEXABLE MILLING

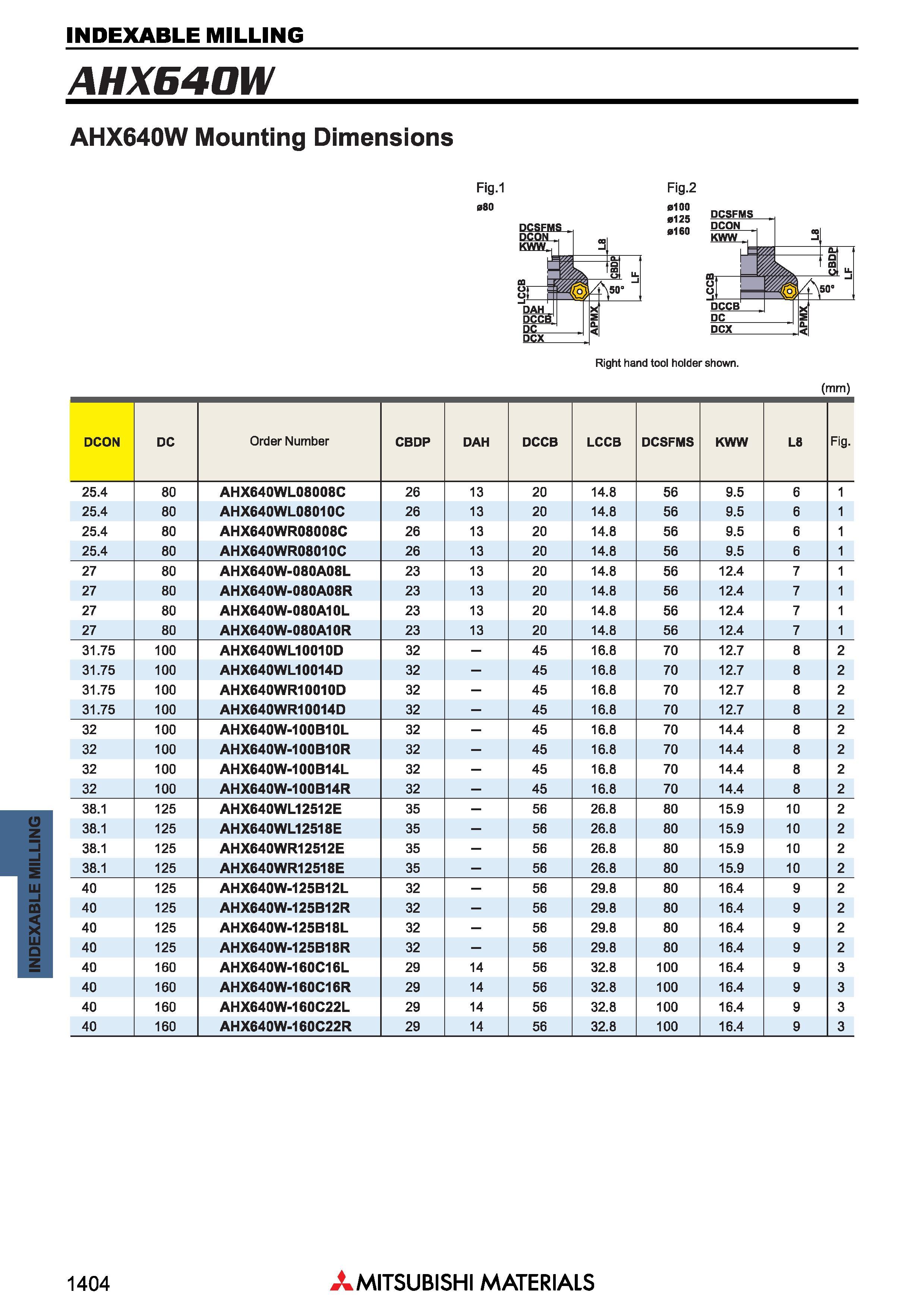

Фрезы Mitsubishi со сменными режущими пластинами INDEXABLE MILLING _ AHXE4QW AHX640W Mounting Dimensions Fig.1 Fig.2 dcsfms , DCON KWW , m a PAH DCCg DC PCX Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. (mm) DCON DC Обозначение Order Number CBDP DAH DCCB LCCB DCSFMS KWW L8 Fig. 25.4 80 AHX640WL08008C 26 13 20 14.8 56 9.5 6 1 25.4 80 AHX640WL08010C 26 13 20 14.8 56 9.5 6 1 25.4 80 AHX640WR08008C 26 13 20 14.8 56 9.5 6 1 25.4 80 AHX640WR08010C 26 13 20 14.8 56 9.5 6 1 27 80 AHX640W-080A08L 23 13 20 14.8 56 12.4 7 1 27 80 AHX640W-080A08R 23 13 20 14.8 56 12.4 7 1 27 80 AHX640W-080A10L 23 13 20 14.8 56 12.4 7 1 27 80 AHX640W-080A10R 23 13 20 14.8 56 12.4 7 1 31.75 100 AHX640WL10010D 32 45 16.8 70 12.7 8 2 31.75 100 AHX640WL10014D 32 - 45 16.8 70 12.7 8 2 31.75 100 AHX640WR10010D 32 - 45 16.8 70 12.7 8 2 31.75 100 AHX640WR10014D 32 45 16.8 70 12.7 8 2 32 100 AHX640W-100B10L 32 45 16.8 70 14.4 8 2 32 100 AHX640W-100B10R 32 45 16.8 70 14.4 8 2 32 100 AHX640W-100B14L 32 45 16.8 70 14.4 8 2 32 100 AHX640W-100B14R 32 45 16.8 70 14.4 8 2 38.1 125 AHX640WL12512E 35 56 26.8 80 15.9 10 2 38.1 125 AHX640WL12518E 35 - 56 26.8 80 15.9 10 2 38.1 125 AHX640WR12512E 35 - 56 26.8 80 15.9 10 2 38.1 125 AHX640WR12518E 35 56 26.8 80 15.9 10 2 40 125 AHX640W-125B12L 32 56 29.8 80 16.4 9 2 40 125 AHX640W-125B12R 32 56 29.8 80 16.4 9 2 40 125 AHX640W-125B18L 32 56 29.8 80 16.4 9 2 40 125 AHX640W-125B18R 32 - 56 29.8 80 16.4 9 2 40 160 AHX640W-160C16L 29 14 56 32.8 100 16.4 9 3 40 160 AHX640W-160C16R 29 14 56 32.8 100 16.4 9 3 40 160 AHX640W-160C22L 29 14 56 32.8 100 16.4 9 3 40 160 AHX640W-160C22R 29 14 56 32.8 100 16.4 9 3 1404 Mitsubishi Materials
