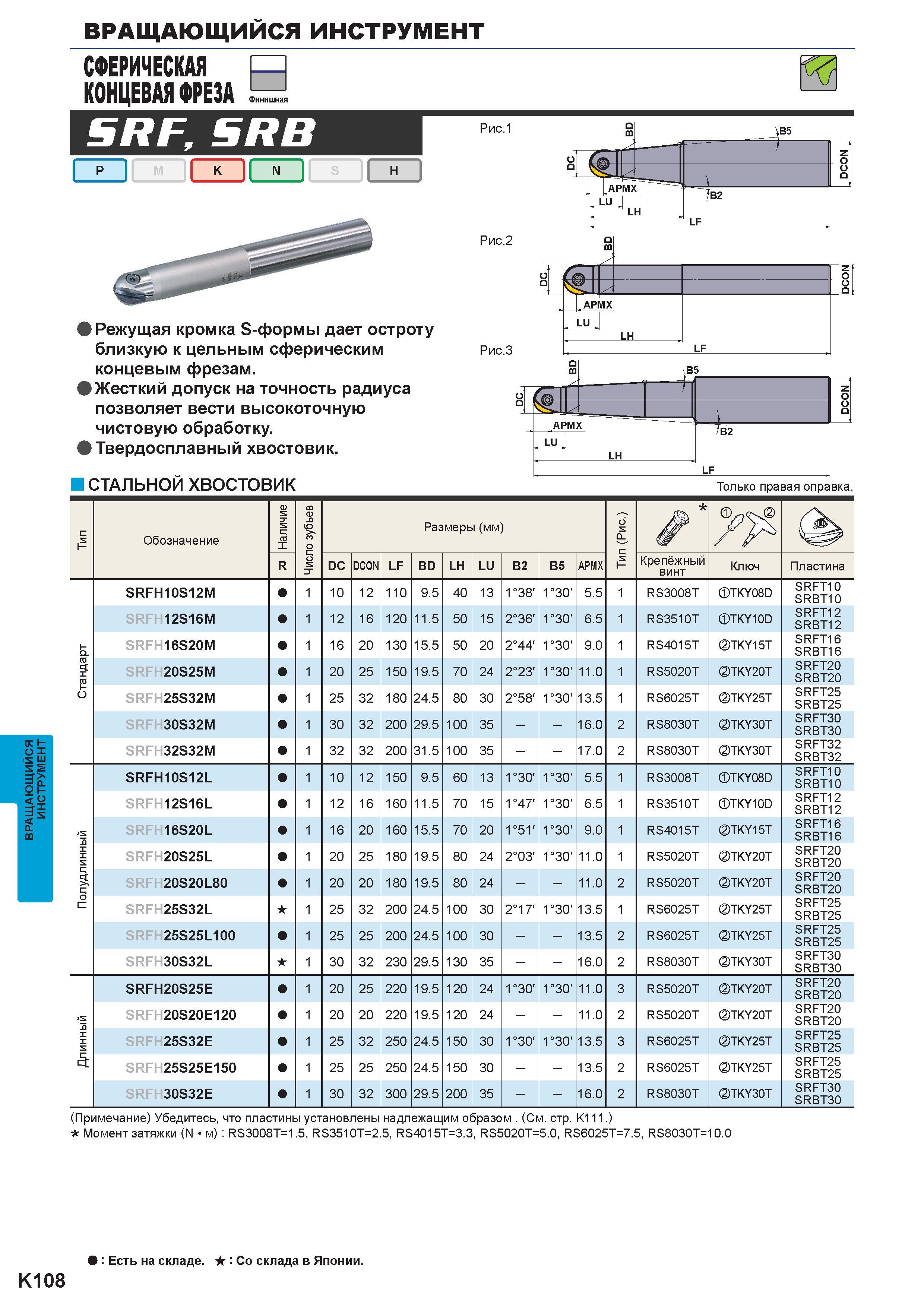

1086 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K108

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K108 1086 Lab2u

Вращающийся фрезерный инструмент СФЕРИЧЕСКАЯ КОНЦЕВАЯ ФРЕЗА Ы SRF, SRB га Рис.1 P M N Рис.2 Режущая кромка S-формы дает остроту близкую к цельным сферическим концевым фрезам. Жесткий допуск на точность радиуса позволяет вести высокоточную чистовую обработку. Твердосплавный хвостовик. СТАЛЬНОЙ ХВОСТОВИК Рис.3 и Т Обозначение Наличие Число зубьев Размеры (мм) с. s (Р и l- R DC DCON LF BD LH LU B2 B5 APMX Крепёжный винт Ключ Пластина SRFH10S12M i 10 12 110 9.5 40 13 1°38' 1°30' 5.5 1 RS3008T TKY08D SRFT10 SRBT10 SRFH12S16M i 12 16 120 11.5 50 15 2°36' 1°30' 6.5 1 RS3510T TKY10D SRFT12 SRBT12 Стандарт SRFH16S20M i 16 20 130 15.5 50 20 2°44' 1°30' 9.0 1 RS4015T TKY15T SRFT16 SRBT16 SRFH20S25M i 20 25 150 19.5 70 24 2°23' 1°30' 11.0 1 RS5020T TKY20T SRFT20 SRBT20 SRFH25S32M i 25 32 180 24.5 80 30 2°58' 1°30' 13.5 1 RS6025T TKY25T SRFT25 SRBT25 SRFH30S32M i 30 32 200 29.5 100 35 - - 16.0 2 RS8030T TKY30T SRFT30 SRBT30 SRFH32S32M i 32 32 200 31.5 100 35 - - 17.0 2 RS8030T TKY30T SRFT32 SRBT32 SRFH10S12L i 10 12 150 9.5 60 13 1°30' 1°30' 5.5 1 RS3008T TKY08D SRFT10 SRBT10 SRFH12S16L i 12 16 160 11.5 70 15 1°47' 1°30' 6.5 1 RS3510T TKY10D SRFT12 SRBT12 :>S ы и ду о П SRFH16S20L i 16 20 160 15.5 70 20 1°51' 1°30' 9.0 1 RS4015T TKY15T SRFT16 SRBT16 SRFH20S25L i 20 25 180 19.5 80 24 2°03' 1°30' 11.0 1 RS5020T TKY20T SRFT20 SRBT20 SRFH20S20L80 i 20 20 180 19.5 80 24 - - 11.0 2 RS5020T TKY20T SRFT20 SRBT20 SRFH25S32L i 25 32 200 24.5 100 30 2°17' 1°30' 13.5 1 RS6025T TKY25T SRFT25 SRBT25 SRFH25S25L100 i 25 25 200 24.5 100 30 - - 13.5 2 RS6025T TKY25T SRFT25 SRBT25 SRFH30S32L i 30 32 230 29.5 130 35 - - 16.0 2 RS8030T TKY30T SRFT30 SRBT30 SRFH20S25E i 20 25 220 19.5 120 24 1°30' 1°30' 11.0 3 RS5020T TKY20T SRFT20 SRBT20 Длинный SRFH20S20E120 i 20 20 220 19.5 120 24 - - 11.0 2 RS5020T TKY20T SRFT20 SRBT20 SRFH25S32E i 25 32 250 24.5 150 30 1°30' 1°30' 13.5 3 RS6025T TKY25T SRFT25 SRBT25 SRFH25S25E150 i 25 25 250 24.5 150 30 - - 13.5 2 RS6025T TKY25T SRFT25 SRBT25 SRFH30S32E i 30 32 300 29.5 200 35 - - 16.0 2 RS8030T TKY30T SRFT30 SRBT30 (Примечание) Убедитесь, что пласт Момент затяжки (N м) RS3008 ны установлены надлежащим образом . (См. стр. K111.) 1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 S Есть на складе. Со склада в Японии. K108
