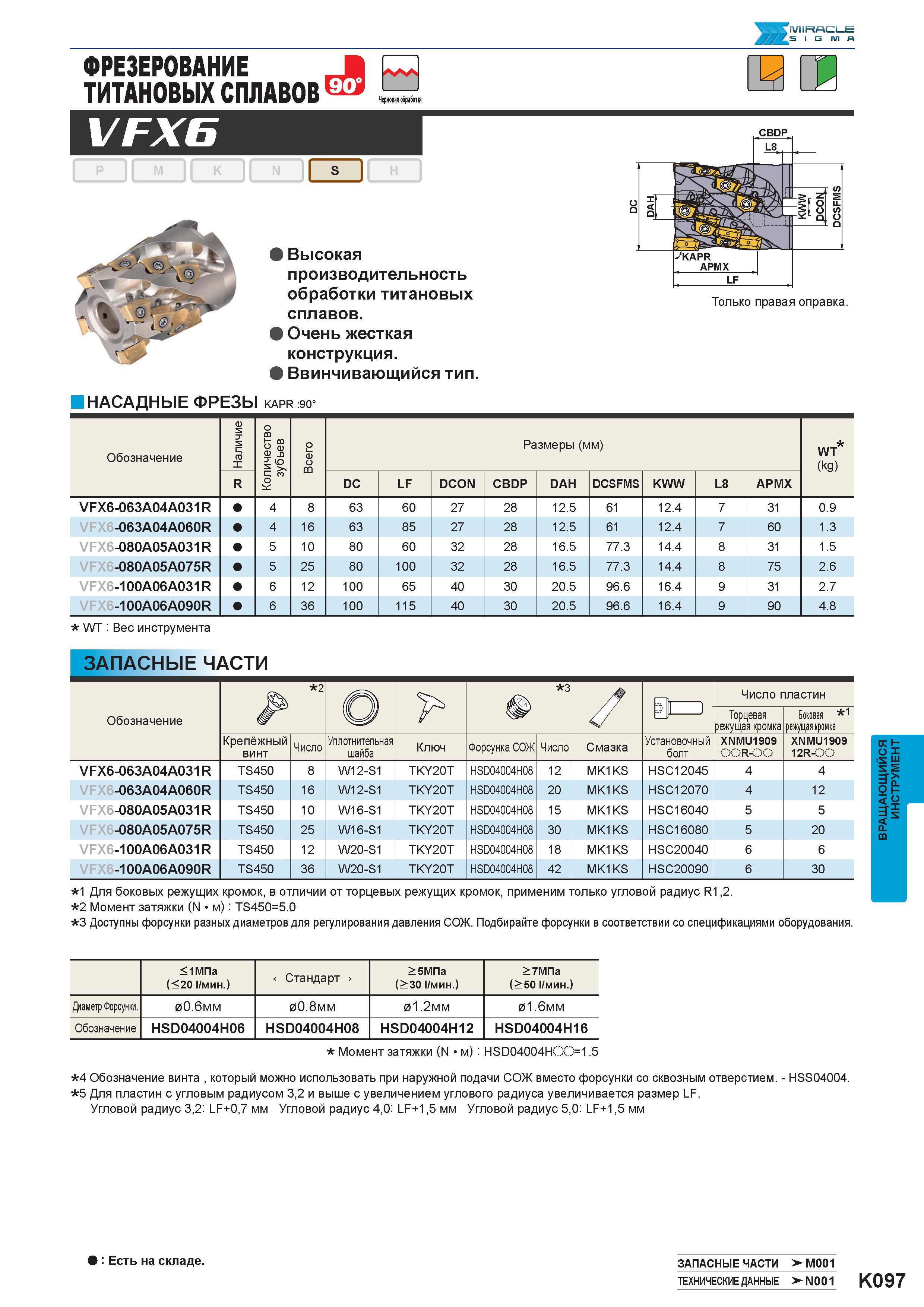

: MIRACLE I (VI A ФРЕЗЕРОВАНИЕ ТИТАНОВЫХ СПЛАВОВ VFX6 Черновая обрабона p I M Q K H Высокая производительность обработки титановых сплавов. Очень жесткая конструкция. Ввинчивающийся тип. НАСАДНЫЕ ФР KAPR :90° Только правая оправка. Обозначение е s S с га X Количество зубьев о г е с В Размеры (мм) WT (kg) R DC LF DCON CBDP DAH DCSFMS KWW L8 APMX VFX6-063A04A031R 4 8 63 60 27 28 12.5 61 12.4 7 31 0.9 VFX6-063A04A060R 4 16 63 85 27 28 12.5 61 12.4 7 60 1.3 VFX6-080A05A031R 5 10 80 60 32 28 16.5 77.3 14.4 8 31 1.5 VFX6-080A05A075R 5 25 80 100 32 28 16.5 77.3 14.4 8 75 2.6 VFX6-100A06A031R 6 12 100 65 40 30 20.5 96.6 16.4 9 31 2.7 VFX6-100A06A090R 6 36 100 115 40 30 20.5 96.6 16.4 9 90 4.8 WT Вес инструмента Запасные части 2 О 3 / СП. Число пластин Обозначение EU 1 Торцевая режущая кромка Боковая 1 режущая кромка Крепёжный винт Число Уплотнительная шайба Ключ Форсунка СОЖ Число Смазка Установочный болт XNMU1909 QQR-QQ XNMU1909 12R-QQ VFX6-063A04A031R TS450 8 W12-S1 TKY20T HSD04004H08 12 MK1KS HSC12045 4 4 VFX6-063A04A060R TS450 16 W12-S1 TKY20T HSD04004H08 20 MK1KS HSC12070 4 12 VFX6-080A05A031R TS450 10 W16-S1 TKY20T HSD04004H08 15 MK1KS HSC16040 5 5 VFX6-080A05A075R TS450 25 W16-S1 TKY20T HSD04004H08 30 MK1KS HSC16080 5 20 VFX6-100A06A031R TS450 12 W20-S1 TKY20T HSD04004H08 18 MK1KS HSC20040 6 6 VFX6-100A06A090R TS450 36 W20-S1 TKY20T HSD04004H08 42 MK1KS HSC20090 6 30 1 Для боковых режущих кромок, в отличии от торцевых режущих кромок, применим только угловой радиус R1,2. 2 Момент затяжки (N м): TS450=5.0 3 Доступны форсунки разных диаметров для регулирования давления СОЖ. Подбирайте форсунки в соответствии со спецификациями оборудования. < 1МПа (<20 l/мин.) Стандарт > 5МПа (>30 l/мин.) > 7МПа (>50 l/мин.) Диаметр Форсунки. 00.6мм 00.8мм 01.2мм 01.6мм Обозначение HSD04004H06 HSD04004H08 HSD04004H12 HSD04004H16 Момент затяжки (N м) HSD04004HCX’>1.5 4 Обозначение винта который можно использовать при наружной подачи СОЖ вместо форсунки со сквозным отверстием. - HSS04004. 5 Для пластин с угловым радиусом 3,2 и выше с увеличением углового радиуса увеличивается размер LF. Угловой радиус 3,2: LF+0,7 мм Угловой радиус 4,0: LF+1,5 мм Угловой радиус 5,0: LF+1,5 мм Есть на складе. Запасные части >>M001 Краткое руководство по металлообработке на станках >-N001 K097 Вращающийся фрезерный инструмент
