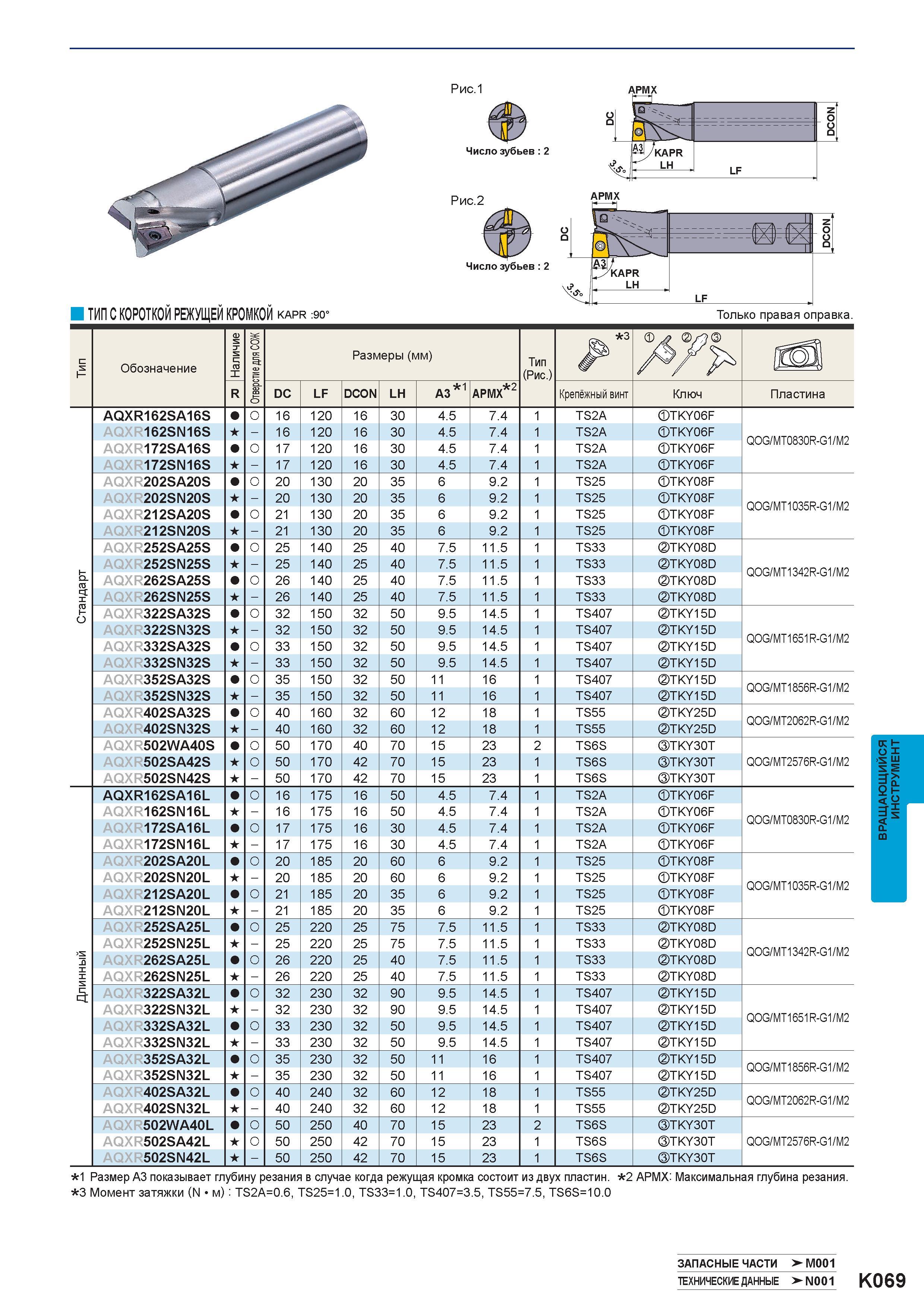

1047 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K069

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K069 1047 Lab2u

Рис.1 Число зубьев 2 Рис.2 Число зубьев 2 ИП С КОРОТКОЙ РЕЖУЩЕЙ КРОМКОЙ kapr :90° Только правая оправка. Обозначение Наличие S Размеры (мм) Тип (Рис.) 3 X вЯ R DC LF DCON LH A3 1 2 APMX 2 Крепёжный винт Ключ Пластина AQXR162SA16S о 16 120 16 30 4.5 7.4 1 TS2A TKY06F AQXR162SN16S - 16 120 16 30 4.5 7.4 1 TS2A TKY06F QOG/MT0830R-G1/M2 AQXR172SA16S о 17 120 16 30 4.5 7.4 1 TS2A TKY06F AQXR172SN16S - 17 120 16 30 4.5 7.4 1 TS2A TKY06F AQXR202SA20S о 20 130 20 35 6 9.2 1 TS25 TKY08F AQXR202SN20S - 20 130 20 35 6 9.2 1 TS25 TKY08F QOG/MT1035R-G1/M2 AQXR212SA20S о 21 130 20 35 6 9.2 1 TS25 TKY08F AQXR212SN20S - 21 130 20 35 6 9.2 1 TS25 TKY08F AQXR252SA25S о 25 140 25 40 7.5 11.5 1 TS33 TKY08D AQXR252SN25S - 25 140 25 40 7.5 11.5 1 TS33 TKY08D QOG/MT1342R-G1/M2 AQXR262SA25S о 26 140 25 40 7.5 11.5 1 TS33 TKY08D AQXR262SN25S - 26 140 25 40 7.5 11.5 1 TS33 TKY08D AQXR322SA32S о 32 150 32 50 9.5 14.5 1 TS407 TKY15D AQXR322SN32S - 32 150 32 50 9.5 14.5 1 TS407 TKY15D QOG/MT1651R-G1/M2 AQXR332SA32S о 33 150 32 50 9.5 14.5 1 TS407 TKY15D AQXR332SN32S - 33 150 32 50 9.5 14.5 1 TS407 TKY15D AQXR352SA32S о 35 150 32 50 11 16 1 TS407 TKY15D QOG/MT1856R-G1/M2 AQXR352SN32S - 35 150 32 50 11 16 1 TS407 TKY15D AQXR402SA32S о 40 160 32 60 12 18 1 TS55 TKY25D QOG/MT2062R-G1/M2 AQXR402SN32S - 40 160 32 60 12 18 1 TS55 TKY25D AQXR502WA40S о 50 170 40 70 15 23 TS6S TKY30T AQXR502SA42S о 50 170 42 70 15 23 1 TS6S TKY30T QOG/MT2576R-G1/M2 AQXR502SN42S - 50 170 42 70 15 23 1 TS6S TKY30T AQXR162SA16L о 16 175 16 50 4.5 7.4 1 TS2A TKY06F AQXR162SN16L - 16 175 16 50 4.5 7.4 1 TS2A TKY06F QOG/MT0830R-G1/M2 AQXR172SA16L о 17 175 16 30 4.5 7.4 1 TS2A TKY06F AQXR172SN16L - 17 175 16 30 4.5 7.4 1 TS2A TKY06F AQXR202SA20L о 20 185 20 60 6 9.2 1 TS25 TKY08F AQXR202SN20L - 20 185 20 60 6 9.2 1 TS25 TKY08F QOG/MT1035R-G1/M2 AQXR212SA20L о 21 185 20 35 6 9.2 1 TS25 TKY08F AQXR212SN20L - 21 185 20 35 6 9.2 1 TS25 TKY08F AQXR252SA25L о 25 220 25 75 7.5 11.5 1 TS33 TKY08D AQXR252SN25L - 25 220 25 75 7.5 11.5 1 TS33 TKY08D QOG/MT1342R-G1/M2 AQXR262SA25L о 26 220 25 40 7.5 11.5 1 TS33 TKY08D AQXR262SN25L - 26 220 25 40 7.5 11.5 1 TS33 TKY08D AQXR322SA32L о 32 230 32 90 9.5 14.5 1 TS407 TKY15D AQXR322SN32L - 32 230 32 90 9.5 14.5 1 TS407 TKY15D QOG/MT1651R-G1/M2 AQXR332SA32L о 33 230 32 50 9.5 14.5 1 TS407 TKY15D AQXR332SN32L - 33 230 32 50 9.5 14.5 1 TS407 TKY15D AQXR352SA32L о 35 230 32 50 11 16 1 TS407 TKY15D QOG/MT1856R-G1/M2 AQXR352SN32L - 35 230 32 50 11 16 1 TS407 TKY15D AQXR402SA32L о 40 240 32 60 12 18 1 TS55 TKY25D QOG/MT2062R-G1/M2 AQXR402SN32L - 40 240 32 60 12 18 1 TS55 TKY25D AQXR502WA40L о 50 250 40 70 15 23 TS6S TKY30T AQXR502SA42L о 50 250 42 70 15 23 1 TS6S TKY30T QOG/MT2576R-G1/M2 AQXR502SN42L - 50 250 42 70 15 23 1 TS6S TKY30T го X а О 1 Размер А3 показывает глубину резания в случае 3 Момент затяжки (N м): TS2A=0.6, TS25=1.0 когда режущая кромка состоит TS33=1.0, TS407=3.5, TS55 из двух пластин. 2 APMX: Максимальная глубина резания. =7.5, TS6S=10.0 Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 K069 Вращающийся фрезерный инструмент
