1024 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K046

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K046 1024 Lab2u

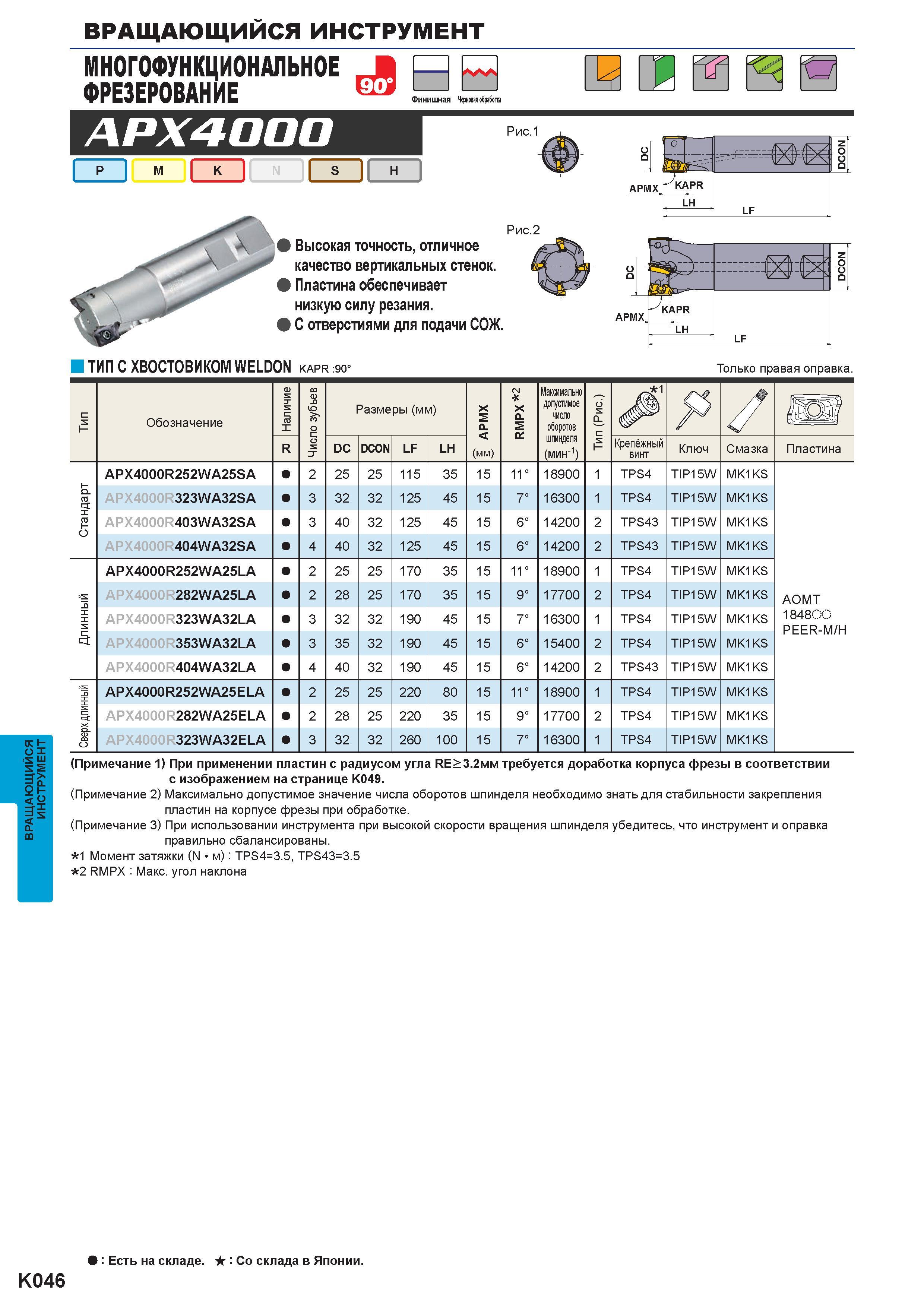

Вращающийся фрезерный инструмент МНОГОФУНКЦИОНАЛЬНОЕ П ФРЕЗЕРОВАНИЕ 1 APX4000 га W Финишная Черновая обработка Рис.1 1 P M K 1 N 1 S II H LH LF Рис.2 Высокая точность, отличное качество вертикальных стенок. Пластина обеспечивает низкую силу резания. С отверстиями для подачи СОЖ. ТИП С ХВОСТОВИКОМ WELDON KAPR :90° Только правая оправка. Обозначение Размеры (мм) DC DCON LF LH < (мм) X S o' Максимально допустимое шпинделя (мин-1) 1 Крепёжный винт Ключ Смазка Пластина р а а С APX4000R252WA25SA APX4000R323WA32SA APX4000R403WA32SA APX4000R404WA32SA 25 32 40 40 25 115 35 32 125 45 32 125 45 32 125 45 15 15 15 15 11° 7° 6° 6° 18900 16300 14200 14200 TPS4 TPS4 TPS43 TPS43 TIP15W TIP15W TIP15W TIP15W MK1KS MK1KS MK1KS MK1KS APX4000R252WA25LA APX4000R282WA25LA APX4000R323WA32LA APX4000R353WA32LA APX4000R404WA32LA 25 28 32 35 40 25 170 35 25 170 35 32 190 45 32 190 45 32 190 45 15 15 15 15 15 11° 9° 7° 6° 6° 18900 17700 16300 15400 14200 TPS4 TPS4 TPS4 TPS4 TPS43 TIP15W TIP15W TIP15W TIP15W TIP15W MK1KS MK1KS MK1KS MK1KS MK1KS AOMT 184800 PEER-M/H APX4000R252WA25ELA APX4000R282WA25ELA APX4000R323WA32ELA 25 28 32 25 220 80 25 220 35 32 260 100 15 15 15 11° 9° 7° 18900 17700 16300 TPS4 TPS4 TPS4 TIP15W TIP15W TIP15W MK1KS MK1KS MK1KS (Примечание 1) При применении пластин с радиусом угла RE>3.2мм требуется доработка корпуса фрезы в соответствии с изображением на странице K049. (Примечание 2) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что инструмент и оправка правильно сбалансированы. 1 Момент затяжки (N м): TPS4=3.5, TPS43=3.5 2 RMPX Макс. угол наклона Есть на складе. Со склада в Японии. K046
