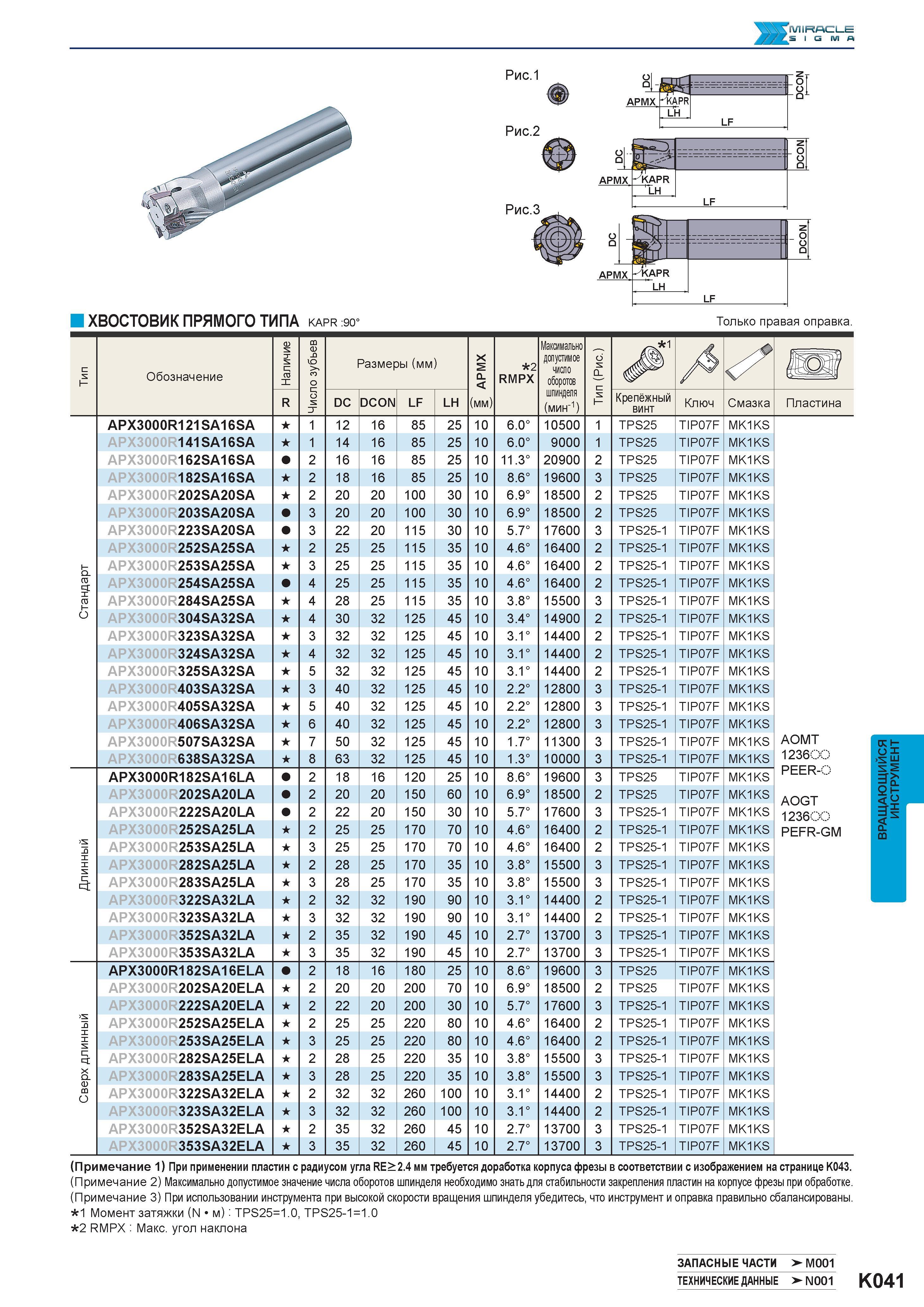

k MIRACLE Рис.1 Рис.2 Рис.3 ХВОСТОВИК ПРЯМОГО ТИПА KAPR :90° Только правая оправка. Обозначение Наличие m CO О c; о s IT Размеры (мм) X S CL < (мм) 2 RMPX Максимально допустимое число оборотов шпинделя (мин-1) с. (Р и 1- 1 / R DC DCON LF LH Крепёжный винт Ключ Смазка APX3000R121SA16SA 1 12 16 85 25 10 6.0° 10500 1 TPS25 TIP07F MK1KS APX3000R141SA16SA 1 14 16 85 25 10 .0° cd 9000 1 TPS25 TIP07F MK1KS APX3000R162SA16SA 2 16 16 85 25 10 11.3° 20900 2 TPS25 TIP07F MK1KS APX3000R182SA16SA 2 18 16 85 25 10 8.6° 19600 3 TPS25 TIP07F MK1KS APX3000R202SA20SA 2 20 20 100 30 10 .9° 6. 18500 2 TPS25 TIP07F MK1KS APX3000R203SA20SA 3 20 20 100 30 10 .9° 6. 18500 2 TPS25 TIP07F MK1KS APX3000R223SA20SA 3 22 20 115 30 10 .7° 5. 17600 3 TPS25-1 TIP07F MK1KS APX3000R252SA25SA 2 25 25 115 35 10 .6° 4 16400 2 TPS25-1 TIP07F MK1KS APX3000R253SA25SA 3 25 25 115 35 10 .6° 4 16400 2 TPS25-1 TIP07F MK1KS APX3000R254SA25SA 4 25 25 115 35 10 4.6° 16400 2 TPS25-1 TIP07F MK1KS APX3000R284SA25SA 4 28 25 115 35 10 .8° 3. 15500 3 TPS25-1 TIP07F MK1KS APX3000R304SA32SA 4 30 32 125 45 10 .4° 3 14900 2 TPS25-1 TIP07F MK1KS APX3000R323SA32SA 3 32 32 125 45 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R324SA32SA 4 32 32 125 45 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R325SA32SA 5 32 32 125 45 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R403SA32SA 3 40 32 125 45 10 .2° 2 12800 3 TPS25-1 TIP07F MK1KS APX3000R405SA32SA 5 40 32 125 45 10 .2° 2 12800 3 TPS25-1 TIP07F MK1KS APX3000R406SA32SA 6 40 32 125 45 10 2.2° 12800 3 TPS25-1 TIP07F MK1KS APX3000R507SA32SA 7 50 32 125 45 10 1.7° 11300 3 TPS25-1 TIP07F MK1KS APX3000R638SA32SA 8 63 32 125 45 10 1.3° 10000 3 TPS25-1 TIP07F MK1KS APX3000R182SA16LA 2 18 16 120 25 10 8.6° 19600 3 TPS25 TIP07F MK1KS APX3000R202SA20LA 2 20 20 150 60 10 .9° 6. 18500 2 TPS25 TIP07F MK1KS APX3000R222SA20LA 2 22 20 150 30 10 .7° 5. 17600 3 TPS25-1 TIP07F MK1KS APX3000R252SA25LA 2 25 25 170 70 10 .6° 4 16400 2 TPS25-1 TIP07F MK1KS APX3000R253SA25LA 3 25 25 170 70 10 .6° 4 16400 2 TPS25-1 TIP07F MK1KS APX3000R282SA25LA 2 28 25 170 35 10 .8° 3. 15500 3 TPS25-1 TIP07F MK1KS APX3000R283SA25LA 3 28 25 170 35 10 .8° 3. 15500 3 TPS25-1 TIP07F MK1KS APX3000R322SA32LA 2 32 32 190 90 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R323SA32LA 3 32 32 190 90 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R352SA32LA 2 35 32 190 45 10 .7° 2. 13700 3 TPS25-1 TIP07F MK1KS APX3000R353SA32LA 3 35 32 190 45 10 2.7° 13700 3 TPS25-1 TIP07F MK1KS APX3000R182SA16ELA 2 18 16 180 25 10 8.6° 19600 3 TPS25 TIP07F MK1KS APX3000R202SA20ELA 2 20 20 200 70 10 .9° 6. 18500 2 TPS25 TIP07F MK1KS APX3000R222SA20ELA 2 22 20 200 30 10 .7° 5. 17600 3 TPS25-1 TIP07F MK1KS APX3000R252SA25ELA 2 25 25 220 80 10 .6° 4 16400 2 TPS25-1 TIP07F MK1KS APX3000R253SA25ELA 3 25 25 220 80 10 .6° 4 16400 2 TPS25-1 TIP07F MK1KS APX3000R282SA25ELA 2 28 25 220 35 10 .8° 3. 15500 3 TPS25-1 TIP07F MK1KS APX3000R283SA25ELA 3 28 25 220 35 10 .8° 3. 15500 3 TPS25-1 TIP07F MK1KS APX3000R322SA32ELA 2 32 32 260 100 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R323SA32ELA 3 32 32 260 100 10 3.1° 14400 2 TPS25-1 TIP07F MK1KS APX3000R352SA32ELA 2 35 32 260 45 10 .7° 2. 13700 3 TPS25-1 TIP07F MK1KS APX3000R353SA32ELA 3 35 32 260 45 10 2.7° 13700 3 TPS25-1 TIP07F MK1KS О Пластина р а а о d х р <и в О AOMT 123600 PEER-0 AOGT 123600 PEFR-GM (Примечание 1) При применении пластин с радиусом угла RE>2.4 мм требуется доработка корпуса фрезы (Примечание 2) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что 1 Момент затяжки (N м): TPS25=1.0, TPS25-1=1.0 2 RMPX Макс. угол наклона в соответствии с изображением на странице K043. закрепления пластин на корпусе фрезы при обработке. инструмент и оправка правильно сбалансированы. Запасные части >M001 Краткое руководство по металлообработке на станках > N001 K041 Вращающийся фрезерный инструмент
