1013 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K035

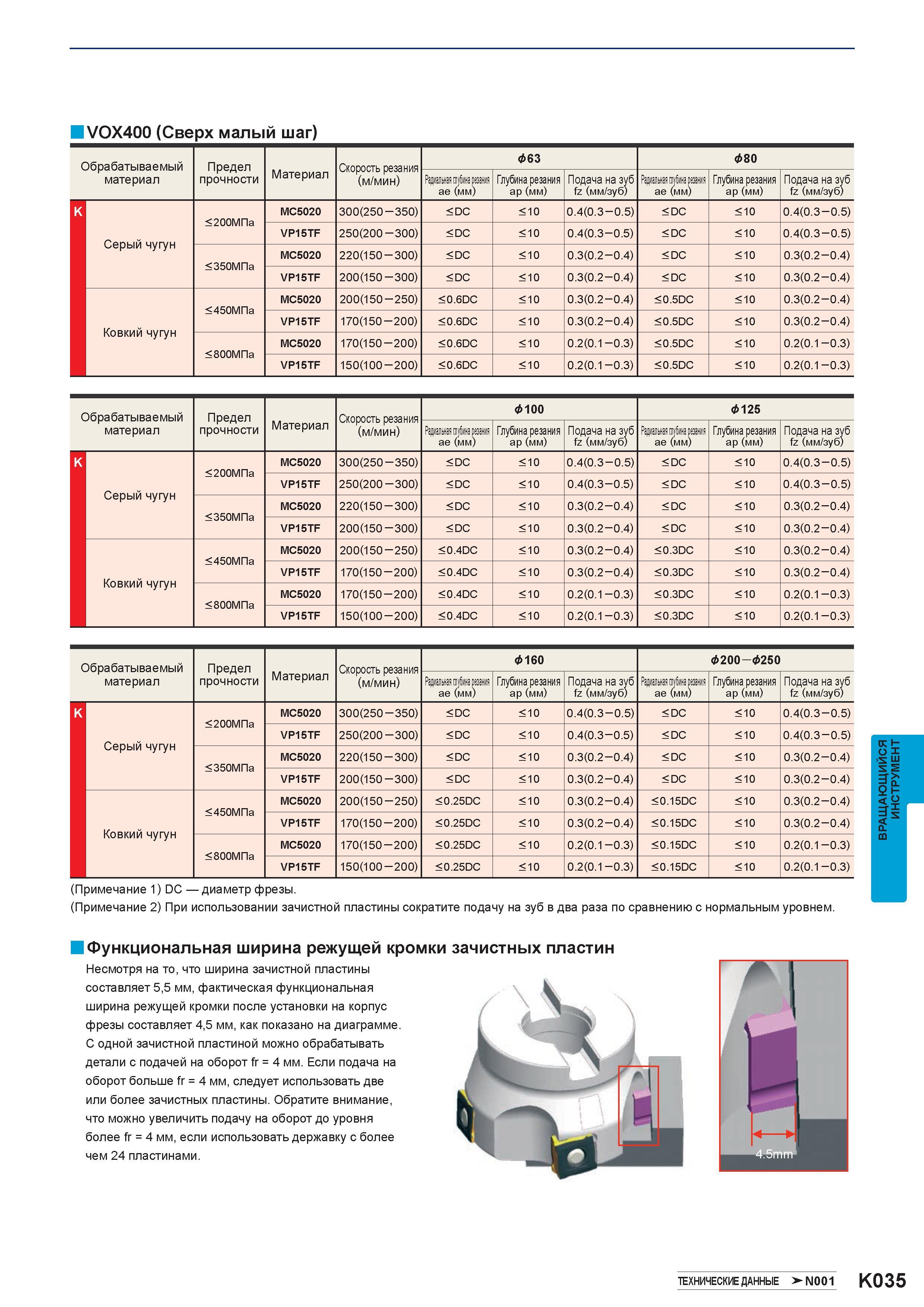

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K035 1013 Lab2u VOX400 (Сверх малый шаг) Обрабатываемый материал Предел прочности Скорость резания (м/мин) & 63 & 80 Материал Радиальная глубина резания ae (мм) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) Радиальная 1лу6ина резания ae (мм) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) < 200МПа MC5020 300(250 - 350) < DC < 10 0.4(0.3 - 0.5) < DC < 10 0.4(0.3 - 0.5) Серый чугун VP15TF 250(200 - 300) < DC < 10 0.4(0.3 - 0.5) < DC < 10 0.4(0.3 - 0.5) < 350МПа MC5020 220(150 - 300) < DC < 10 0.3(0.2 - 0.4) < DC < 10 0.3(0.2 - 0.4) VP15TF 200(150 - 300) < DC < 10 0.3(0.2 - 0.4) < DC < 10 0.3(0.2 - 0.4) < 450МПа MC5020 200(150 - 250) <0.6DC < 10 0.3(0.2 - 0.4) < 0.5DC < 10 0.3(0.2 - 0.4) Ковкий чугун VP15TF 170(150 - 200) <0.6DC < 10 0.3(0.2 - 0.4) < 0.5DC < 10 0.3(0.2 - 0.4) < 800МПа MC5020 170(150 - 200) <0.6DC < 10 0.2(0.1 - 0.3) < 0.5DC < 10 0.2(0.1 - 0.3) VP15TF 150(100 - 200) <0.6DC < 10 0.2(0.1 - 0.3) < 0.5DC < 10 0.2(0.1 - 0.3) Обрабатываемый материал Предел прочности Скорость резания (м/мин) & 100 & 125 Материал Радиальнаяглубинарезания ae (мм) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) Радиальнаягл)'6инарезания ae (мм) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) < 200МПа MC5020 300(250 - 350) < DC < 10 0.4(0.3 - 0.5) < DC < 10 0.4(0.3 - 0.5) Серый чугун VP15TF 250(200 - 300) < DC < 10 0.4(0.3 - 0.5) < DC < 10 0.4(0.3 - 0.5) < 350МПа MC5020 220(150 - 300) < DC < 10 0.3(0.2 - 0.4) < DC < 10 0.3(0.2 - 0.4) VP15TF 200(150 - 300) < DC < 10 0.3(0.2 - 0.4) < DC < 10 0.3(0.2 - 0.4) < 450МПа MC5020 200(150 - 250) <0.4DC < 10 0.3(0.2 - 0.4) < 0.3DC < 10 0.3(0.2 - 0.4) Ковкий чугун VP15TF 170(150 - 200) <0.4DC < 10 0.3(0.2 - 0.4) < 0.3DC < 10 0.3(0.2 - 0.4) < 800МПа MC5020 170(150 - 200) <0.4DC < 10 0.2(0.1 - 0.3) < 0.3DC < 10 0.2(0.1 - 0.3) VP15TF 150(100 - 200) <0.4DC < 10 0.2(0.1 - 0.3) < 0.3DC < 10 0.2(0.1 - 0.3) Обрабатываемый материал Предел прочности Скорость резания (м/мин) & 160 & 200-&250 Материал Радиальная глубина резания ae (мм) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) Радиальнаягл)'6инарезания ae (мм) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) < 200МПа MC5020 300(250 - 350) < DC < 10 0.4(0.3 - 0.5) < DC < 10 0.4(0.3 - 0.5) Серый чугун VP15TF 250(200 - 300) < DC < 10 0.4(0.3 - 0.5) < DC < 10 0.4(0.3 - 0.5) < 350МПа MC5020 220(150 - 300) < DC < 10 0.3(0.2 - 0.4) < DC < 10 0.3(0.2 - 0.4) VP15TF 200(150 - 300) < DC < 10 0.3(0.2 - 0.4) < DC < 10 0.3(0.2 - 0.4) < 450МПа MC5020 200(150 - 250) < 0.25DC < 10 0.3(0.2 - 0.4) < 0.15DC < 10 0.3(0.2 - 0.4) Ковкий чугун VP15TF 170(150 - 200) < 0.25DC < 10 0.3(0.2 - 0.4) < 0.15DC < 10 0.3(0.2 - 0.4) <800МПа MC5020 170(150 - 200) < 0.25DC < 10 0.2(0.1 - 0.3) < 0.15DC < 10 0.2(0.1 - 0.3) VP15TF 150(100 - 200) < 0.25DC < 10 0.2(0.1 - 0.3) < 0.15DC < 10 0.2(0.1 - 0.3) (Примечание 1) DC диаметр фрезы. (Примечание 2) При использовании зачистной пластины сократите подачу на зуб в два раза по сравнению с нормальным уровнем. Функциональная ширина режущей кромки зачистных пластин Несмотря на то, что ширина зачистной пластины составляет 5,5 мм, фактическая функциональная ширина режущей кромки после установки на корпус фрезы составляет 4,5 мм, как показано на диаграмме. С одной зачистной пластиной можно обрабатывать детали с подачей на оборот fr = 4 мм. Если подача на оборот больше fr = 4 мм, следует использовать две или более зачистных пластины. Обратите внимание, что можно увеличить подачу на оборот до уровня более fr = 4 мм, если использовать державку с более чем 24 пластинами. Краткое руководство по металлообработке на станках >-N001 K035 Вращающийся фрезерный инструмент
