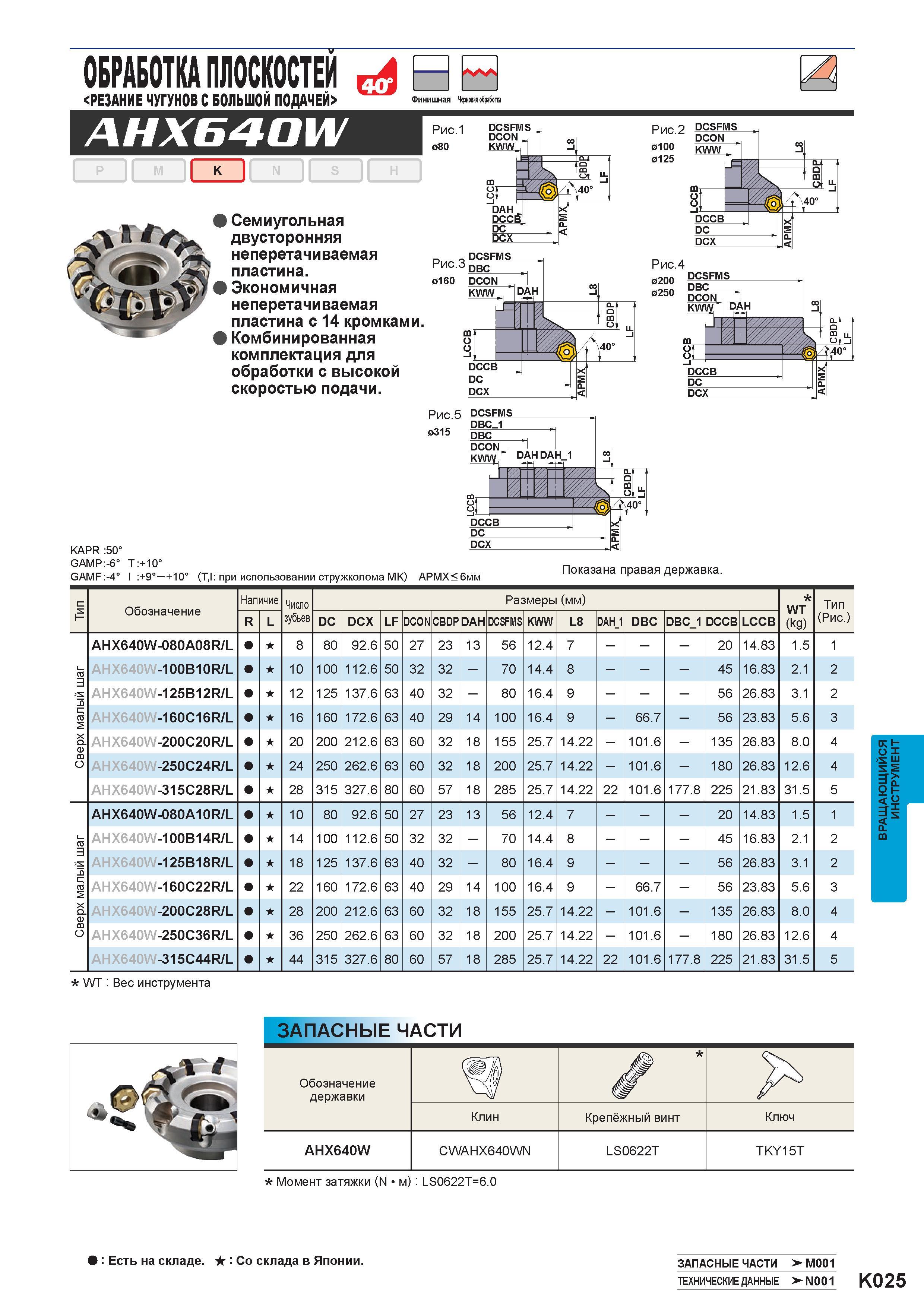

ОБРАБОТКА ПЛОСКОСТЕЙ <РЕЗАНИЕ ЧУГУНОВ С БОЛЬШОЙ ПОДАЧЕИ> AHX640W Финишная Черновая обработка 1 P II 1 M 1 K ( N 1 1 S 1 II 1 H I Рис.1 080 DCSFMS DCON ,, kwW д Семиугольная двусторонняя неперетачиваемая пластина. Экономичная неперетачиваемая пластина с 14 кромками. Комбинированная комплектация для обработки с высокой скоростью подачи. Рис.2 0100 0125 DCON KWW -t 00 £ s. T О I 1 & 1A40° DCCB DC m X M Q < DCX Рис.3 0160 DCSFMS DBC I DCON KWW Idah KAPR :50° GAMP:-6° T:+10° GAMF:-4° I :+9° +10° (T,I: при использовании стружколома MK) APMX< 6мм Рис.4 0200 0250 DCSFMS Рис 5 DCSFMS DBC 1 0315 Показана правая державка. Ти Обозначение Наличие Число Размеры (мм) WT (kg) Тип R L зубьев DC DCX LF DCON CBDP DAH DCSFMS KWW L8 DAH 1 DBC DBC 1 DCCB LCCB (Рис.) AHX640W-080A08R/L 8 80 92.6 50 27 23 13 56 12.4 7 20 14.83 1.5 1 Сверх малый шаг AHX640W-100B10R/L 10 100 112.6 50 32 32 70 14.4 8 45 16.83 2.1 2 AHX640W-125B12R/L 12 125 137.6 63 40 32 80 16.4 9 56 26.83 3.1 2 AHX640W-160C16R/L 16 160 172.6 63 40 29 14 100 16.4 9 66.7 56 23.83 5.6 3 AHX640W-200C20R/L 20 200 212.6 63 60 32 18 155 25.7 14.22 101.6 135 26.83 8.0 4 AHX640W-250C24R/L 24 250 262.6 63 60 32 18 200 25.7 14.22 101.6 180 26.83 12.6 4 AHX640W-315C28R/L 28 315 327.6 80 60 57 18 285 25.7 14.22 22 101.6 177.8 225 21.83 31.5 5 AHX640W-080A10R/L 10 80 92.6 50 27 23 13 56 12.4 7 20 14.83 1.5 1 Сверх малый шаг AHX640W-100B14R/L 14 100 112.6 50 32 32 70 14.4 8 45 16.83 2.1 2 AHX640W-125B18R/L 18 125 137.6 63 40 32 80 16.4 9 56 26.83 3.1 2 AHX640W-160C22R/L 22 160 172.6 63 40 29 14 100 16.4 9 66.7 - 56 23.83 5.6 3 AHX640W-200C28R/L 28 200 212.6 63 60 32 18 155 25.7 14.22 101.6 135 26.83 8.0 4 AHX640W-250C36R/L 36 250 262.6 63 60 32 18 200 25.7 14.22 101.6 180 26.83 12.6 4 AHX640W-315C44R/L 44 315 327.6 80 60 57 18 285 25.7 14.22 22 101.6 177.8 225 21.83 31.5 5 WT Вес инструмента Запасные части Обозначение державки / Клин Крепёжный винт Ключ AHX640W CWAHX640WN LS0622T TKY15T Момент затяжки (N м): LS0622T=6.0 Есть на складе. Со склада в Японии. Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 K025 Вращающийся фрезерный инструмент
