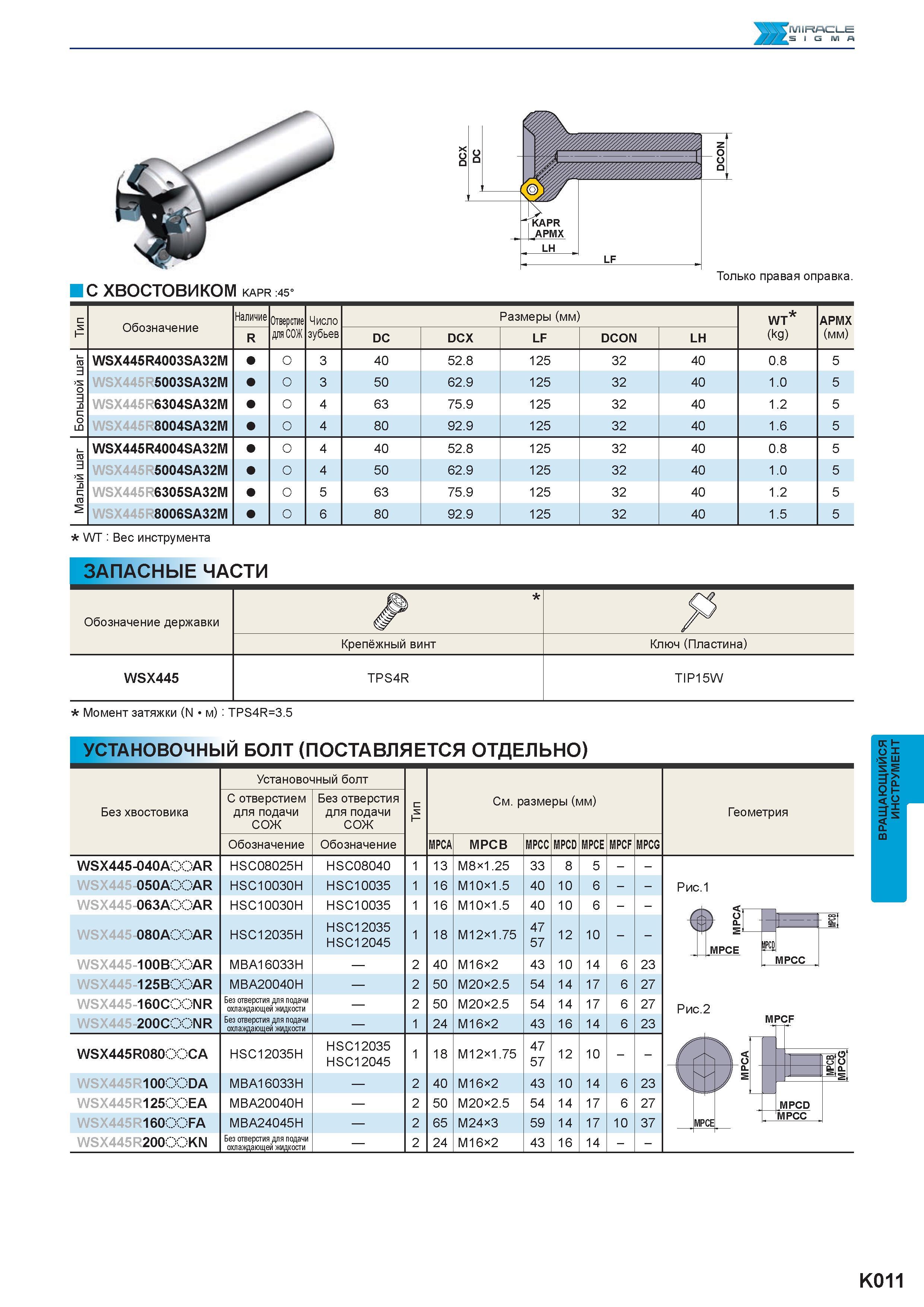

989 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K011

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K011 0989 Lab2u

>MIRACZl E sigma С ХВОСТОВИКОМ KAPR :45° Только правая оправка. и Т Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) WT (kg) APMX (мм) R DC DCX LF DCON LH Большой шаг WSX445R4003SA32M О 3 40 52.8 125 32 40 0.8 5 WSX445R5003SA32M О 3 50 62.9 125 32 40 1.0 5 WSX445R6304SA32M О 4 63 75.9 125 32 40 1.2 5 WSX445R8004SA32M О 4 80 92.9 125 32 40 1.6 5 Малый шаг WSX445R4004SA32M О 4 40 52.8 125 32 40 0.8 5 WSX445R5004SA32M О 4 50 62.9 125 32 40 1.0 5 WSX445R6305SA32M О 5 63 75.9 125 32 40 1.2 5 WSX445R8006SA32M О 6 80 92.9 125 32 40 1.5 5 WT Вес инструмента Запасные части Обозначение державки & я Крепёжный винт Ключ (Пластина) WSX445 TPS4R TIP15W Момент затяжки (N м) TPS4R=3.5 УСТАНОВОЧНЫЙ БОЛТ (ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО) Установочный болт Без хвостовика С отверстием для подачи СОЖ Без отверстия для подачи СОЖ Тип См. размеры (мм) Обозначение Обозначение MPCA MPCB MPCC MPCD MPCE MPCF MPCG WSX445-040A CAR HSC08025H HSC08040 1 13 M8 1.25 33 8 5 - - WSX445-050A CAR HSC10030H HSC10035 1 16 M10 1.5 40 10 6 - - WSX445-063A CAR HSC10030H HSC10035 1 16 M10 1.5 40 10 6 - - WSX445-080A CAR HSC12035H HH С0 (Л 11 22 со СП СП 1 18 M12 1.75 47 57 12 10 - - WSX445-100B CAR MBA16033H 2 40 M16x2 43 10 14 6 23 WSX445-125B CAR MBA20040H 2 50 M20x2.5 54 14 17 6 27 WSX445-160C CNR Без отверстия для подачи охлаждающей жидкости 2 50 M20x2.5 54 14 17 6 27 WSX445-200C CNR Без отверстия для подачи охлаждающей жидкости 1 24 M16x2 43 16 14 6 23 WSX445R080CCC. CA HSC12035H HSC12035 HSC12045 1 18 M12x1.75 47 57 12 10 - - WSX445R100CCC. DA MBA16033H 2 40 M16x2 43 10 14 6 23 WSX445R125CC EA MBA20040H 2 50 M20x2.5 54 14 17 6 27 WSX445R160CC FA MBA24045H 2 65 M24x3 59 14 17 10 37 WSX445R200CC KN Без отверстия для подачи охлаждающей жидкости 2 24 M16x2 43 16 14 - - Геометрия Рис.1 g MPCD MPCC Рис.2 MPCF № MPCD MPCC K011 Вращающийся фрезерный инструмент
