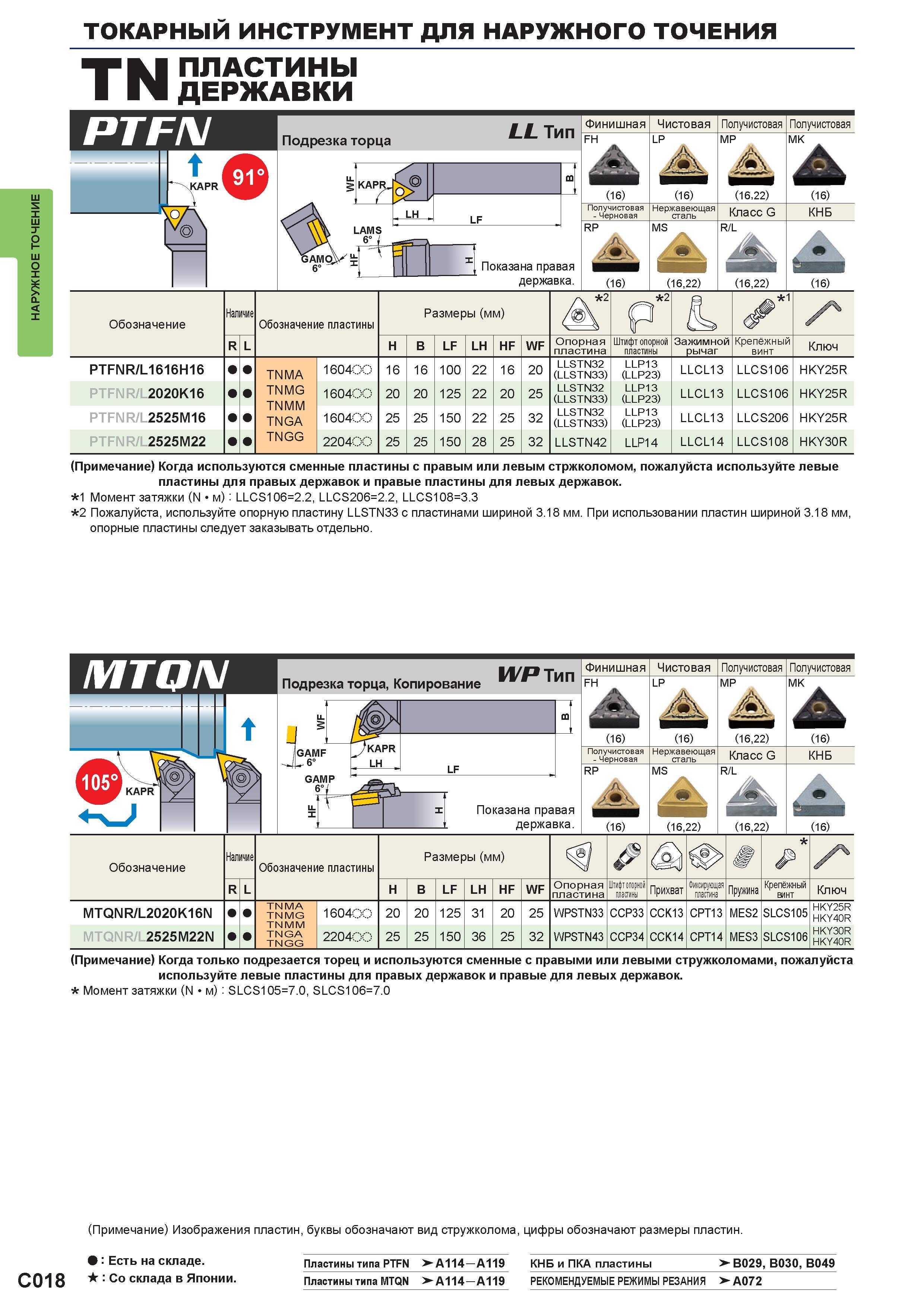

Наружное точение на токарном станке ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ C018 TN PTFN Пластины сменные Державки PR Подрезка торца LL Тип KAPR, m LF . LH 6°f0T( H Показана правая державка. Финишная FH (16) Получистовая - Черновая RP Чистовая LP Нержавеющая сталь MS (16,22) Получистовая МР (16,22) Класс G R/L А. (16,22) Получистовая А (16) КНБ Обозначение Наличие Обозначение пластины Размеры (мм) А 2 2 Р 1 R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ PTFNR/L1616H16 TNMA 160400 16 16 100 22 16 20 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS106 HKY25R PTFNR/L2020K16 TNMG TNMM TNGA 160400 20 20 125 22 20 25 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS106 HKY25R PTFNR/L2525M16 160400 25 25 150 22 25 32 LLSTN32 (LLSTN33) LLP13 (LLP23) LLCL13 LLCS206 HKY25R PTFNR/L2525M22 TNGG 220400 25 25 150 28 25 32 LLSTN42 LLP14 LLCL14 LLCS108 HKY30R (Примечание) Когда используются сменные пластины с правым или левым стржколомом, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. 1 Момент затяжки (N м) LLCS106=2.2, LLCS206=2.2, LLCS108=3.3 2 Пожалуйста, используйте опорную пластину LLSTN33 с пластинами шириной 3.18 мм. При использовании пластин шириной 3.18 мм, опорные пластины следует заказывать отдельно. MTQN Подрезка торца, Копирование WP Тип Показана правая державка. Финишная FH (16) Получистовая - Черновая RP Чистовая LP Нержавеющая сталь MS (16,22) Получистовая МР (16,22) Класс G R/L (16,22) Получистовая (16) КНБ Обозначение Наличие Обозначение пластины Размеры (мм) 0 & Z4 R L H B LF LH HF WF Опорная пластина Штифтопорной пластины Прихват Фиксирующая пластина Пружина Крепёжный винт Ключ MTQNR/L2020K16N TNMA TNMG TNMM TNGA TNGG 160400 20 20 125 31 20 25 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R MTQNR/L2525M22N 220400 25 25 150 36 25 32 WPSTN43 CCP34 CCK14 CPT14 MES3 SLCS106 HKY30R HKY40R (Примечание) Когда только подрезается торец и используются сменные с правыми или левыми стружколомами, пожалуйста используйте левые пластины для правых державок и правые для левых державок. Момент затяжки (N м) SLCS105=7.0, SLCS106=7.0 (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа PTFN >-A114 A119 КНБ и ПКА пластины > B029, B030, B049 Со склада в Японии. Пластины типа MTQN >-A114 A119 Рекомендуемые режимы резания >-A072
