272 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.C016

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. C016 0272 Lab2u

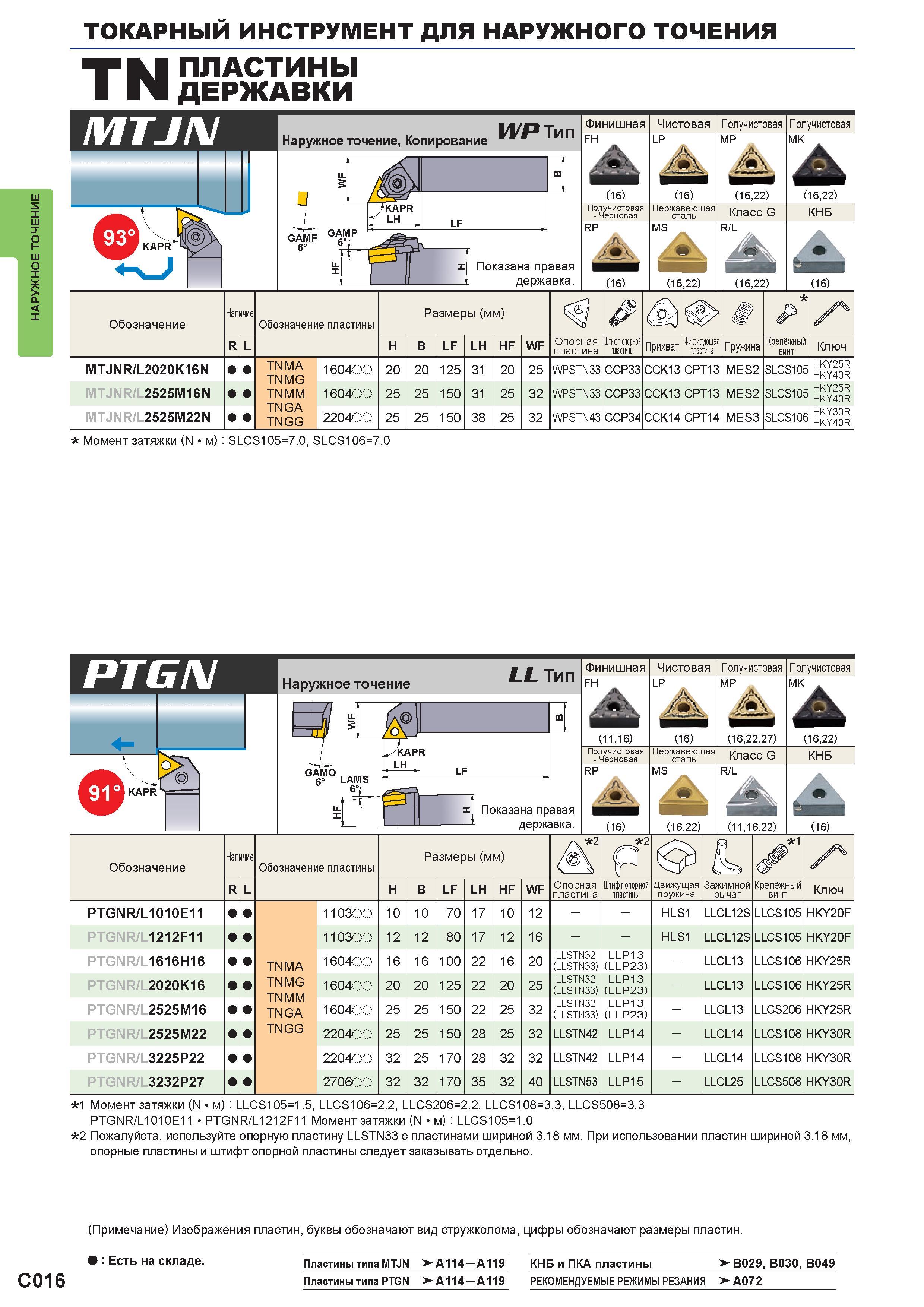

Наружное точение на токарном станке C016 ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ TN MTJN Пластины сменные Державки Наружное точение, Копирование WP Тип 1 / /Шь 1 / KAPR LH LF GAMF 6° Показана правая державка. Финишная FH (16) Получистовая - Черновая RP Чистовая LP Нержавеющая сталь MS (16,22) Получистовая МР (16,22) Класс G R/L (16,22) Получистовая А (16,22) КНБ Обозначение Наличие Обозначение пластины Размеры (мм) & R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Прихват Фиксирующая пластина Пружина Крепёжный винт Ключ MTJNR/L2020K16N TNMA TNMG TNMM TNGA TNGG 160400 20 20 125 31 20 25 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R MTJNR/L2525M16N 160400 25 25 150 31 25 32 WPSTN33 CCP33 CCK13 CPT13 MES2 SLCS105 HKY25R HKY40R MTJNR/L2525M22N 220400 25 25 150 38 25 32 WPSTN43 CCP34 CCK14 CPT14 MES3 SLCS106 HKY30R HKY40R Момент затяжки (N м) SLCS105=7.0, SLCS106=7.0 PTGN Наружное точение гН LL Тип 70 GAMO 6° LAMS 6 6' УKAPR LH LF Показана правая державка. Финишная FH (11,16) Получистовая - Черновая RP Чистовая LP Нержавеющая сталь MS (16,22) Получистовая МР (16,22,27) Класс G R/L (11,16,22) Получистовая А (16,22) КНБ Обозначение Наличие Обозначение пластины Размеры (мм) А" 2 Р IL Z4 R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Движущая пружина Зажимной рычаг Крепёжный винт Ключ PTGNR/L1010E11 110300 10 10 70 17 10 12 - - HLS1 LLCL12S LLCS105 HKY20F PTGNR/L1212F11 110300 12 12 80 17 12 16 - - HLS1 LLCL12S LLCS105 HKY20F PTGNR/L1616H16 TNMA 160400 16 16 100 22 16 20 LLSTN32 (LLSTN33) LLP13 (LLP23) - LLCL13 LLCS106 HKY25R PTGNR/L2020K16 TNMG TNMM TNGA 160400 20 20 125 22 20 25 LLSTN32 (LLSTN33) LLP13 (LLP23) - LLCL13 LLCS106 HKY25R PTGNR/L2525M16 160400 25 25 150 22 25 32 LLSTN32 (LLSTN33) LLP13 (LLP23) - LLCL13 LLCS206 HKY25R PTGNR/L2525M22 TNGG 220400 25 25 150 28 25 32 LLSTN42 LLP14 - LLCL14 LLCS108 HKY30R PTGNR/L3225P22 220400 32 25 170 28 32 32 LLSTN42 LLP14 - LLCL14 LLCS108 HKY30R PTGNR/L3232P27 270600 32 32 170 35 32 40 LLSTN53 LLP15 - LLCL25 LLCS508 HKY30R 1 Момент затяжки (N м) LLCS105=1.5, LLCS106=2.2, LLCS206=2.2, LLCS108=3.3, LLCS508=3.3 PTGNR/L1010E11 PTGNR/L1212F11 Момент затяжки (N м) LLCS105=1.0 2 Пожалуйста, используйте опорную пластину LLSTN33 с пластинами шириной 3.18 мм. При использовании пластин шириной 3.18 мм, опорные пластины и штифт опорной пластины следует заказывать отдельно. (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа MTJN >-A114 A119 КНБ и ПКА пластины > B029, B030, B049 Пластины типа PTGN >-A114 A119 Рекомендуемые режимы резания >-A072
