388 Каталог MITSUBISHI 2013 Металлорежущий инструмент токарный и вращающийся Стр.F068

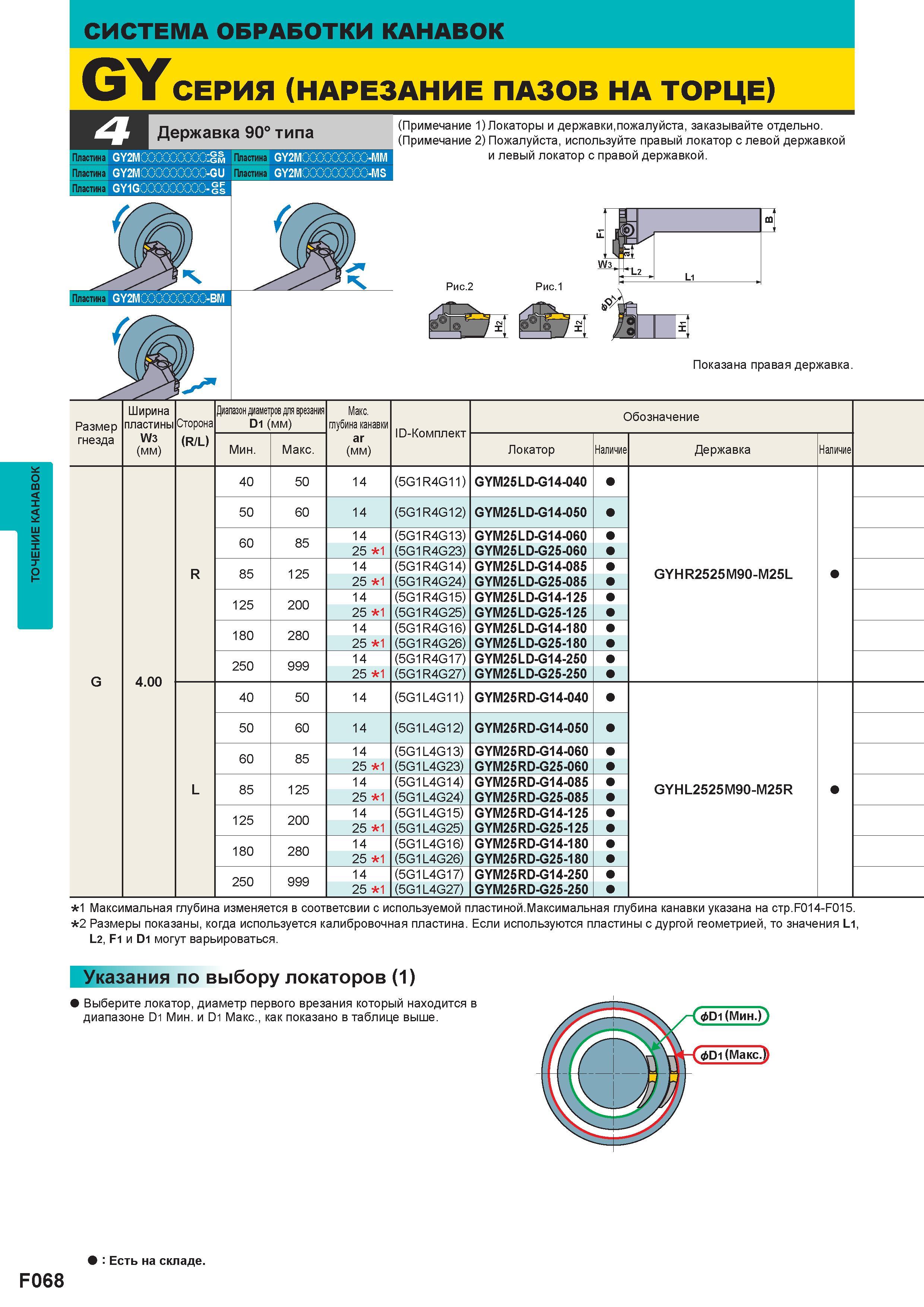

Каталог MITSUBISHI 2013 Металлорежущий инструмент Стр. F068 0388 Lab2u ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 90 типа Пластина GY2M -GM Пластина M Пластина GY2M -GU Пластина S Пластина GY1G -Gs (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Диапазон диаметров для врезания D1 (мм) Мин. Макс. Макс. глубина канавки ar (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 40 50 14 (5G1R4G11) GYM25LD-G14-040 50 60 14 (5G1R4G12) GYM25LD-G14-050 60 85 14 (5G1R4G13) GYM25LD-G14-060 25 1 (5G1R4G23) GYM25LD-G25-060 R 85 125 14 (5G1R4G14) GYM25LD-G14-085 GYHR2525M90-M25L 25 1 (5G1R4G24) GYM25LD-G25-085 125 200 14 (5G1R4G15) GYM25LD-G14-125 25 1 (5G1R4G25) GYM25LD-G25-125 180 280 14 (5G1R4G16) GYM25LD-G14-180 25 1 (5G1R4G26) GYM25LD-G25-180 250 999 14 (5G1R4G17) GYM25LD-G14-250 G 4.00 25 1 (5G1R4G27) GYM25LD-G25-250 40 50 14 (5G1L4G11) GYM25RD-G14-040 50 60 14 (5G1L4G12) GYM25RD-G14-050 60 85 14 (5G1L4G13) GYM25RD-G14-060 25 1 (5G1L4G23) GYM25RD-G25-060 L 85 125 14 (5G1L4G14) GYM25RD-G14-085 GYHL2525M90-M25R 25 1 (5G1L4G24) GYM25RD-G25-085 125 200 14 (5G1L4G15) GYM25RD-G14-125 25 1 (5G1L4G25) GYM25RD-G25-125 180 280 14 (5G1L4G16) GYM25RD-G14-180 25 1 (5G1L4G26) GYM25RD-G25-180 250 999 14 (5G1L4G17) GYM25RD-G14-250 25 1 (5G1L4G27) GYM25RD-G25-250 1 Максимальная глубина изменяется в соответствии с используемой пластиной. Максимальная глубина канавки указана на CTp.F014-F015. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 F1 и D1 могут варьироваться. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. F068
