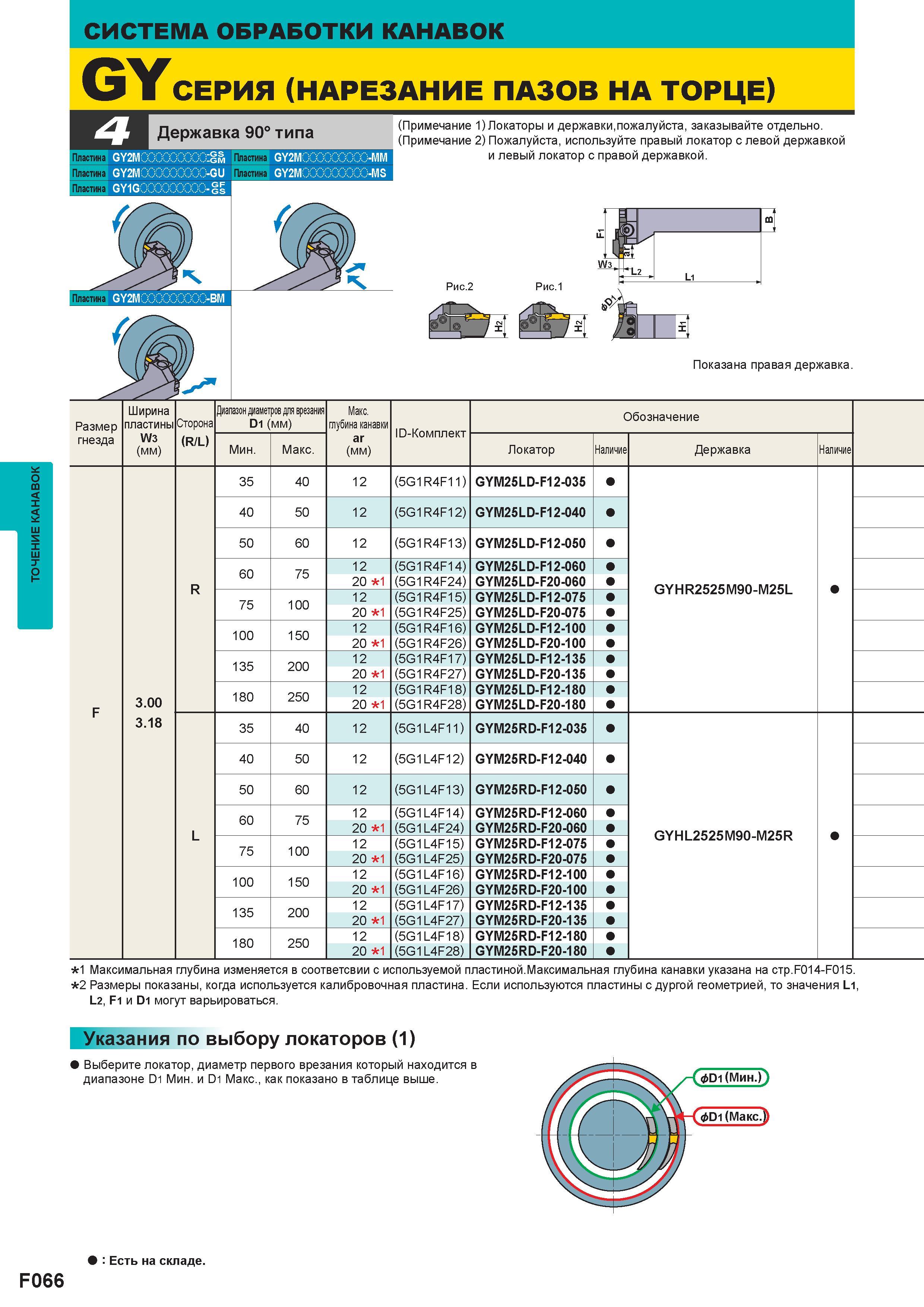

ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GYСЕРИЯ (НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ) Державка 90 типа Пластина GY2M -GM Пластина M Пластина GY2M -GU Пластина S Пластина GY1G -Gs (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Диапазон диаметров для врезания D1 (мм) Мин. Макс. Макс. глубина канавки ar (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 35 40 12 (5G1R4F11) GYM25LD-F12-035 40 50 12 (5G1R4F12) GYM25LD-F12-040 50 60 12 (5G1R4F13) GYM25LD-F12-050 60 75 12 (5G1R4F14) GYM25LD-F12-060 R 20 1 (5G1R4F24) GYM25LD-F20-060 GYHR2525M90-M25L 75 100 12 (5G1R4F15) GYM25LD-F12-075 20 1 (5G1R4F25) GYM25LD-F20-075 100 150 12 (5G1R4F16) GYM25LD-F12-100 20 1 (5G1R4F26) GYM25LD-F20-100 135 200 12 (5G1R4F17) GYM25LD-F12-135 20 1 (5G1R4F27) GYM25LD-F20-135 180 250 12 (5G1R4F18) GYM25LD-F12-180 F 3.00 20 1 (5G1R4F28) GYM25LD-F20-180 3.18 35 40 12 (5G1L4F11) GYM25RD-F12-035 40 50 12 (5G1L4F12) GYM25RD-F12-040 50 60 12 (5G1L4F13) GYM25RD-F12-050 60 75 12 (5G1L4F14) GYM25RD-F12-060 L 20 1 (5G1L4F24) GYM25RD-F20-060 GYHL2525 M90-M25R 75 100 12 (5G1L4F15) GYM25RD-F12-075 20 1 (5G1L4F25) GYM25RD-F20-075 100 150 12 (5G1L4F16) GYM25RD-F12-100 20 1 (5G1L4F26) GYM25RD-F20-100 135 200 12 (5G1L4F17) GYM25RD-F12-135 20 1 (5G1L4F27) GYM25RD-F20-135 180 250 12 (5G1L4F18) GYM25RD-F12-180 20 1 (5G1L4F28) GYM25RD-F20-180 1 Максимальная глубина изменяется в соответствии с используемой пластиной. Максимальная глубина канавки указана на CTp.F014-F015. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 F1 и D1 могут варьироваться. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. F066
