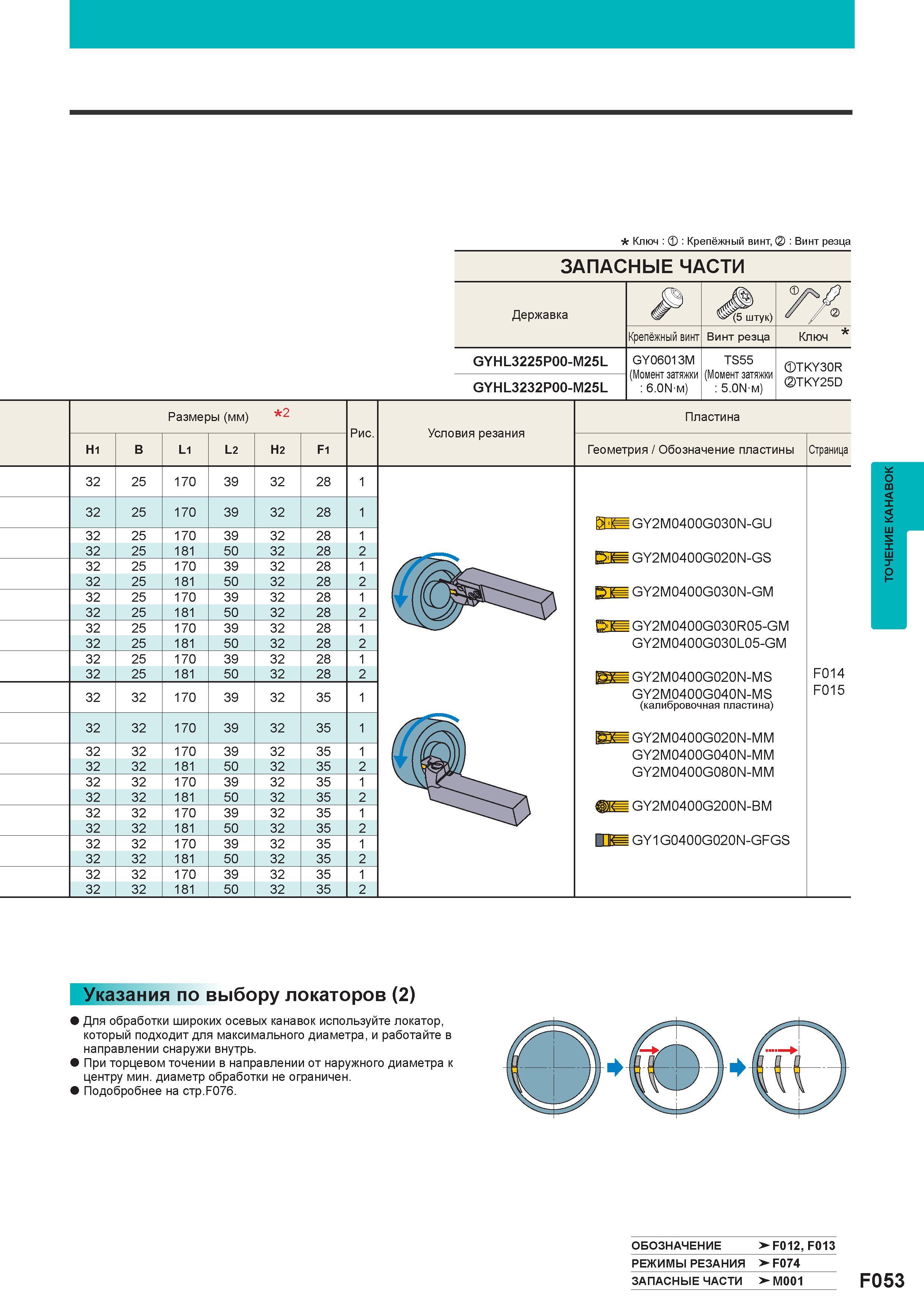

Ключ Крепёжный винт X Винт резца Комплектующие и запасные части Mitsubishi для режущего инструмента Державка Р 5штук Крепёжный винт Винт резца Ключ GYHL3225P00-M25L GY06013M (Момент затяжки 6.0 м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25D GYHL3232P00-M25L Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 Условия резания Пластина Геометрия Обозначение пластины Страница GY2M0400G030N-GU GY2M0400G020N-GS GY2M0400G030N-GM GY2M0400G030R05-GM GY2M0400G030L05-GM GY2M0400G020N-MS GY2M0400G040N-MS (калибровочная пластина) GY2M0400G020N-MM GY2M0400G040N-MM GY2M0400G080N-MM GY2M0400G200N-BM GY1G0400G020N-GFGS F014 F015 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подробнее на стр.Р076. ОБОЗНАЧЕНИЕ F012 F013 Режимы резания F074 Комплектующие и запасные части Mitsubishi для режущего инструмента VM001 F053 ТОЧЕНИЕ КАНАВОК
