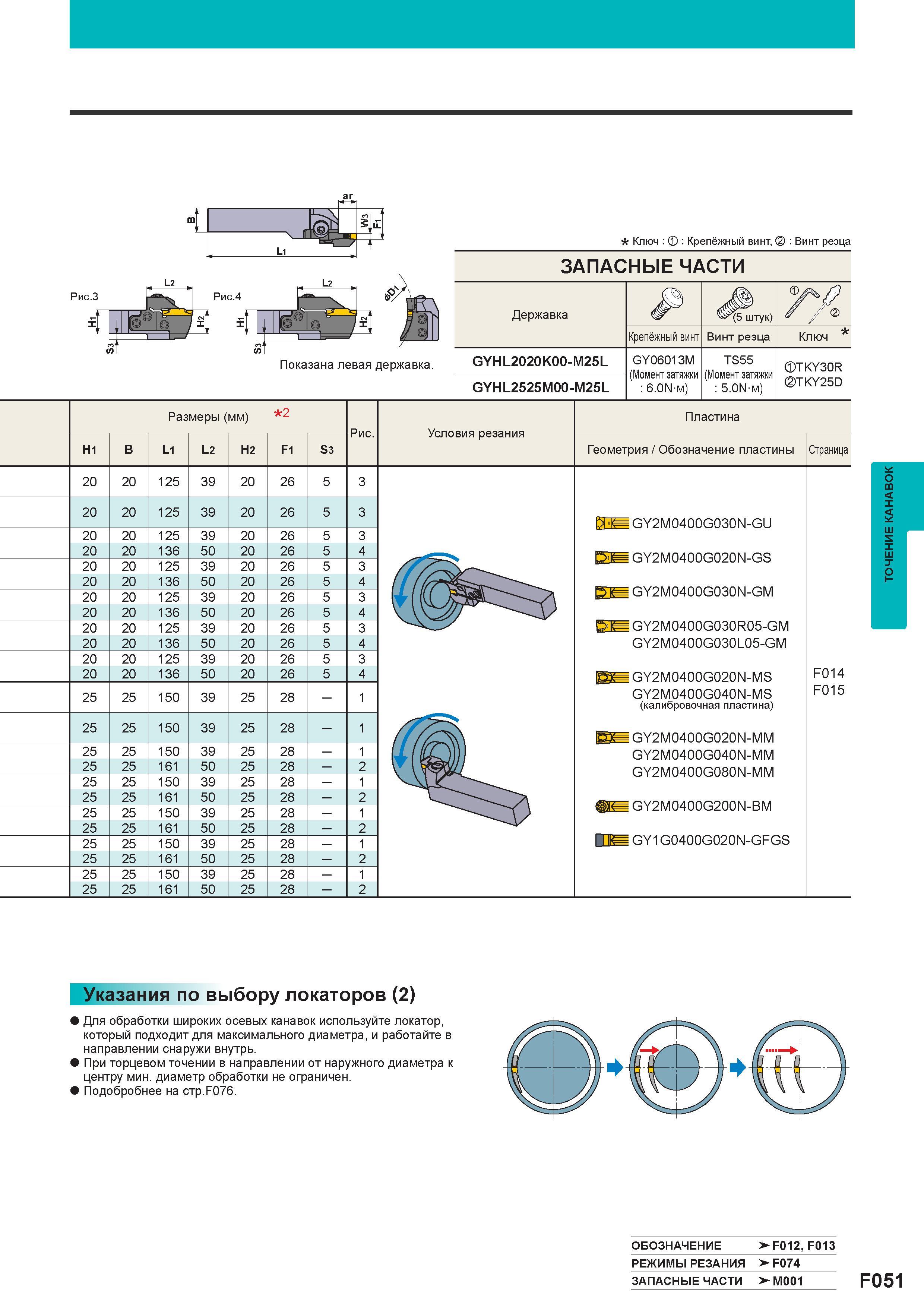

Ключ Крепёжный винт X Винт резца Рис.4 Показана левая державка Комплектующие и запасные части Mitsubishi для режущего инструмента Державка Р 5штук Крепёжный винт Винт резца Ключ GYHL2020K00-M25L GY06013M (Момент затяжки 6.0 м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25D GYHL2525M00-M25L Размеры (мм) 2 Рис. H1 В L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 - 1 25 25 150 39 25 28 - 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 Условия резания Пластина Геометрия Обозначение пластины Страница GY2M0400G030N-GU GY2M0400G020N-GS GY2M0400G030N-GM GY2M0400G030R05-GM GY2M0400G030L05-GM GY2M0400G020N-MS GY2M0400G040N-MS (калибровочная пластина) S GY2M0400G020N-MM GY2M0400G040N-MM GY2M0400G080N-MM GY2M0400G200N-BM GY1G0400G020N-GFGS F014 F015 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подробнее на стр.Р076. ОБОЗНАЧЕНИЕ F012 F013 Режимы резания F074 Комплектующие и запасные части Mitsubishi для режущего инструмента -M001 Рис.3 F051 ТОЧЕНИЕ КАНАВОК
