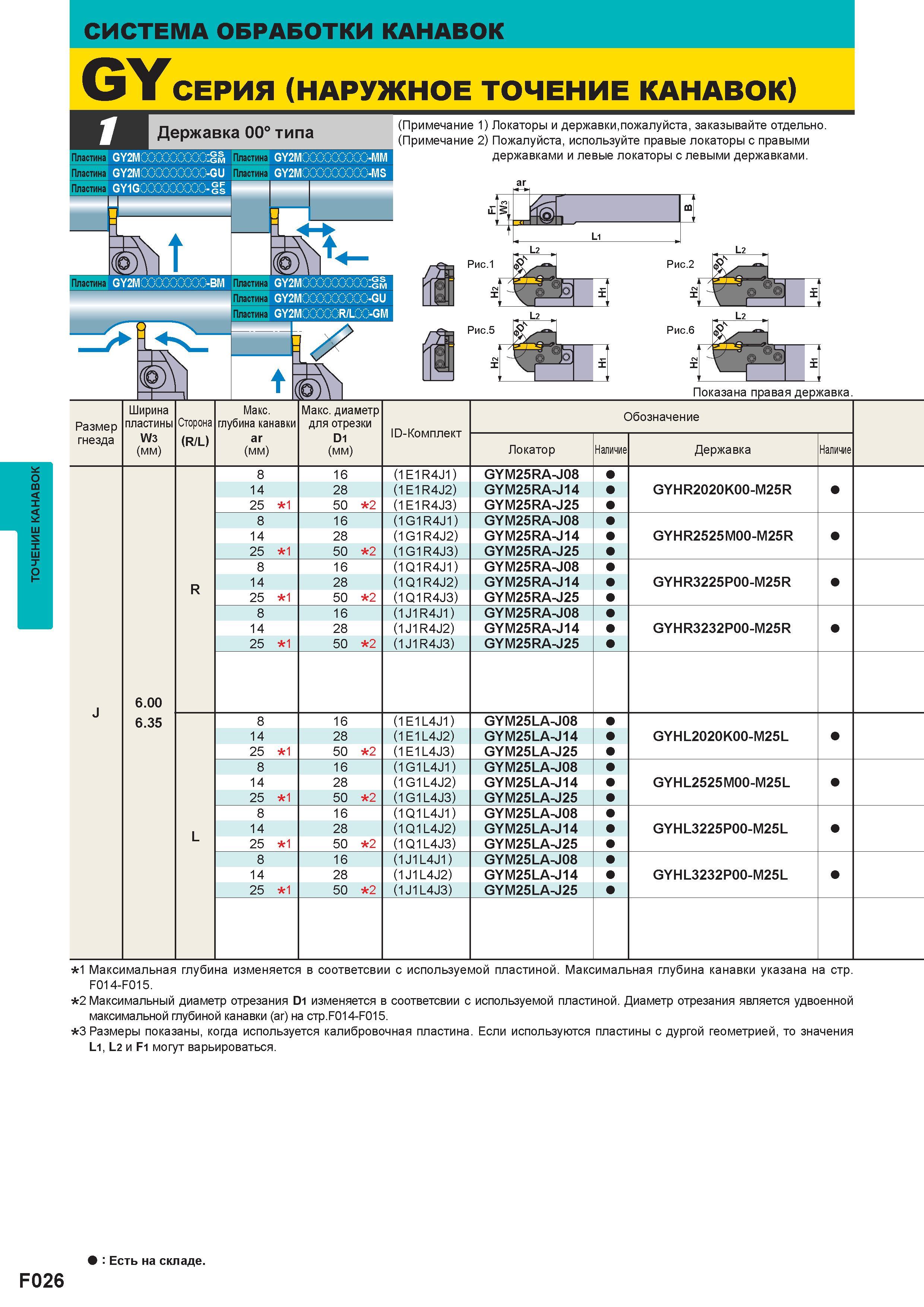

ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК GY СЕРИЯ (НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК) Державка 00 типа Пластина Пластина Пластина Пластина GY2M GY2M -GM Пластина GY2M o-GU Пластина GY1G -8S (Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. (Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. BM Пластина Пластина Пластина GY2M -GM GY2M -GU GY2M R L -GM а Рис.1 Рис.5 Показана правая державка Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 8 14 25 1 8 14 25 1 16 28 50 2 16 28 50 2 (1E1R4J1) (1E1R4J2) (1E1R4J3) (1G1R4J1) (1G1R4J2) (1G1R4J3) GYM25RA-J08 GYM25RA-J14 GYM25RA-J25 GYM25RA-J08 GYM25RA-J14 GYM25RA-J25 GYHR2020K00-M25R GYHR2525M00-M25R R 8 14 25 1 16 28 50 2 (1Q1R4J1) (1Q1R4J2) (1Q1R4J3) GYM25RA-J08 GYM25RA-J14 GYM25RA-J25 GYHR3225P00-M25R 8 14 25 1 16 28 50 2 (1J1R4J1) (1J1R4J2) (1J1R4J3) GYM25RA-J08 GYM25RA-J14 GYM25RA-J25 GYHR3232P00-M25R 6.00 6.35 8 14 25 1 8 14 25 1 8 14 25 1 8 14 25 1 16 28 50 2 16 28 50 2 16 28 50 2 16 28 50 2 1E1L4J1) 1E1L4J2) 1E1L4J3) 1G1L4J1) 1G1L4J2) 1G1L4J3) 1Q1L4J1) 1Q1L4J2) 1Q1L4J3) 1J1L4J1) 1J1L4J2) 1J1L4J3) GYM25LA-J08 GYM25LA-J14 GYM25LA-J25 GYM25LA-J08 GYM25LA-J14 GYM25LA-J25 GYM25LA-J08 GYM25LA-J14 GYM25LA-J25 GYM25LA-J08 GYM25LA-J14 GYM25LA-J25 GYHL2020K00-M25L GYHL2525M00-M25L GYHL3225P00-M25L GYHL3232P00-M25L 1 Максимальная глубина изменяется в соответствии с используемой пластиной. Максимальная глубина канавки указана на стр. F014-F015. 2 Максимальный диаметр отрезания D1 изменяется в соответствии с используемой пластиной. Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на CTp.F014-F015. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с другой геометрией то значения L1 L2 и F1 могут варьироваться. ar J L Есть на складе. F026
