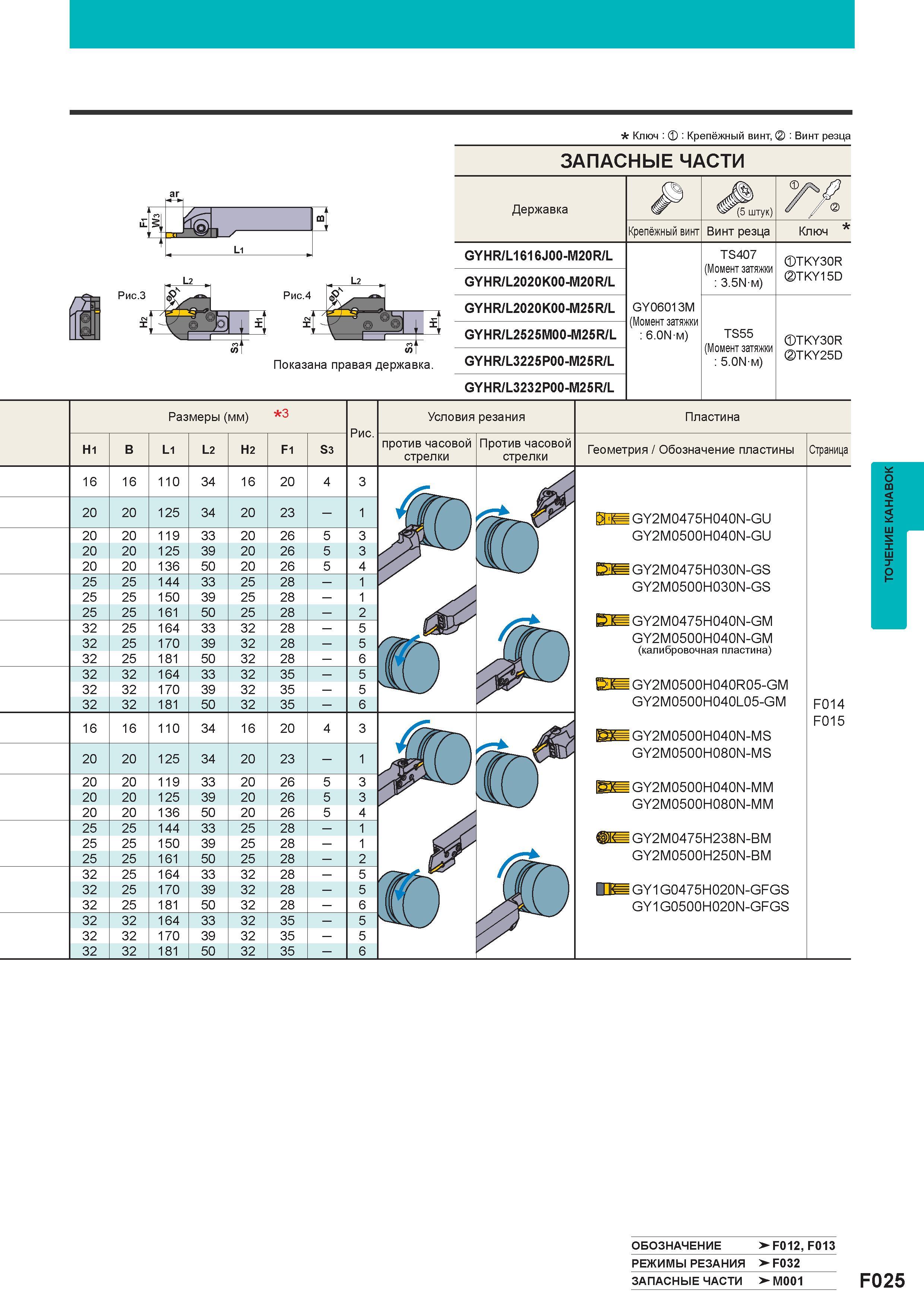

345 Каталог MITSUBISHI 2013 Металлорежущий инструмент токарный и вращающийся Стр.F025

Каталог MITSUBISHI 2013 Металлорежущий инструмент Стр. F025 0345 Lab2u

Ключ Крепёжный винт X Винт резца Комплектующие и запасные части Mitsubishi для режущего инструмента Is B 1 У L1 31 Рис.3 Рис.4 Показана правая державка Державка 5штук Крепёжный винт Винт резца Ключ GYHR L1616J00-M20R L GY06013M (Момент затяжки 6.0 м) TS407 (Момент затяжки 3.5 м) TKY30R TKY15D GYHR L2020K00-M20R L GYHR L2020K00-M25R L TS55 (Момент затяжки 5Ш м) TKY30R TKY25D GYHR L2525M00-M25R L GYHR L3225P00-M25R L GYHR L3232P00-M25R L Размеры (мм) 3 Рис. H1 B L1 L2 H2 F1 S3 16 16 110 34 16 20 4 3 20 20 125 34 20 23 - 1 20 20 119 33 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 144 33 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 32 25 164 33 32 28 5 32 25 170 39 32 28 5 32 25 181 50 32 28 6 32 32 164 33 32 35 5 32 32 170 39 32 35 5 32 32 181 50 32 35 6 16 16 110 34 16 20 4 3 20 20 125 34 20 23 1 20 20 119 33 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 144 33 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 32 25 164 33 32 28 5 32 25 170 39 32 28 5 32 25 181 50 32 28 6 32 32 164 33 32 35 5 32 32 170 39 32 35 5 32 32 181 50 32 35 6 Условия резания против часовой стрелки Против часовой стрелки Пластина Геометрия Обозначение пластины Страница GY2M0475H040N-GU GY2M0500H040N-GU GY2M0475H030N-GS GY2M0500H030N-GS В IGY2M0475H040N-GM GY2M0500H040N-GM (калибровочная пластина) GY2M0500H040R05-GM GY2M0500H040L05-GM GY2M0500H040N-MS GY2M0500H080N-MS GY2M0500H040N-MM GY2M0500H080N-MM ЙШ GY2M0475H238N-BM GY2M0500H250N-BM GY1G0475H020N-GFGS GY1G0500H020N-GFGS F014 F015 ar ОБОЗНАЧЕНИЕ F012 F013 Режимы резания F032 Комплектующие и запасные части Mitsubishi для режущего инструмента VM001 F025 ТОЧЕНИЕ КАНАВОК
