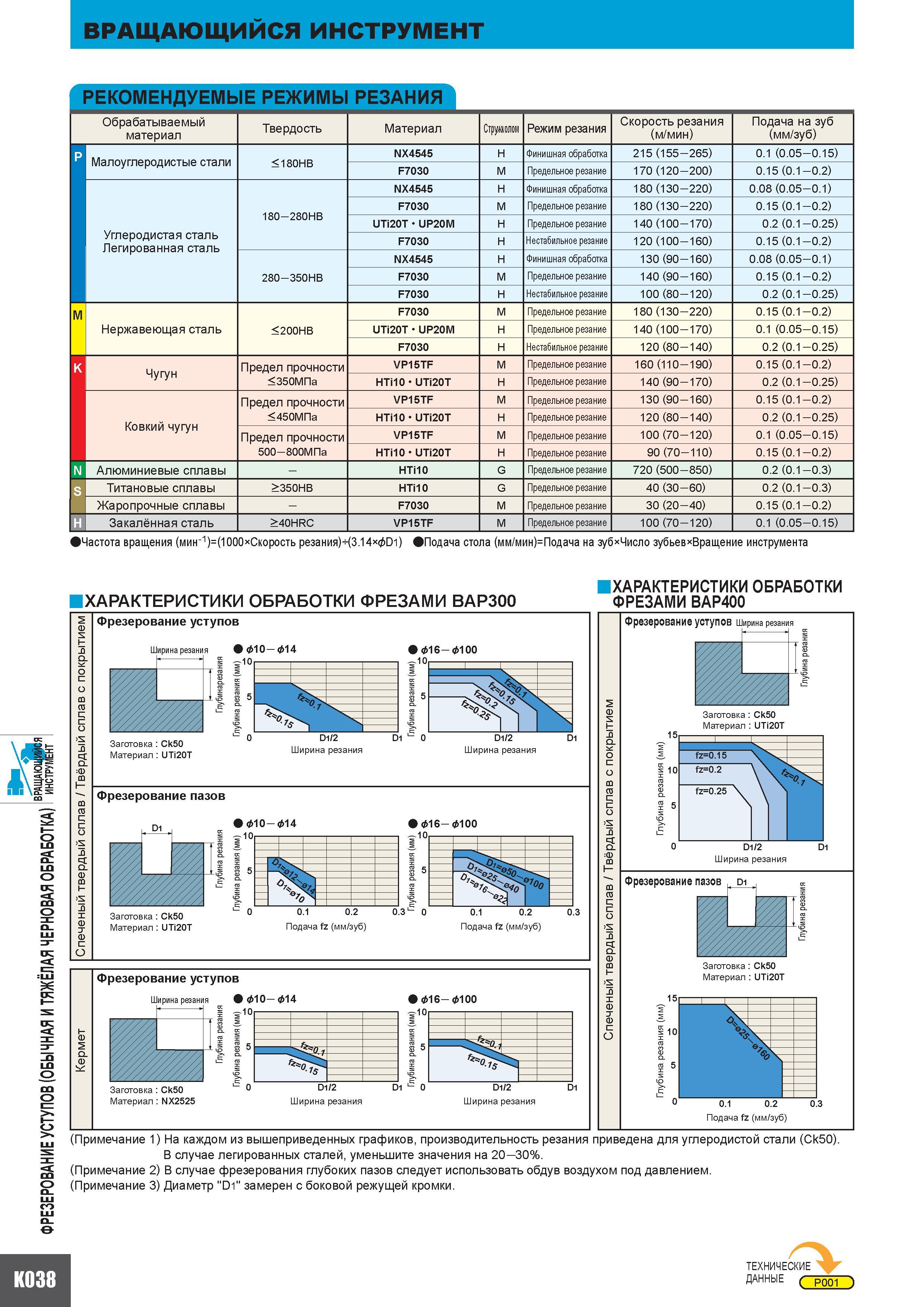

ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал Стружколом Режим резания Скорость резания (м/мин) Подача на зуб (мм зуб) Малоуглеродистые стали 180HB NX4545 H Финишная обработка 215 (155 -265) 0.1 (0.05 - 0.15) F7030 M Предельное резание 170 (120 -200) 0.15 (0.1 -0.2) Углеродистая сталь Легированная сталь 180-280HB NX4545 H Финишная обработка 180 (130 -220) 0.08 (0.05-0.1) F7030 M Предельное резание 180 (130 -220) 0.15 (0.1 - 0.2) UTi20T UP20M H Предельное резание 140 (100 -170) 0.2 (0.1 -0.25) F7030 H Нестабильное резание 120 (100 -160) 0.15 (0.1 - 0.2) 280-350HB NX4545 H Финишная обработка 130 (90 -160) 0.08 (0.05-0.1) F7030 M Предельное резание 140 (90 -160) 0.15 (0.1 - 0.2) F7030 H Нестабильное резание 100 (80 -120) 0.2 (0.1 -0.25) Нержавеющая сталь 200HB F7030 M Предельное резание 180 (130 -220) 0.15 (0.1 - 0.2) UTi20T UP20M H Предельное резание 140 (100 -170) 0.1 (0.05 - 0.15) F7030 H Нестабильное резание 120 (80 -140) 0.2 (0.1 - 0.25) Чугун Предел прочности 350МПа VP15TF M Предельное резание 160 (110 -190) 0.15 (0.1 - 0.2) HTi10 UTi20T H Предельное резание 140 (90 -170) 0.2 (0.1 -0.25) Ковкий чугун Предел прочности 450МПа VP15TF M Предельное резание 130 (90 -160) 0.15 (0.1 - 0.2) HTi10 UTi20T H Предельное резание 120 (80 -140) 0.2 (0.1 -0.25) Предел прочности 500-800МПа VP15TF M Предельное резание 100 (70 -120) 0.1 (0.05 - 0.15) HTi10 UTi20T H Предельное резание 90 (70-110) 0.15 (0.1 - 0.2) Алюминиевые сплавы - HTi10 G Предельное резание 720 (500 -850) 0.2 (0.1 - 0.3) Титановые сплавы 350HB HTi10 G Предельное резание 40 (30 -60) 0.2 (0.1 - 0.3) Жаропрочные сплавы - F7030 M Предельное резание 30 (20-40) 0.15 (0.1 - 0.2) Закалённая сталь 40HRC VP15TF M Предельное резание 100 (70 -120) 0.1 (0.05 - 0.15) Частота вращения (мин1)(1000хСкорость резанияН3.14 ДО1) Подача стола (мм/мин)Подача на зуб Число зубьевхВращение инструмента M K N S ХАРАКТЕРИСТИКИ ОБРАБОТКИ А В О АВ О Е (Примечание 1) На каждом из вышеприведенных графиков производительность резания приведена для углеродистой стали (Ck50). В случае легированных сталей уменьшите значения на 20 -30%. (Примечание 2) В случае фрезерования глубоких пазов следует использовать обдув воздухом под давлением. (Примечание 3) Диаметр "D1" замерен с боковой режущей кромки. ТЕХНИЧЕСКИЕ ДАННЫЕ ( P001 )
