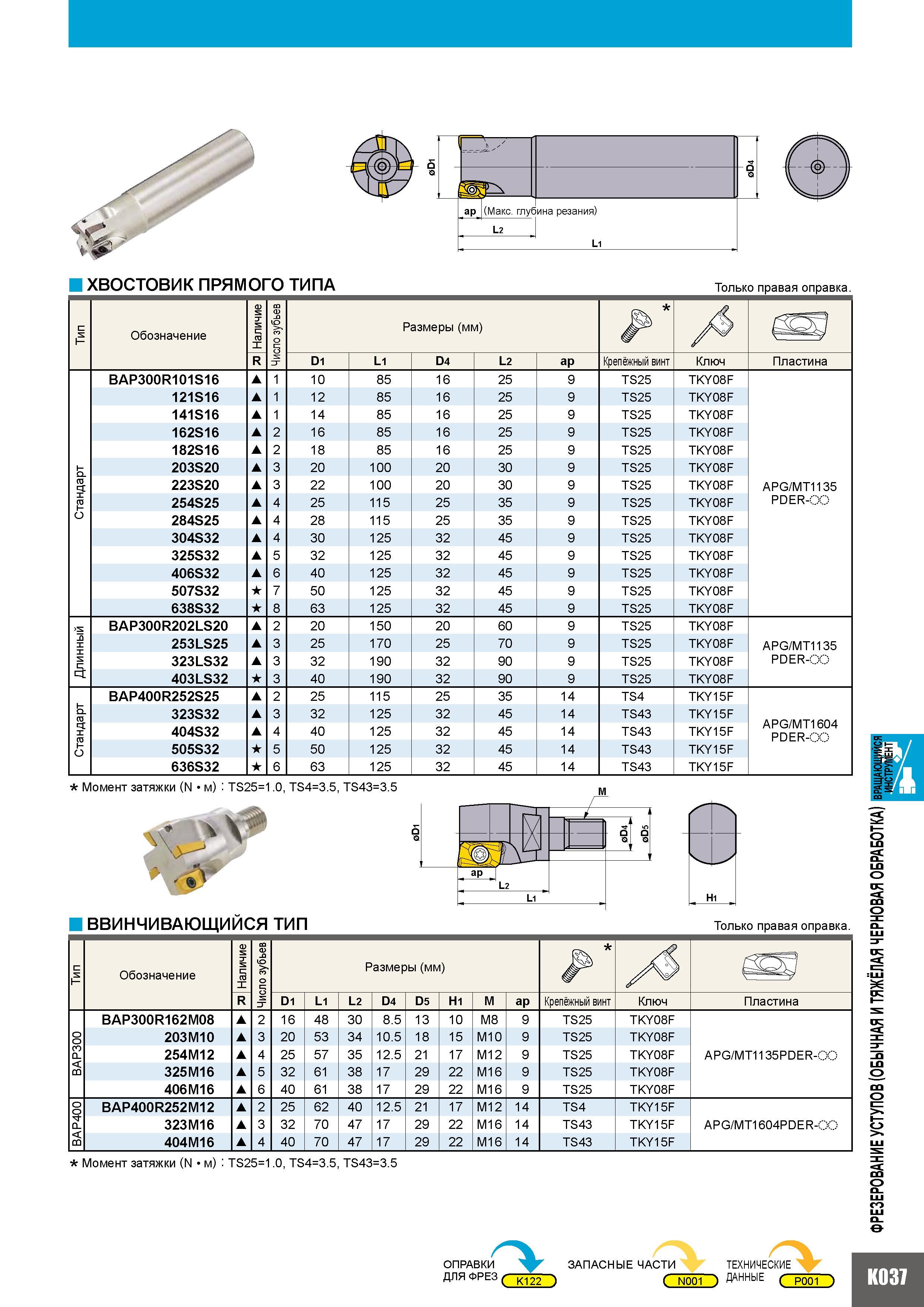

967 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K037

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K037 0967 Lab2u

ХВОСТОВИК ПРЯМОГО ТИПА Только правая оправка Обозначение S т S С X Число зубьев Размеры (мм) А m R D1 L1 D4 L2 ap Крепёжный винт Ключ Пластина BAP300R101S16 i 10 85 16 25 9 TS25 TKY08F 121S16 i 12 85 16 25 9 TS25 TKY08F 141S16 i 14 85 16 25 9 TS25 TKY08F 162S16 2 16 85 16 25 9 TS25 TKY08F 182S16 2 18 85 16 25 9 TS25 TKY08F р о 203S20 3 20 1 00 20 30 9 TS25 TKY08F 223S20 3 22 1 00 20 30 9 TS25 TKY08F APG MT1135 254S25 4 25 115 25 35 9 TS25 TKY08F PDER-GG 284S25 4 28 115 25 35 9 TS25 TKY08F 304S32 4 30 1 25 32 45 9 TS25 TKY08F 325S32 5 32 1 25 32 45 9 TS25 TKY08F 406S32 6 40 125 32 45 9 TS25 TKY08F 507S32 7 50 1 25 32 45 9 TS25 TKY08F 638S32 8 63 1 25 32 45 9 TS25 TKY08F Длинный BAP300R202LS20 2 20 1 50 20 60 9 TS25 TKY08F 253LS25 3 25 1 70 25 70 9 TS25 TKY08F APG MT1135 323LS32 3 32 190 32 90 9 TS25 TKY08F PDER-GG 403LS32 3 40 190 32 90 9 TS25 TKY08F тр о BAP400R252S25 2 25 115 25 35 14 TS4 TKY15F 323S32 3 32 1 25 32 45 14 TS43 TKY15F APG MT1604 PDER-GG 404S32 4 40 1 25 32 45 14 TS43 TKY15F 505S32 5 50 1 25 32 45 14 TS43 TKY15F 636S32 6 63 1 25 32 45 14 TS43 TKY15F о LQ ЙС Os qS О Os с 7 z Ds Момент затяжки (N/м) TS251.0 TS43.5 TS433.5 ВВИНЧИВАЮЩИЙСЯ ТИП Только правая оправка. и Т Обозначение S т S С X Число зубьев Размеры (мм) R D1 L1 L2 D4 D5 H1 M ap Крепёжный винт Ключ Пластина BAP300R162M08 2 16 48 30 8.5 13 10 M8 9 TS25 TKY08F 0 0 203M10 3 20 53 34 10.5 18 15 M10 9 TS25 TKY08F 3 P 254M12 4 25 57 35 12.5 21 17 M12 9 TS25 TKY08F APG MT1135PDER-GG A 325M16 5 32 61 38 17 29 22 M16 9 TS25 TKY08F 406M16 6 40 61 38 17 29 22 M16 9 TS25 TKY08F 0 0 BAP400R252M12 2 25 62 40 12.5 21 17 M12 14 TS4 TKY15F 4 P 323M16 3 32 70 47 17 29 22 M16 14 TS43 TKY15F APG MT1604PDER-GG A 404M16 4 40 70 47 17 29 22 M16 14 TS43 TKY15F OQ 5 о Момент затяжки (N/м) TS251.0 TS43.5 TS433.5 ОПРАВКИ ДЛЯ ФРЕЗ ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ С N001 ) ДАННЫЕ K037
