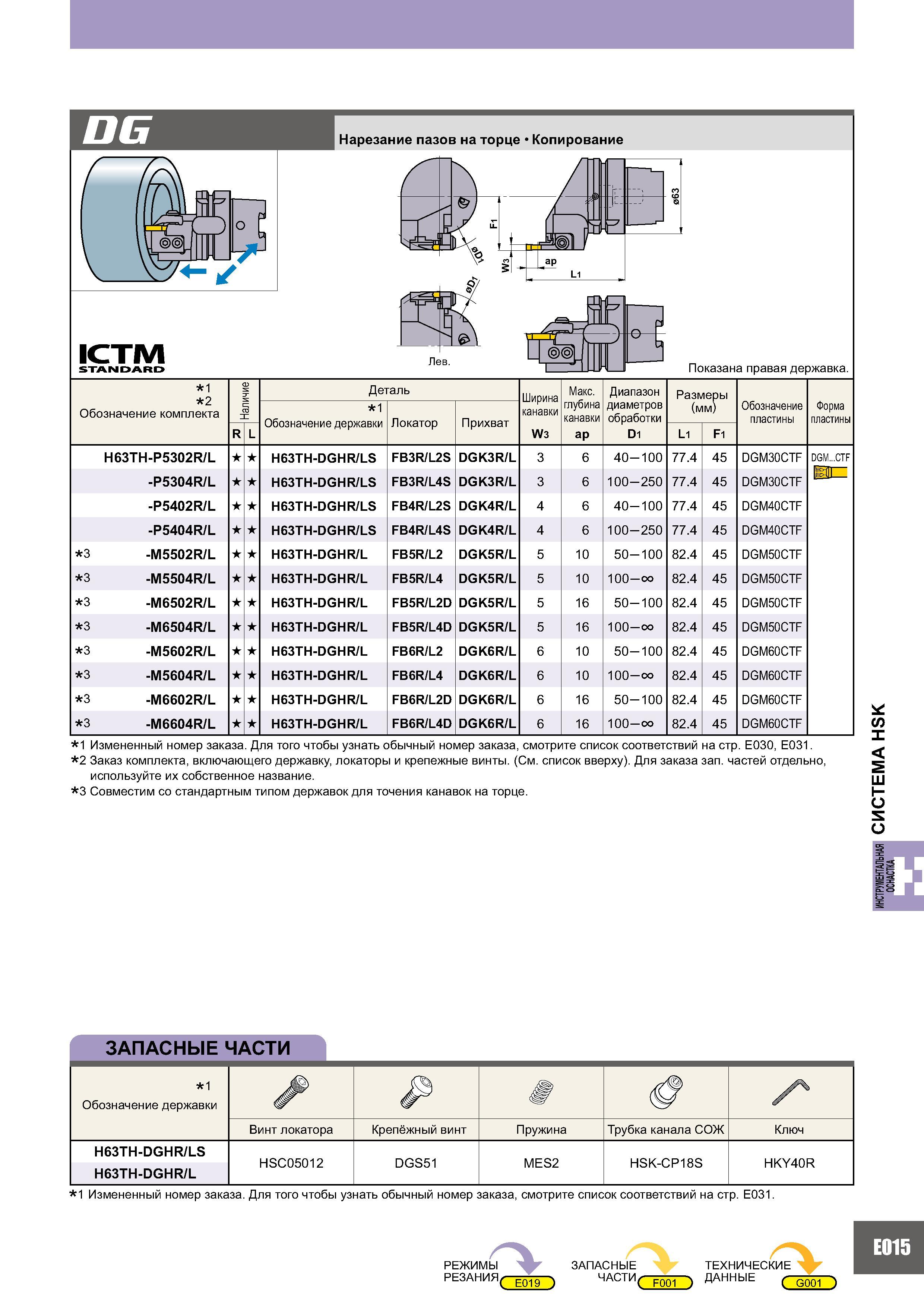

ICTIVI STANDARD e- Показана правая державка. 1 2 Обозначение комплекта Наличие Деталь Ширина канавки W3 Макс. глубина канавки ap Диапазон диаметров обработки D1 Размеры (мм) Обозначение пластины 1 Обозначение державки Локатор Прихват R L L1 F1 H63TH-P5302R/L s s H63TH-DGHR/LS FB3R/L2S DGK3R/L 3 6 40-100 77.4 45 DGM30CTF -P5304R/L s s H63TH-DGHR/LS FB3R/L4S DGK3R/L 3 6 100-250 77.4 45 DGM30CTF -P5402R/L s s H63TH-DGHR/LS FB4R/L2S DGK4R/L 4 6 40-100 77.4 45 DGM40CTF -P5404R/L s s H63TH-DGHR/LS FB4R/L4S DGK4R/L 4 6 100-250 77.4 45 DGM40CTF 3 -M5502R/L s s H63TH-DGHR/L FB5R/L2 DGK5R/L 5 10 50-100 82.4 45 DGM50CTF 3 -M5504R/L s s H63TH-DGHR/L FB5R/L4 DGK5R/L 5 10 100-у 82.4 45 DGM50CTF 3 -M6502R/L s s H63TH-DGHR/L FB5R/L2D DGK5R/L 5 16 50-100 82.4 45 DGM50CTF 3 -M6504R/L s s H63TH-DGHR/L FB5R/L4D DGK5R/L 5 16 100-у 82.4 45 DGM50CTF 3 -M5602R/L s s H63TH-DGHR/L FB6R/L2 DGK6R/L 6 10 50-100 82.4 45 DGM60CTF 3 -M5604R/L s s H63TH-DGHR/L FB6R/L4 DGK6R/L 6 10 100-у 82.4 45 DGM60CTF 3 -M6602R/L s s H63TH-DGHR/L FB6R/L2D DGK6R/L 6 16 50-100 82.4 45 DGM60CTF 3 -M6604R/L s s H63TH-DGHR/L FB6R/L4D DGK6R/L 6 16 100-у 82.4 45 DGM60CTF Форма пластины DGM...CTF 1 Измененный номер заказа. Для того чтобы узнать обычный номер заказа, смотрите список соответствий 2 Заказ комплекта, включающего державку, локаторы и крепежные винты. (См. список вверху). Для заказа используйте их собственное название. 3 Совместим со стандартным типом державок для точения канавок на торце. на стр. Е030, E031. зап. частей отдельно, ЗАПАСНЫЕ И Т С А “Г 1 Обозначение державки ✓ Р Z4 Винт локатора Крепёжный винт Пружина Трубка канала СОЖ Ключ H63TH-DGHR/LS HSC05012 DGS51 MES2 HSK-CP18S HKY40R H63TH-DGHR/L 1 Измененный номер заказа. Для того чтобы узнать обычный номер заказа, смотрите список соответствий на стр. Е031. РЕЖИМЫ РЕЗАНИЯ ( E019 ) ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИСЖО ДАННЫЕ ПзгоГ Нарезание пазов на торце Копирование E015 ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА HSK ОСНАСТКА
