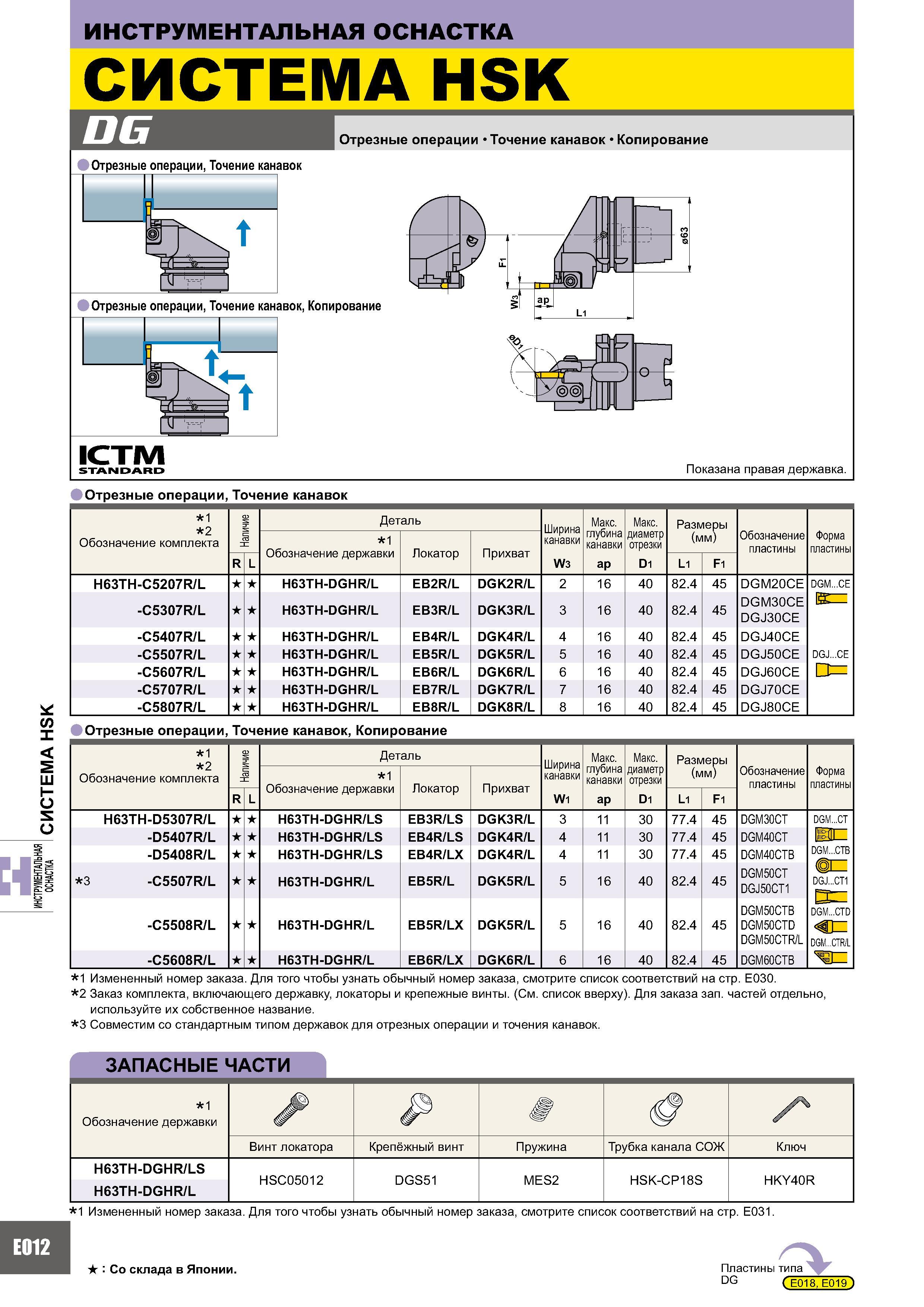

ИНСТРУМЕНТАЛЬНАЯ г оснастка СИСТЕМА HSK E012 ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА СИСТЕМА HSK 1 2 Обозначение комплекта Наличие Деталь Ширина канавки Макс. глубина канавки Макс. Размеры 1 Обозначение державки Локатор Прихват диаметр отрезки (мм) Обозначение пластины Форма пластины R L W3 ap D1 L1 F1 H63TH-C5207R/L H63TH-DGHR/L EB2R/L DGK2R/L 2 16 40 82.4 45 DGM20CE DGM...CE -C5307R/L H63TH-DGHR/L EB3R/L DGK3R/L 3 16 40 82.4 45 DGM30CE DGJ30CE К -C5407R/L H63TH-DGHR/L EB4R/L DGK4R/L 4 16 40 82.4 45 DGJ40CE -C5507R/L H63TH-DGHR/L EB5R/L DGK5R/L 5 16 40 82.4 45 DGJ50CE DGJ...CE -C5607R/L H63TH-DGHR/L EB6R/L DGK6R/L 6 16 40 82.4 45 DGJ60CE ц= -C5707R/L H63TH-DGHR/L EB7R/L DGK7R/L 7 16 40 82.4 45 DGJ70CE -C5807R/L H63TH-DGHR/L EB8R/L DGK8R/L 8 16 40 82.4 45 DGJ80CE Отрезные операции, Точение канавок, Копирование 1 2 Обозначение комплекта е и ич а Н Деталь Ширина канавки Макс. глубина канавки Макс. Размеры 1 Обозначение державки Локатор Прихват диаметр отрезки (мм) Обозначение пластины Форма пластины R L W1 ap D1 L1 F1 H63TH-D5307R/L H63TH-DGHR/LS EB3R/LS DGK3R/L 3 11 30 77.4 45 DGM30CT DGM...CT -D5407R/L H63TH-DGHR/LS EB4R/LS DGK4R/L 4 11 30 77.4 45 DGM40CT BDZ -D5408R/L H63TH-DGHR/LS EB4R/LX DGK4R/L 4 11 30 77.4 45 DGM40CTB DGM...CTB 3 -C5507R/L H63TH-DGHR/L EB5R/L DGK5R/L 5 16 40 82.4 45 DGM50CT DGJ50CT1 <уС DGJ...CT1 &= DGM...CTD < П DGM...CTR/L -C5508R/L H63TH-DGHR/L EB5R/LX DGK5R/L 5 16 40 82.4 45 1 со о 2 TTT ООО 000 555 MMM ООО ООО -C5608R/L H63TH-DGHR/L EB6R/LX DGK6R/L 6 16 40 82.4 45 DGM60CTB 1 Измененный номер заказа. Для того чтобы узнать обычный номер заказа, смотрите список соответствий на стр. Е030. 2 Заказ комплекта, включающего державку, локаторы и крепежные винты. (См. список вверху). Для заказа зап. частей отдельно, используйте их собственное название. 3 Совместим со стандартным типом державок для отрезных операции и точения канавок. ЗАПАСНЫЕ И Т С А “Г 1 Обозначение державки Р У' Винт локатора Крепёжный винт Пружина Трубка канала СОЖ Ключ H63TH-DGHR/LS HSC05012 DGS51 MES2 HSK-CP18S HKY40R H63TH-DGHR/L 1 Измененный номер заказа. Для того чтобы узнать обычный номер заказа, смотрите список соответствий на стр. Е031. Со склада в Японии. I типа Пластины DG ( E018, E019)
