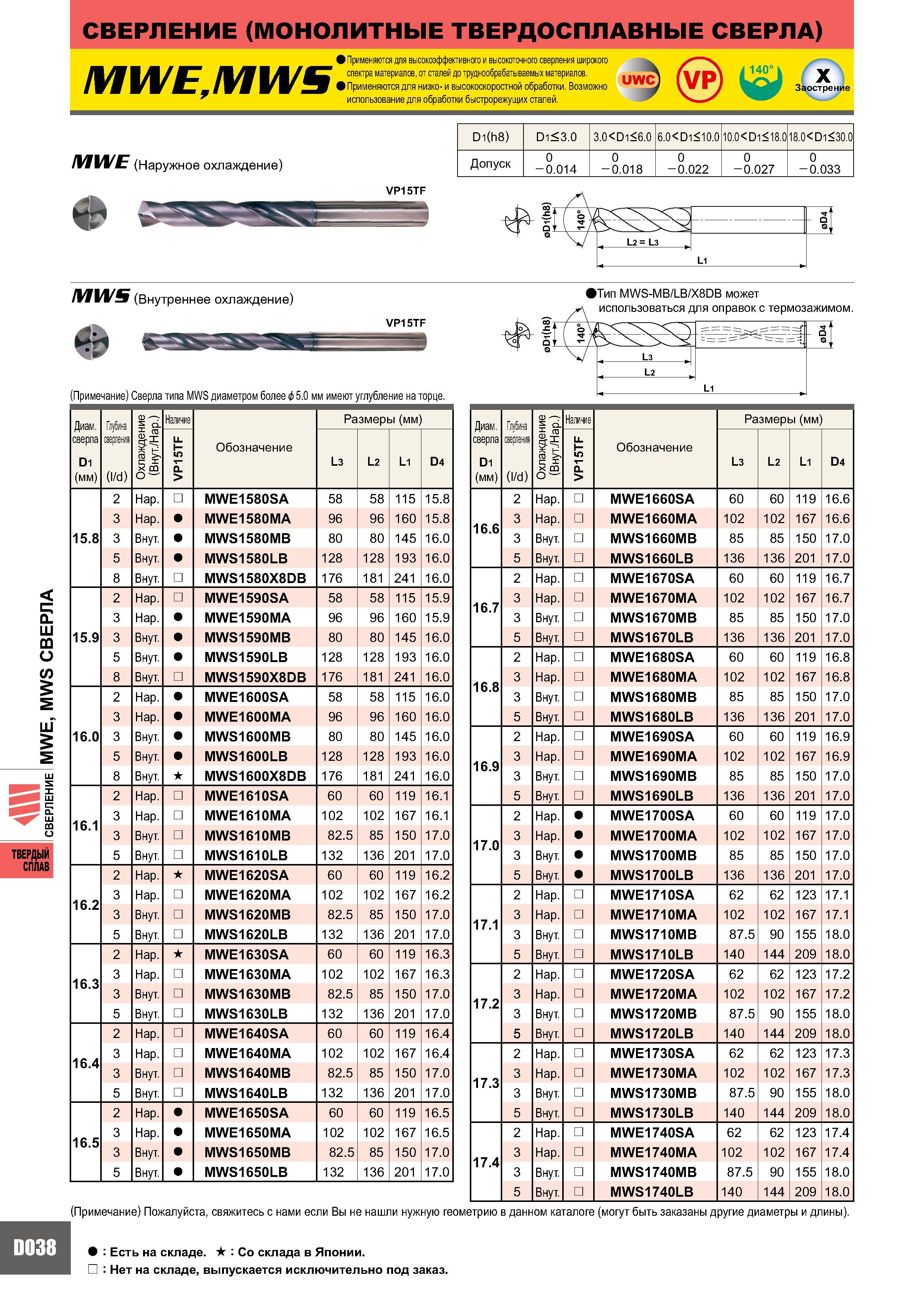

СВЕРЛЕНИЕ (МОНОЛИТНЫЕ ТВЕРДОСПЛАВНЫЕ СВЕРЛА) MWE.MWS. Применяются для высокоэффективного и высокоточного сверления широкого спектра материалов, от сталей до труднообрабатываемых материалов. Применяются для низко- и высокоскоростной обработки. Возможно использование для обработки быстрорежущих сталей. uwc (vp £0 MWE ( Наружное охлаждение) VP15TF < О О) СО О Твердый сплав /WWS (Внутреннее охлаждение) VP15TF (Примечание) Сверла типа MWS диаметром более & 5.0 мм имеют углубление на торце. Диаметр сверла D1 (мм) Глубина сверления (l/d) на аут О( Наличие Размеры (мм) VP15TF Обозначение L3 L2 L1 D4 2 Нар. MWE1580SA 58 58 115 15.8 3 Нар. MWE1580MA 96 96 160 15.8 15.8 3 Внут. MWS1580MB 80 80 145 16.0 5 Внут. MWS1580LB 128 128 193 16.0 8 Внут. MWS1580X8DB 176 181 241 16.0 2 Нар. MWE1590SA 58 58 115 15.9 3 Нар. MWE1590MA 96 96 160 15.9 15.9 3 Внут. MWS1590MB 80 80 145 16.0 5 Внут. MWS1590LB 128 128 193 16.0 8 Внут. MWS1590X8DB 176 181 241 16.0 2 Нар. MWE1600SA 58 58 115 16.0 3 Нар. MWE1600MA 96 96 160 16.0 16.0 3 Внут. MWS1600MB 80 80 145 16.0 5 Внут. MWS1600LB 128 128 193 16.0 8 Внут. s MWS1600X8DB 176 181 241 16.0 2 Нар. MWE1610SA 60 60 119 16.1 16.1 3 Нар. MWE1610MA 102 102 167 16.1 3 Внут. MWS1610MB 82.5 85 150 17.0 5 Внут. MWS1610LB 132 136 201 17.0 2 Нар. s MWE1620SA 60 60 119 16.2 16.2 3 Нар. MWE1620MA 102 102 167 16.2 3 Внут. MWS1620MB 82.5 85 150 17.0 5 Внут. MWS1620LB 132 136 201 17.0 2 Нар. s MWE1630SA 60 60 119 16.3 16.3 3 Нар. MWE1630MA 102 102 167 16.3 3 Внут. MWS1630MB 82.5 85 150 17.0 5 Внут. MWS1630LB 132 136 201 17.0 2 Нар. MWE1640SA 60 60 119 16.4 16.4 3 Нар. MWE1640MA 102 102 167 16.4 3 Внут. MWS1640MB 82.5 85 150 17.0 5 Внут. MWS1640LB 132 136 201 17.0 2 Нар. MWE1650SA 60 60 119 16.5 16.5 3 Нар. MWE1650MA 102 102 167 16.5 3 Внут. MWS1650MB 82.5 85 150 17.0 5 Внут. MWS1650LB 132 136 201 17.0 Тип MWS-MB/LB/X8DB может использоваться для оправок с термозажимом. Диаметр сверла D1 (мм) Глубина сверления (l/d) Охлаждение (Внут./Нар.) Наличие Размеры (мм) VP15TF Обозначение L3 L2 L1 D4 2 Нар. MWE1660SA 60 60 119 16.6 16.6 3 Нар. MWE1660MA 102 102 167 16.6 3 Внут. MWS1660MB 85 85 150 17.0 5 Внут. MWS1660LB 136 136 201 17.0 2 Нар. MWE1670SA 60 60 119 16.7 16.7 3 Нар. MWE1670MA 102 102 167 16.7 3 Внут. MWS1670MB 85 85 150 17.0 5 Внут. MWS1670LB 136 136 201 17.0 2 Нар. MWE1680SA 60 60 119 16.8 16.8 3 Нар. MWE1680MA 102 102 167 16.8 3 Внут. MWS1680MB 85 85 150 17.0 5 Внут. MWS1680LB 136 136 201 17.0 2 Нар. MWE1690SA 60 60 119 16.9 16.9 3 Нар. MWE1690MA 102 102 167 16.9 3 Внут. MWS1690MB 85 85 150 17.0 5 Внут. MWS1690LB 136 136 201 17.0 2 Нар. MWE1700SA 60 60 119 17.0 17.0 3 Нар. MWE1700MA 102 102 167 17.0 3 Внут. MWS1700MB 85 85 150 17.0 5 Внут. MWS1700LB 136 136 201 17.0 2 Нар. MWE1710SA 62 62 123 17.1 17.1 3 Нар. MWE1710MA 102 102 167 17.1 3 Внут. MWS1710MB 87.5 90 155 18.0 5 Внут. MWS1710LB 140 144 209 18.0 2 Нар. MWE1720SA 62 62 123 17.2 17.2 3 Нар. MWE1720MA 102 102 167 17.2 3 Внут. MWS1720MB 87.5 90 155 18.0 5 Внут. MWS1720LB 140 144 209 18.0 2 Нар. MWE1730SA 62 62 123 17.3 17.3 3 Нар. MWE1730MA 102 102 167 17.3 3 Внут. MWS1730MB 87.5 90 155 18.0 5 Внут. MWS1730LB 140 144 209 18.0 2 Нар. MWE1740SA 62 62 123 17.4 17.4 3 Нар. MWE1740MA 102 102 167 17.4 3 Внут. MWS1740MB 87.5 90 155 18.0 5 Внут. MWS1740LB 140 144 209 18.0 (Примечание) Пожалуйста, свяжитесь с нами если Вы не нашли нужную геометрию в данном каталоге (могут быть заказаны другие диаметры и длины). Есть на складе. S Со склада в Японии. Нет на складе, выпускается исключительно под заказ.
