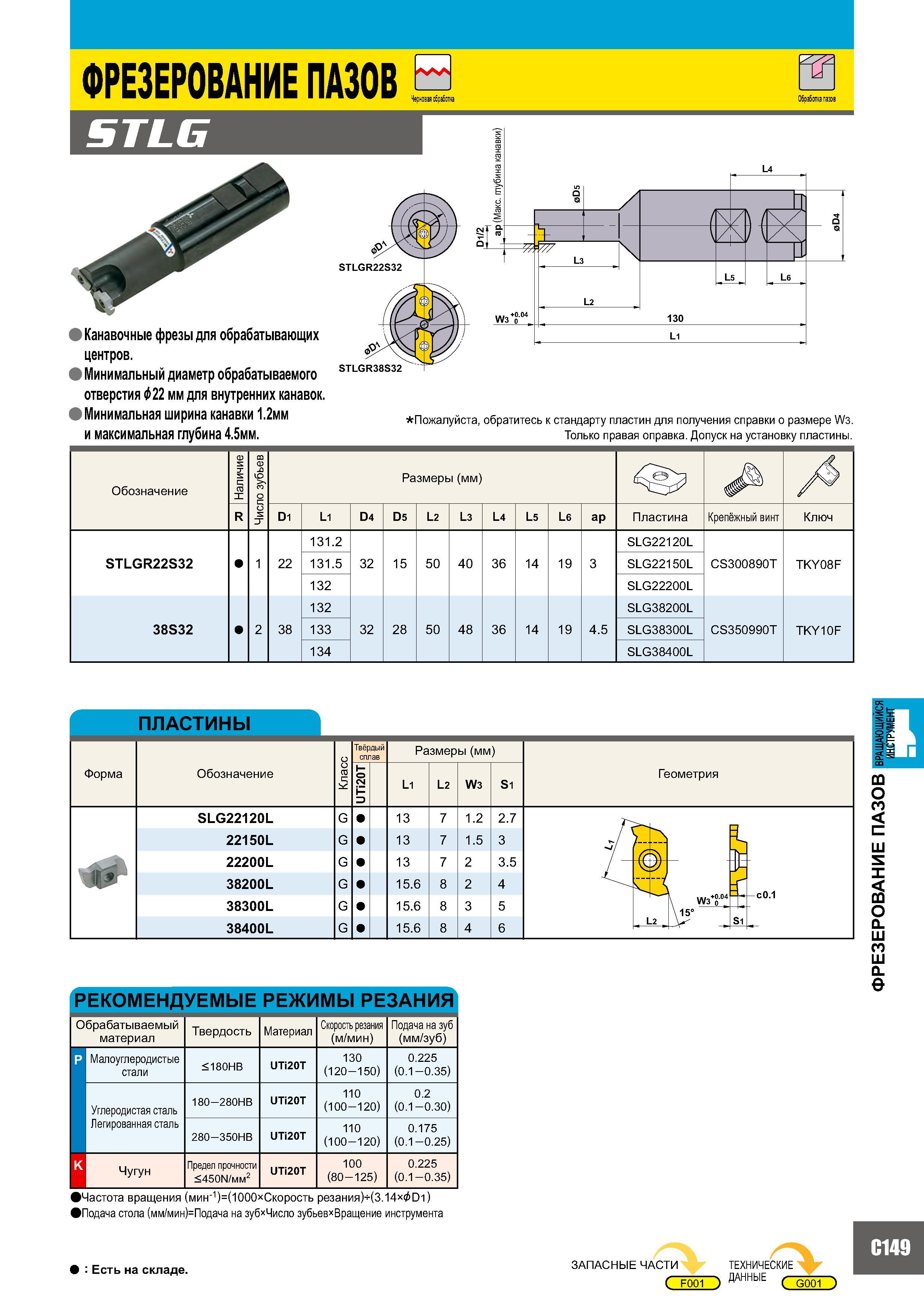

Минимальный диаметр обрабатываемого STLGR38S32 отверстия & 22 мм для внутренних канавок. Минимальная ширина канавки 12мм Пожалуйста, обратитесь к стандарту пластин для получения справки о размере W3. и максимальная глубина 4.5мм. Только правая оправка. Допуск на установку пластины. Обозначение Наличие Число зубьев Размеры (мм) А R D1 L1 D4 D5 L2 L3 L4 L5 L6 ap Пластина Крепёжный винт Ключ 131.2 SLG22120L STLGR22S32 1 22 131.5 32 15 50 40 36 14 19 3 SLG22150L CS300890T TKY08F 132 SLG22200L 132 SLG38200L 38S32 2 38 133 134 32 28 50 48 36 14 19 4.5 SLG38300L SLG38400L CS350990T TKY10F ПЛАСТИНЫ Обозначение с с а К Твёрдый сплав Размеры (мм) UTI20T L1 L2 W3 S1 SLG22120L G 13 7 1.2 2.7 22150L G 13 7 1.5 3 22200L G 13 7 2 3.5 38200L G 15.6 8 2 4 38300L G 15.6 8 3 5 38400L G 15.6 8 4 6 Форма Геометрия W3+ ft. 04 S1 c 0.1 Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) P Малоуглеродистые стали <180HB UTi20T 130 (120 -150) 0.225 (0.1 -0.35) Углеродистая сталь 180-280HB UTi20T 110 (100 -120) 0.2 (0.1 -0.30) Легированная сталь 280-350HB UTi20T 110 (100 -120) 0.175 (0.1 -0.25) K Чугун Предел прочности <450И/мм2 UTi20T 100 (80 -125) 0.225 (0.1 -0.35) Частота вращения (мин-1)=(1000 Скорость резанияИ3.14 & Di) Подача стола (мм/мин)=Подача на зуб Число зубьев Вращение инструмента Есть на складе. Запасные части к инструменту С F001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ С G001 ) C149 ФРЕЗЕРОВАНИЕ ПАЗОВ Вращающийся инструмент
