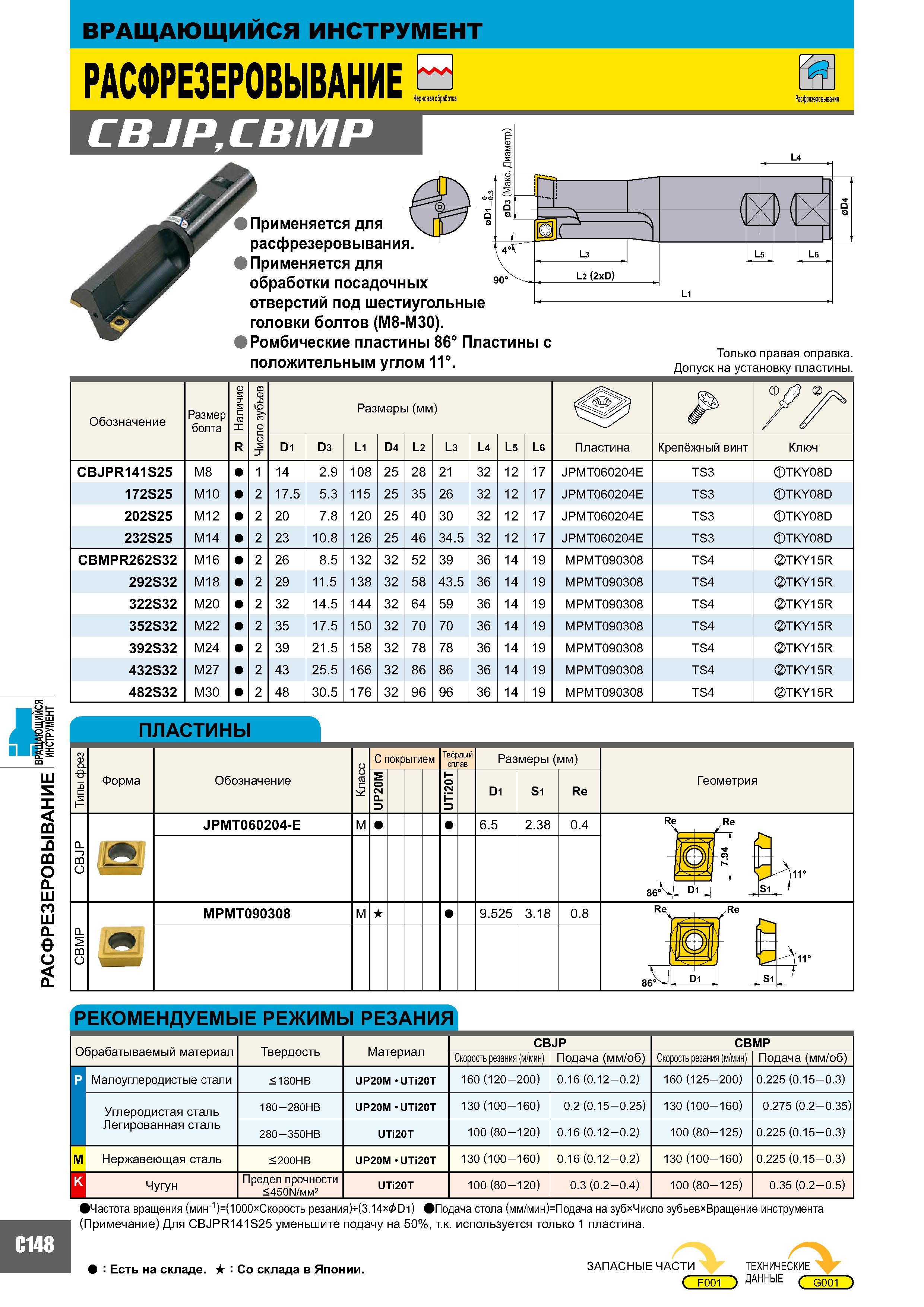

826 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.C148

Каталог MITSUBISHI 2007 Режущий инструмент Стр. C148 0826 Lab2u

РАСФРЕЗЕРОВЫВАНИЕ ВвЕИиЙТСЯ Вращающийся инструмент CBJP.CBMP Применяется для расфрезеровывания. Применяется для обработки посадочных отверстий под шестиугольные головки болтов (M8-M3G). Ромбические пластины 86° Пластины с положительным углом 11°. Только правая оправка. Допуск на установку пластины. Обозначение Размер болта е s S та X Число зубьев Размеры (мм) /Г) 7/ R D1 D3 L1 D4 L2 L3 L4 L5 L6 Пластина Крепёжный винт Ключ CBJPR141S25 M8 1 14 2.9 1 08 25 28 21 32 12 17 JPMT060204E TS3 TKY08D 172S25 M10 2 17.5 5.3 115 25 35 26 32 12 17 JPMT060204E TS3 TKY08D 2G2S25 M12 2 20 7.8 1 20 25 40 30 32 12 17 JPMT060204E TS3 TKY08D 232S25 M14 2 23 10.8 1 26 25 46 34.5 32 12 17 JPMT060204E TS3 TKY08D CBMPR262S32 M16 2 26 8.5 1 32 32 52 39 36 14 19 MPMT090308 TS4 XTKY15R 292S32 M18 2 29 11.5 138 32 58 43.5 36 14 19 MPMT090308 TS4 XTKY15R 322S32 M20 2 32 14.5 1 44 32 64 59 36 14 19 MPMT090308 TS4 XTKY15R 352S32 M22 2 35 17.5 1 50 32 70 70 36 14 19 MPMT090308 TS4 XTKY15R 392S32 M24 2 39 21.5 1 58 32 78 78 36 14 19 MPMT090308 TS4 XTKY15R 432S32 M27 2 43 25.5 1 66 32 86 86 36 14 19 MPMT090308 TS4 XTKY15R 482S32 M30 2 48 30.5 176 32 96 96 36 14 19 MPMT090308 TS4 XTKY15R ПЛАСТИНЫ Форма Обозначение с с га К С покрытием Твёрдый сплав Размеры (мм) UP20M I UTI2GT I D1 S1 Re JPMTG6G2G4-E M 6.5 2.38 0.4 MPMTG9G3G8 M 9.525 3.18 0.8 Геометрия Re о h)' Л г J D 1 и е J-", S1 Рекомендуемые режимы резания брабатываемый материал Твердость Материал CBJP CBMP Скорость резания(м/мин) Подача (мм/об) Скорость резания(м/мин) Подача (мм/об) Малоуглеродистые стали <180HB UP2GM UTI2GT 160 (120-200) 0.16 (0.12 - 0.2) 160 (125-200) 0.225 (0.15 -0.3) Углеродистая сталь Легированная сталь 180-280HB UP2GM UTI2GT 130 (100-160) 0.2 (0.15 - 0.25) 130 (100-160) 0.275 (0.2-0.35) 280-350HB UTI2GT 100 (80-120) 0.16 (0.12 - 0.2) 100 (80-125) 0.225 (0.15 -0.3) Нержавеющая сталь <200HB UP2GM UTI2GT 130 (100-160) 0.16 (0.12 - 0.2) 130 (100-160) 0.225 (0.15 -0.3) Чугун Предел прочности <450№мм2 UTI2GT 100 (80-120) 0.3 (0.2 - 0.4) 100 (80-125) 0.35 (0.2-0.5) Частота вращения (мин-1)=(1000хСкорость резанияН3.14х& D1) Подача стола (мм/мин)=Подача на зубхЧисло зубьевхВращение инструмента (Примечание) Для CBJPR141S25 уменьшите подачу на 50%, т.к. используется только 1 пластина. C148 Есть на складе. Со склада в Японии. Запасные части к инструменту ТЕХНИЧЕСКИЕ С F001 ) ДАННЫЕ с G001 ) Re 11 Re 11
