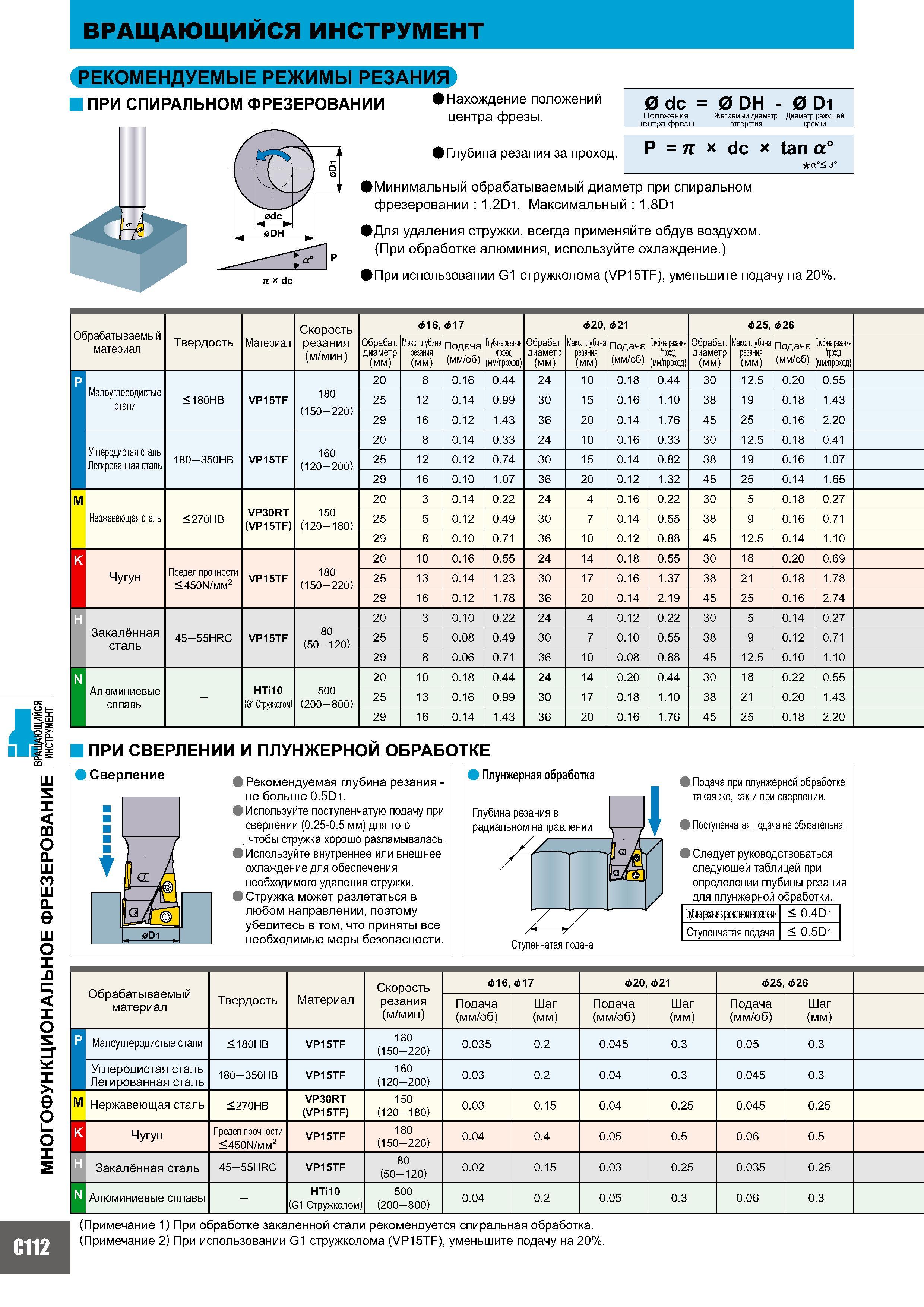

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ ВРИНСТРУ1МЕНТЯ C112 Вращающийся инструмент Рекомендуемые режимы резания ПРИ СПИРАЛЬНОМ ФРЕЗЕРОВАНИИ Нахождение положений центра фрезы. Глубина резания за проход. 0 dc = 0 DH - 0 Dl Положения Желаемый диаметр Диаметр режущей центра фрезы отверстия кромки P = ) х dc х tan а° а°< 3° Минимальный обрабатываемый диаметр при спиральном фрезеровании 1.2D1. Максимальный 1.8D1 Для удаления стружки, всегда применяйте обдув воздухом. (При обработке алюминия, используйте охлаждение.) При использовании G1 стружколома (VP15TF), уменьшите подачу на 20%. Обрабатываемый материал Твердость Материал Скорость резания (м/мин) &16, & 17 & 20, & 21 & 25, & 26 Обрабат. диаметр (мм) Макс. глубина резания (мм) Подача (мм/об) Глубина резания /проход (мм/проход) Обрабат. диаметр (мм) Макс. глубина резания (мм) Подача (мм/об) Глубина резания /проход (мм/проход) Обрабат. диаметр (мм) Макс. глубина резания (мм) Подача (мм/об) Глубина резания /проход (мм/проход) Малоуглеродистые стали < 180HB VP15TF 180 (150-220) 20 8 0.16 0.44 24 10 0.18 0.44 30 12.5 0.20 0.55 25 12 0.14 0.99 30 15 0.16 1.10 38 19 0.18 1.43 29 16 0.12 1.43 36 20 0.14 1.76 45 25 0.16 2.20 Углеродистая сталь Легированная сталь 180-350HB VP15TF 160 (120-200) 20 8 0.14 0.33 24 10 0.16 0.33 30 12.5 0.18 0.41 25 12 0.12 0.74 30 15 0.14 0.82 38 19 0.16 1.07 29 16 0.10 1.07 36 20 0.12 1.32 45 25 0.14 1.65 M Нержавеющая сталь <270HB VP30RT (VP15TF) 150 (120-180) 20 3 0.14 0.22 24 4 0.16 0.22 30 5 0.18 0.27 25 5 0.12 0.49 30 7 0.14 0.55 38 9 0.16 0.71 29 8 0.10 0.71 36 10 0.12 0.88 45 12.5 0.14 1.10 K Чугун Предел прочности <450И/мм2 VP15TF 180 (150-220) 20 10 0.16 0.55 24 14 0.18 0.55 30 18 0.20 0.69 25 13 0.14 1.23 30 17 0.16 1.37 38 21 0.18 1.78 29 16 0.12 1.78 36 20 0.14 2.19 45 25 0.16 2.74 H Закалённая сталь 45-55HRC VP15TF 80 (50-120) 20 3 0.10 0.22 24 4 0.12 0.22 30 5 0.14 0.27 N 25 5 0.08 0.49 30 7 0.10 0.55 38 9 0.12 0.71 29 8 0.06 0.71 36 10 0.08 0.88 45 12.5 0.10 1.10 Алюминиевые сплавы - HTi10 (G1 Стружколом) 500 (200-800) 20 10 0.18 0.44 24 14 0.20 0.44 30 18 0.22 0.55 25 13 0.16 0.99 30 17 0.18 1.10 38 21 0.20 1.43 29 16 0.14 1.43 36 20 0.16 1.76 45 25 0.18 2.20 ПРИ СВЕРЛЕНИИ И ПЛУНЖЕРНОЙ ОБРАБОТКЕ Сверление Рекомендуемая глубина резания -не больше 0.5D1. Используйте поступенчатую подачу при сверлении (0.25-0.5 мм) для того чтобы стружка хорошо разламывалась. Используйте внутреннее или внешнее охлаждение для обеспечения необходимого удаления стружки. Стружка может разлетаться в любом направлении, поэтому убедитесь в том, что приняты все необходимые меры безопасности. Плунжерная обработка Глубина резания в радиальном направлении Подача при плунжерной обработке такая же, как и при сверлении. Поступенчатая подача не обязательна. Следует руководствоваться следующей таблицей при определении глубины резания для плунжерной обработки. Ступенчатая подача Глубина резани в радиальном направлении D1 0 VI Ступенчатая подача < 0.5D1 Твердость Материал Скорость резания (м/мин) &16, & 17 &20, &21 & 25, & 26 uu jdud 1 ыиешмыи материал Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) Подача (мм/об) Шаг (мм) 1 M Малоуглеродистые стали <180HB VP15TF 180 (150-220) 0.035 0.2 0.045 0.3 0.05 0.3 Углеродистая сталь Легированная сталь 180-350HB VP15TF 160 (120-200) 0.03 0.2 0.04 0.3 0.045 0.3 Нержавеющая сталь <270HB VP30RT (VP15TF) 150 (120-180) 0.03 0.15 0.04 0.25 0.045 0.25 K Чугун Предел прочности <450Ы/мм2 VP15TF 180 (150-220) 0.04 0.4 0.05 0.5 0.06 0.5 H Закалённая сталь 45-55HRC VP15TF 80 (50-120) 0.02 0.15 0.03 0.25 0.035 0.25 N Алюминиевые сплавы - HTi10 (G1 Стружколом) 500 (200-800) 0.04 0.2 0.05 0.3 0.06 0.3 (Примечание 1) При обработке закаленной стали рекомендуется спиральная обработка. (Примечание 2) При использовании G1 стружколома (VP15TF), уменьшите подачу на 20%.
