638 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B254

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B254 0638 Lab2u

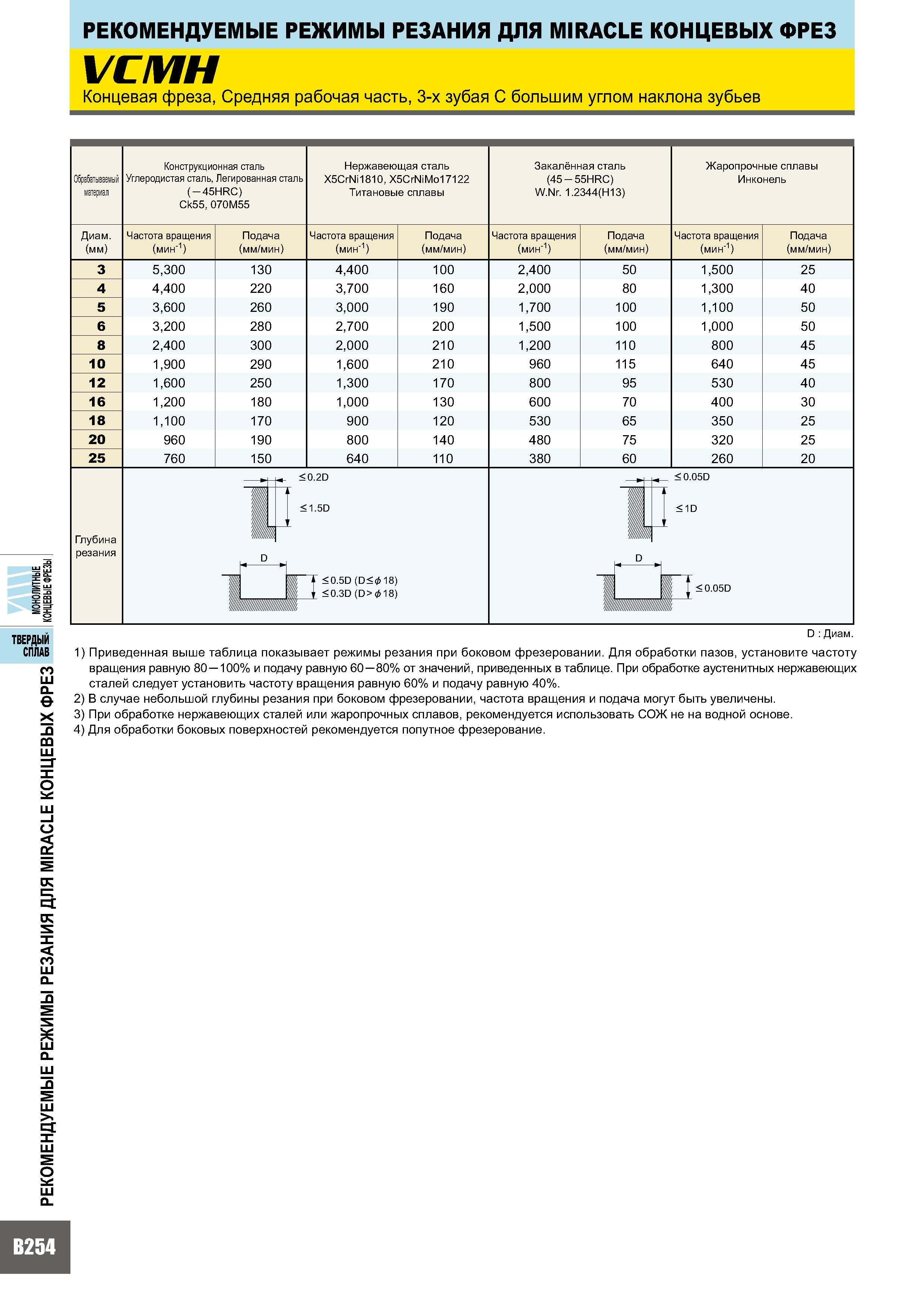

Рекомендуемые режимы резания ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ VCMH Концевая фреза, Средняя рабочая часть, 3-х зубая С большим углом наклона зубьев материал Конструкционная сталь Углеродистая сталь, Легированная сталь (-45HRC) Ck55, 070M55 Нержавеющая сталь X5CrNi1810, X5CrNiMo17122 Титановые сплавы Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 3 5,300 130 4,400 100 2,400 50 1,500 25 4 4,400 220 3,700 160 2,000 80 1,300 40 5 3,600 260 3,000 190 1,700 100 1,100 50 6 3,200 280 2,700 200 1,500 100 1,000 50 8 2,400 300 2,000 210 1,200 110 800 45 10 1,900 290 1,600 210 960 115 640 45 12 1,600 250 1,300 170 800 95 530 40 16 1,200 180 1,000 130 600 70 400 30 18 1,100 170 900 120 530 65 350 25 20 960 190 800 140 480 75 320 25 25 760 150 640 110 380 60 260 20 Закалённая сталь (45-55HRC) W.Nr. 1.2344(H13) Жаропрочные сплавы Инконель Твердый сплав Глубина резания СО Q. е >< -Q СО D Диам. 1) Приведенная выше таблица показывает режимы резания при боковом фрезеровании. Для обработки пазов, установите частоту вращения равную 80-100% и подачу равную 60-80% от значений, приведенных в таблице. При обработке аустенитных нержавеющих сталей следует установить частоту вращения равную 60% и подачу равную 40%. 2) В случае небольшой глубины резания при боковом фрезеровании, частота вращения и подача могут быть увеличены. 3) При обработке нержавеющих сталей или жаропрочных сплавов, рекомендуется использовать СОЖ не на водной основе. 4) Для обработки боковых поверхностей рекомендуется попутное фрезерование. О О к к S X с со О. S О. о B254
