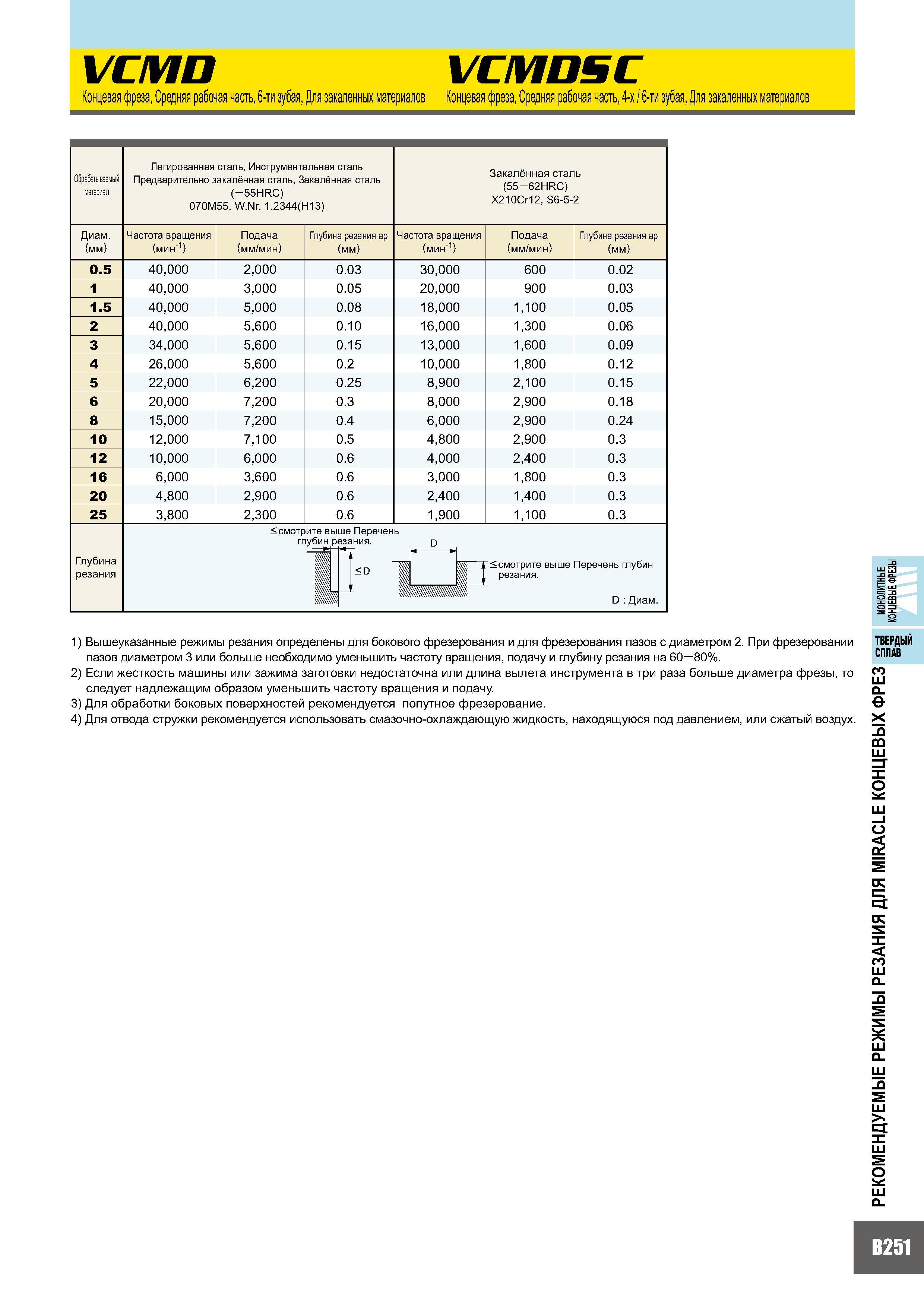

635 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B251

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B251 0635 Lab2u

VCMD VCMDSC Концевая фреза, Средняя рабочая часть, 6-ти зубая, Для закаленных материалов Концевая фреза, Средняя рабочая часть, 4-х / 6-ти зубая, Для закаленных материалов Обрабатываемый материал Легированная сталь, Инструментальная сталь Предварительно закалённая сталь, Закалённая сталь ( 55HRC) 070M55, W.Nr. 1.2344(H13) Закалённая сталь (55 62HRC) X210Cr12, S6-5-2 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) 0.5 40,000 2,000 0.03 30,000 600 0.02 1 40,000 3,000 0.05 20,000 900 0.03 1.5 40,000 5,000 0.08 18,000 1,100 0.05 2 40,000 5,600 0.10 16,000 1,300 0.06 3 34,000 5,600 0.15 13,000 1,600 0.09 4 26,000 5,600 0.2 10,000 1,800 0.12 5 22,000 6,200 0.25 8,900 2,100 0.15 6 20,000 7,200 0.3 8,000 2,900 0.18 8 15,000 7,200 0.4 6,000 2,900 0.24 10 12,000 7,100 0.5 4,800 2,900 0.3 12 10,000 6,000 0.6 4,000 2,400 0.3 16 6,000 3,600 0.6 3,000 1,800 0.3 20 4,800 2,900 0.6 2,400 1,400 0.3 25 3,800 2,300 0.6 1,900 1,100 0.3 Глубина резания < смотрите вь глубин р 1 ше Перечень езания. d < D Я шшшш <смотрите выше Перечень глубин резания. D Диам. 1) Вышеуказанные режимы резания определены для бокового фрезерования и для фрезерования пазов с диаметром 2. При фрезеровании пазов диаметром 3 или больше необходимо уменьшить частоту вращения, подачу и глубину резания на 60 80%. 2) Если жесткость машины или зажима заготовки недостаточна или длина вылета инструмента в три раза больше диаметра фрезы, то следует надлежащим образом уменьшить частоту вращения и подачу. 3) Для обработки боковых поверхностей рекомендуется попутное фрезерование. 4) Для отвода стружки рекомендуется использовать смазочно-охлаждающую жидкость, находящуюся под давлением, или сжатый воздух. Рекомендуемые режимы резания ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ 35 МОНОЛИТНЫЕ вДД Концевые фрезы B251
