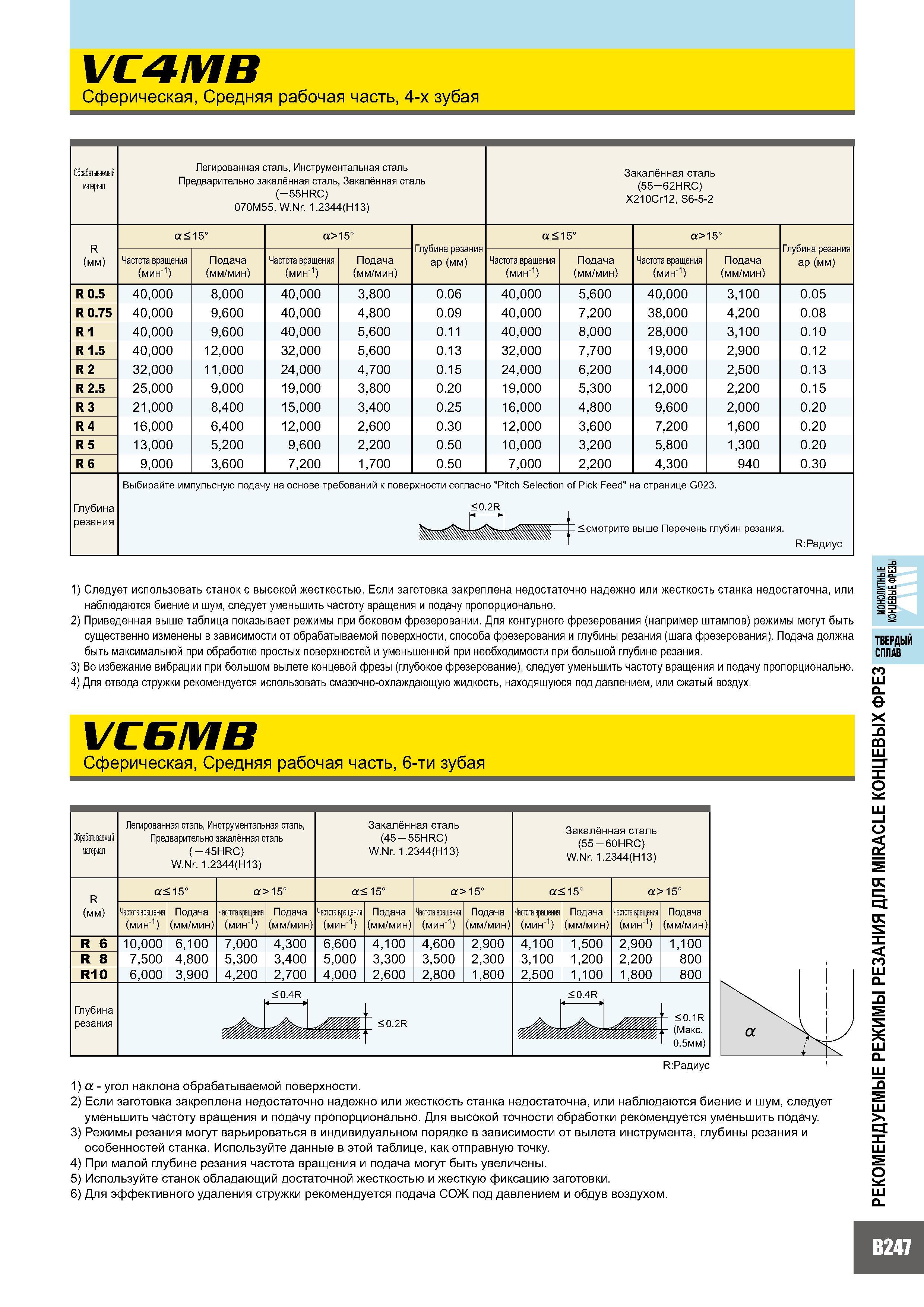

631 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B247

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B247 0631 Lab2u

VC4MB Сферическая, Средняя рабочая часть, 4-х зубая Обрабатываемый материал Легированная сталь, Инструментальная сталь Предварительно закалённая сталь, Закалённая сталь (-55HRC) 070M55, W.Nr. 1.2344(H13) Закалённая сталь (55-62HRC) X210Cr12, S6-5-2 R (мм) а< 15° а>15° Глубина резания ap (мм) а< 15° а>15° Глубина резания ap (мм) Частота вращения (мин-1) Подача (мм/мин) R 0.5 40,000 8,000 40,000 3,800 0.06 40,000 5,600 40,000 3,100 0.05 R 0.75 40,000 9,600 40,000 4,800 0.09 40,000 7,200 38,000 4,200 0.08 R 1 40,000 9,600 40,000 5,600 0.11 40,000 8,000 28,000 3,100 0.10 R 1.5 40,000 12,000 32,000 5,600 0.13 32,000 7,700 19,000 2,900 0.12 R 2 32,000 11,000 24,000 4,700 0.15 24,000 6,200 14,000 2,500 0.13 R 2.5 25,000 9,000 19,000 3,800 0.20 19,000 5,300 12,000 2,200 0.15 R 3 21,000 8,400 15,000 3,400 0.25 16,000 4,800 9,600 2,000 0.20 R 4 16,000 6,400 12,000 2,600 0.30 12,000 3,600 7,200 1,600 0.20 R 5 13,000 5,200 9,600 2,200 0.50 10,000 3,200 5,800 1,300 0.20 R 6 9,000 3,600 7,200 1,700 0.50 7,000 2,200 4,300 940 0.30 Глубина резания Выбирайте импульсную подачу на основе требований к поверхности согласно "Pitch Selection of Pick Feed" на странице G023. < 0.2R <смотрите выше Перечень глубин резания. 1) Следует использовать станок с высокой жесткостью. Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна, или наблюдаются биение и шум, следует уменьшить частоту вращения и подачу пропорционально. 2) Приведенная выше таблица показывает режимы при боковом фрезеровании. Для контурного фрезерования (например штампов) режимы могут быть существенно изменены в зависимости от обрабатываемой поверхности, способа фрезерования и глубины резания (шага фрезерования). Подача должна быть максимальной при обработке простых поверхностей и уменьшенной при необходимости при большой глубине резания. 3) Во избежание вибрации при большом вылете концевой фрезы (глубокое фрезерование), следует уменьшить частоту вращения и подачу пропорционально. 4) Для отвода стружки рекомендуется использовать смазочно-охлаждающую жидкость, находящуюся под давлением, или сжатый воздух. VC6MB Сферическая, Средняя рабочая часть, 6-ти зубая R (мм) R 6 R 8 R10 Глубина резания Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (-45HRC) W.Nr. 1.2344(H13) а< 15° (мин-1) 10,000 7,500 6,000 Подача (мм/мин) 6,100 4,800 3,900 а >15° Подача (мин-1) (мм/мин) 7,000 4,300 5,300 3,400 4,200 2,700 Закалённая сталь (45-55HRC) W.Nr. 1.2344(H13) а< 15° (мин-1) 6,600 5.000 4.000 Подача (мм/мин) 4,100 3,300 2,600 а >15° Подача (мин-1) (мм/мин) 4,600 2,900 3,500 2,300 2,800 1,800 < 0.4R < 0.2R Закалённая сталь (55 -60HRC) W.Nr. 1.2344(H13) а< 15° (мин-1) 4.100 3.100 2,500 Подача (мм/мин) 1,500 1,200 1,100 а >15° ния Подача (мин-1) (мм/мин) 2,900 2,200 1,800 ,100 800 800 < 0.4R < 0.1R (Макс. 0.5мм) R:Радиус 1) а - угол наклона обрабатываемой поверхности. 2) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна, или наблюдаются биение и шум, следует уменьшить частоту вращения и подачу пропорционально. Для высокой точности обработки рекомендуется уменьшить подачу. 3) Режимы резания могут варьироваться в индивидуальном порядке в зависимости от вылета инструмента, глубины резания и особенностей станка. Используйте данные в этой таблице, как отправную точку. 4) При малой глубине резания частота вращения и подача могут быть увеличены. 5) Используйте станок обладающий достаточной жесткостью и жесткую фиксацию заготовки. 6) Для эффективного удаления стружки рекомендуется подача СОЖ под давлением и обдув воздухом. 2 Рекомендуемые режимы резания ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ 35 МОНОЛИТНЫЕ вДД Концевые фрезы
