628 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.B244

Каталог MITSUBISHI 2007 Режущий инструмент Стр. B244 0628 Lab2u

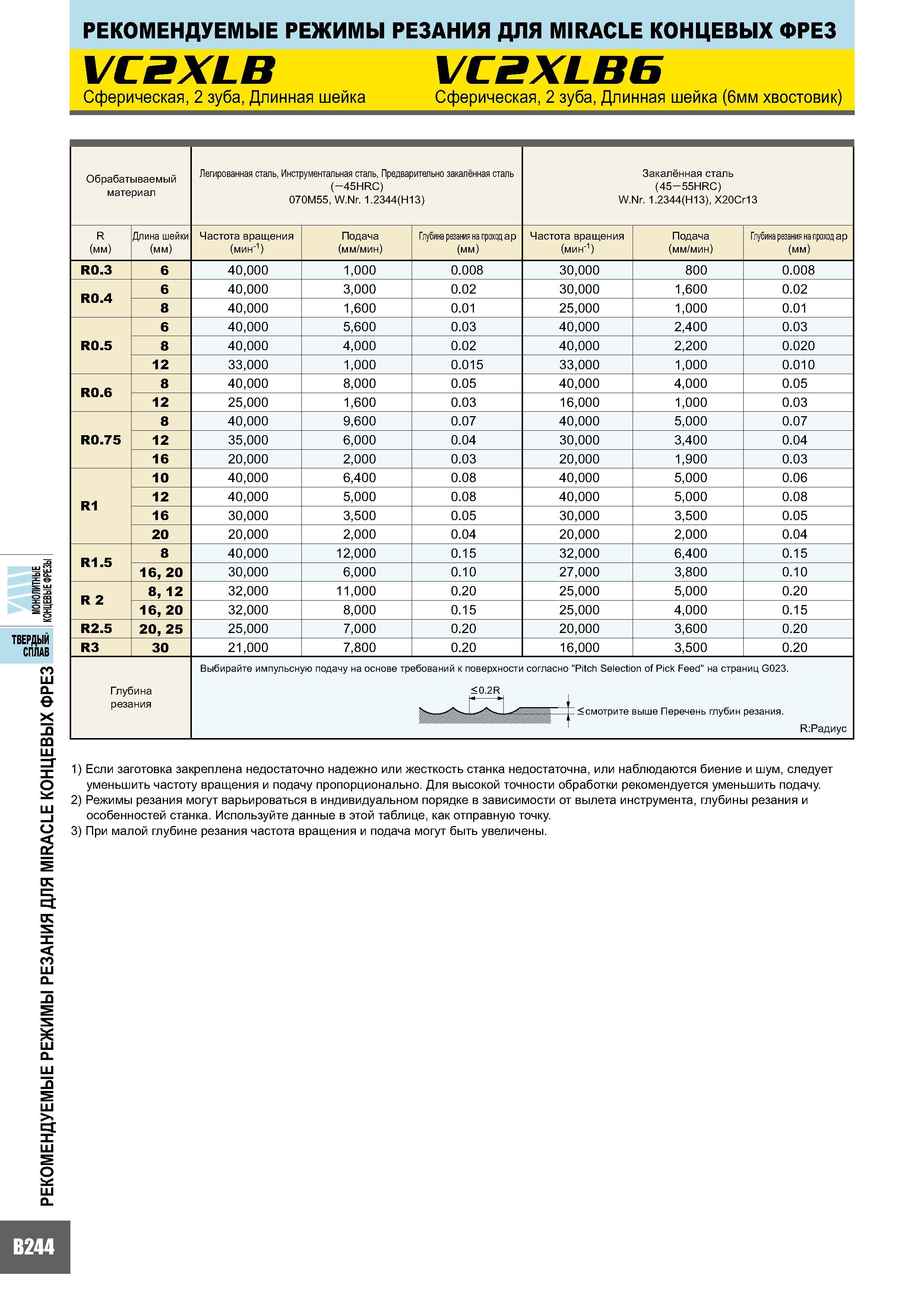

Рекомендуемые режимы резания ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ VC2XLB VC2XLB6 Сферическая, 2 зуба, Длинная шейка Сферическая, 2 зуба, Длинная шейка (6мм хвостовик) Обрабатываемый материал Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (-45HRC) 070M55, W.Nr. 1.2344(H13) Закалённая сталь (45-55HRC) W.Nr. 1.2344(H13), X20Cr13 R (мм) Длина шейки (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания на проход ap (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания на проход ap (мм) R0.3 6 40,000 1,000 0.008 30,000 800 0.008 R0.4 6 40,000 3,000 0.02 30,000 1,600 0.02 8 40,000 1,600 0.01 25,000 1,000 0.01 R0.5 6 40,000 5,600 0.03 40,000 2,400 0.03 8 40,000 4,000 0.02 40,000 2,200 0.020 12 33,000 1,000 0.015 33,000 1,000 0.010 R0.6 8 40,000 8,000 0.05 40,000 4,000 0.05 12 25,000 1,600 0.03 16,000 1,000 0.03 R0.75 8 40,000 9,600 0.07 40,000 5,000 0.07 12 35,000 6,000 0.04 30,000 3,400 0.04 16 20,000 2,000 0.03 20,000 1,900 0.03 R1 10 40,000 6,400 0.08 40,000 5,000 0.06 12 40,000 5,000 0.08 40,000 5,000 0.08 16 30,000 3,500 0.05 30,000 3,500 0.05 20 20,000 2,000 0.04 20,000 2,000 0.04 R1.5 8 40,000 12,000 0.15 32,000 6,400 0.15 16, 20 30,000 6,000 0.10 27,000 3,800 0.10 R 2 8, 12 32,000 11,000 0.20 25,000 5,000 0.20 16, 20 32,000 8,000 0.15 25,000 4,000 0.15 R2.5 20, 25 25,000 7,000 0.20 20,000 3,600 0.20 R3 30 21,000 7,800 0.20 16,000 3,500 0.20 Глубина резания Выбирайте импульсную подачу на основе требований к поверхности согласно "Pitch Selection of Pick Feed" на страниц G023. < 0.2R I <смотрите выше Перечень глубин резания. R:Радиус Твердый сплав СО О. е >< -Q СО О О 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна, или наблюдаются биение и шум, следует уменьшить частоту вращения и подачу пропорционально. Для высокой точности обработки рекомендуется уменьшить подачу. 2) Режимы резания могут варьироваться в индивидуальном порядке в зависимости от вылета инструмента, глубины резания и особенностей станка. Используйте данные в этой таблице, как отправную точку. 3) При малой глубине резания частота вращения и подача могут быть увеличены. К к S X с со О. S О. о 2
