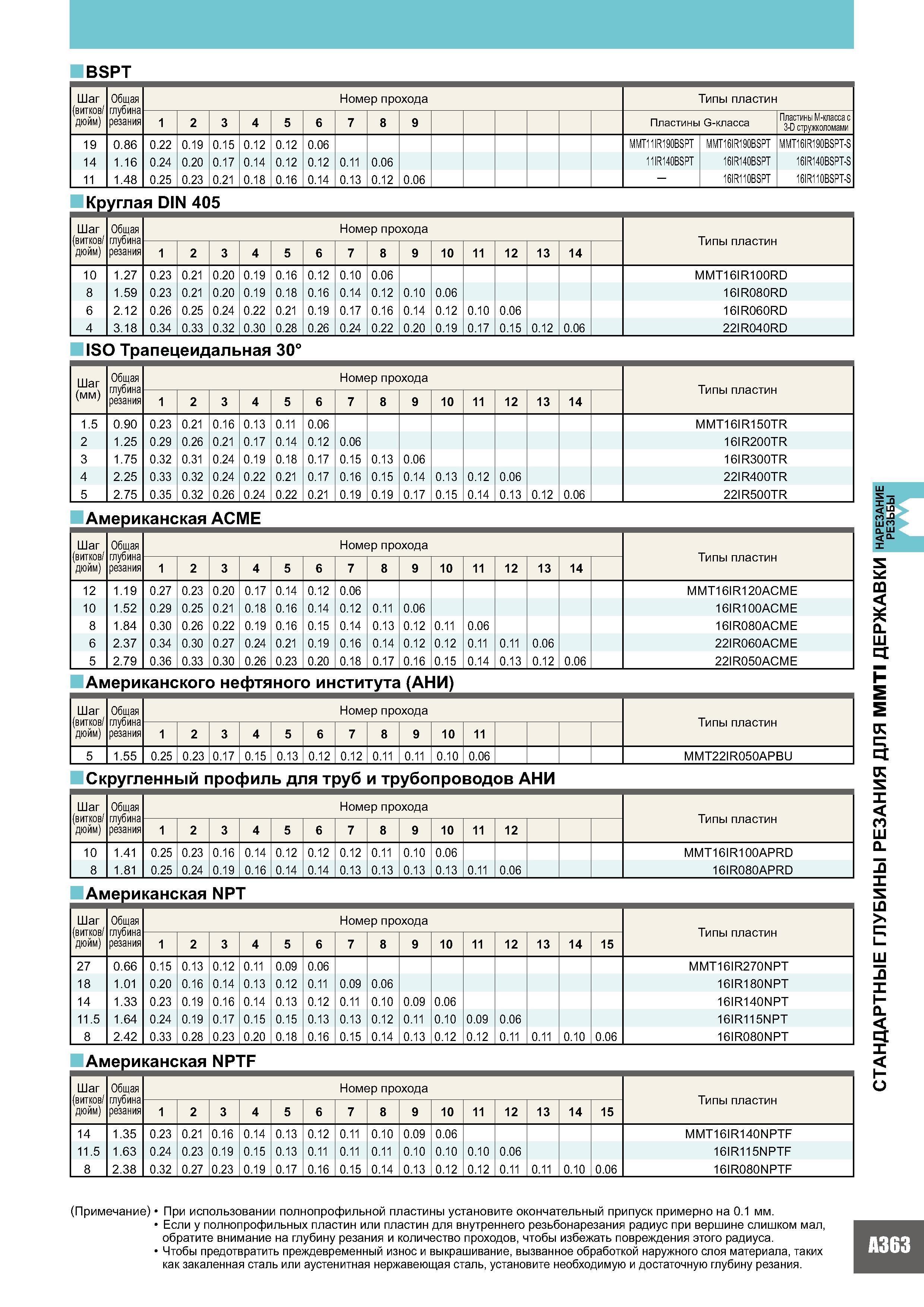

381 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A363

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A363 0381 Lab2u

BSPT Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 Пластины G-класса Пластины M-класса с 3-D стружколомами 19 0.86 0.22 0.19 0.15 0.12 0.12 0.06 MMT11IR190BSPT MMT16IR190BSPT MMT16IR190BSPT-S 14 1.16 0.24 0.20 0.17 0.14 0.12 0.12 0.11 0.06 11IR140BSPT 16IR140BSPT 16IR140BSPT-S 11 1.48 0.25 0.23 0.21 0.18 0.16 0.14 0.13 0.12 0.06 - 16IR110BSPT 16IR110BSPT-S Круглая DIN 405 Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 10 1.27 0.23 0.21 0.20 0.19 0.16 0.12 0.10 0.06 MMT16IR100RD 8 1.59 0.23 0.21 0.20 0.19 0.18 0.16 0.14 0.12 0.10 0.06 16IR080RD 6 2.12 0.26 0.25 0.24 0.22 0.21 0.19 0.17 0.16 0.14 0.12 0.10 0.06 16IR060RD 4 3.18 0.34 0.33 0.32 0.30 0.28 0.26 0.24 0.22 0.20 0.19 0.17 0.15 0.12 0.06 22IR040RD ISO Трапецеидальная 30° Шаг (мм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1.5 0.90 0.23 0.21 0.16 0.13 0.11 0.06 MMT16IR150TR 2 1.25 0.29 0.26 0.21 0.17 0.14 0.12 0.06 16IR200TR 3 1.75 0.32 0.31 0.24 0.19 0.18 0.17 0.15 0.13 0.06 16IR300TR 4 2.25 0.33 0.32 0.24 0.22 0.21 0.17 0.16 0.15 0.14 0.13 0.12 0.06 22IR400TR 5 2.75 0.35 0.32 0.26 0.24 0.22 0.21 0.19 0.19 0.17 0.15 0.14 0.13 0.12 0.06 22IR500TR Q. d F 2 2 к d к s X < fO Q. 2 X s LQ 1 .Q X I- Q. < d x < Американская ACME Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 12 1.19 0.27 0.23 0.20 0.17 0.14 0.12 0.06 MMT16IR120ACME 10 1.52 0.29 0.25 0.21 0.18 0.16 0.14 0.12 0.11 0.06 16IR100ACME 8 1.84 0.30 0.26 0.22 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 16IR080ACME 6 2.37 0.34 0.30 0.27 0.24 0.21 0.19 0.16 0.14 0.12 0.12 0.11 0.11 0.06 22IR060ACME 5 2.79 0.36 0.33 0.30 0.26 0.23 0.20 0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.06 22IR050ACME Американского нефтяного института (АНИ) Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 5 1.55 0.25 0.23 0.17 0.15 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT22IR050APBU Скругленный профиль для труб и трубопроводов АНИ Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 10 1.41 0.25 0.23 0.16 0.14 0.12 0.12 0.12 0.11 0.10 0.06 MMT16IR100APRD 8 1.81 0.25 0.24 0.19 0.16 0.14 0.14 0.13 0.13 0.13 0.13 0.11 0.06 16IR080APRD Американская NPT Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 27 0.66 0.15 0.13 0.12 0.11 0.09 0.06 MMT16IR270NPT 18 1.01 0.20 0.16 0.14 0.13 0.12 0.11 0.09 0.06 16IR180NPT 14 1.33 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 16IR140NPT 11.5 1.64 0.24 0.19 0.17 0.15 0.15 0.13 0.13 0.12 0.11 0.10 0.09 0.06 16IR115NPT 8 2.42 0.33 0.28 0.23 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 16IR080NPT Американская NPTF Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 14 1.35 0.23 0.21 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 MMT16IR140NPTF 11.5 1.63 0.24 0.23 0.19 0.15 0.13 0.11 0.11 0.11 0.10 0.10 0.10 0.06 16IR115NPTF 8 2.38 0.32 0.27 0.23 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 16IR080NPTF (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал, обратите внимание на глубину резания и количество проходов, чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание, вызванное обработкой наружного слоя материала, таких как закаленная сталь или аустенитная нержавеющая сталь, установите необходимую и достаточную глубину резания.
