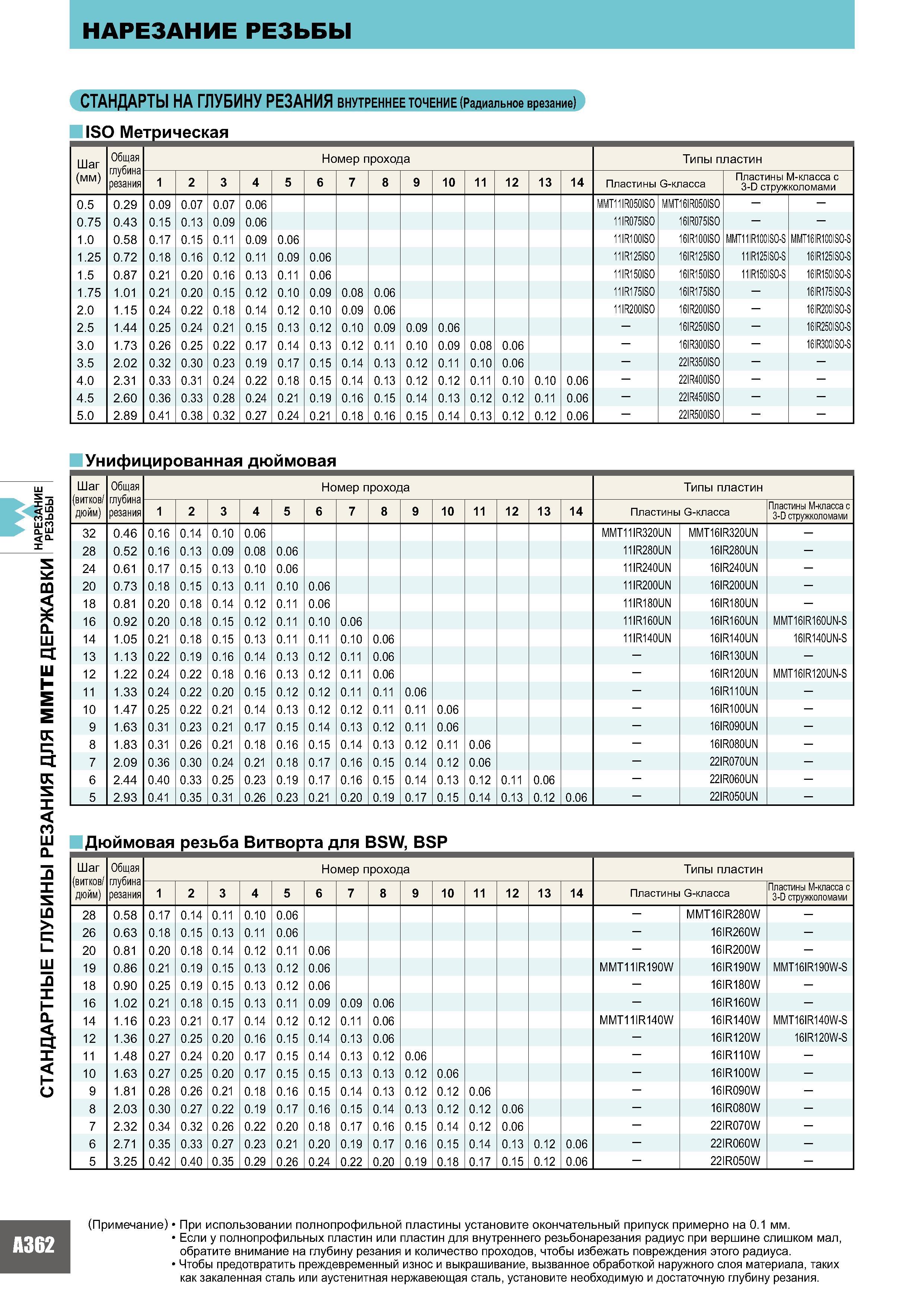

СТАНДАРТНЫЕ ГЛУБИНЫ РЕЗАНИЯ ДЛЯ MMTE ДЕРЖАВКИ I РЕЗЬБЫ LU A362 НАРЕЗАНИЕ РЕЗЬБЫ СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ ВНУТРЕННЕЕ ТОЧЕНИЕ (Радиальное врезание) ISO Метр Шаг (мм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 0.5 0.29 0.09 0.07 0.07 0.06 MMT11IR050IS0 MMT16IR050IS0 0.75 0.43 0.15 0.13 0.09 0.06 11IR075IS0 16IR075IS0 1.0 0.58 0.17 0.15 0.11 0.09 0.06 11IR100IS0 16IR100IS0 MMT11IR100IS0-S MMT16IR100IS0-S 1.25 0.72 0.18 0.16 0.12 0.11 0.09 0.06 11IR125IS0 16IR125IS0 11IR125IS0-S 16IR125IS0-S 1.5 0.87 0.21 0.20 0.16 0.13 0.11 0.06 11IR150IS0 16IR150IS0 11IR150IS0-S 16IR150IS0-S 1.75 2.0 1.01 1.15 0.21 0.24 0.20 0.22 0.15 0.18 0.12 0.14 0.10 0.12 0.09 0.10 0.08 0.09 0.06 0.06 11IR175IS0 11IR200IS0 16IR175IS0 16IR200IS0 16IR175IS0-S 16IR200IS0-S 2.5 1.44 0.25 0.24 0.21 0.15 0.13 0.12 0.10 0.09 0.09 0.06 - 16IR250IS0 - 16IR250IS0-S 3.0 1.73 0.26 0.25 0.22 0.17 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.06 - 16IR300IS0 - 16IR300IS0-S 3.5 2.02 0.32 0.30 0.23 0.19 0.17 0.15 0.14 0.13 0.12 0.11 0.10 0.06 - 22IR350IS0 4.0 2.31 0.33 0.31 0.24 0.22 0.18 0.15 0.14 0.13 0.12 0.12 0.11 0.10 0.10 0.06 - 22IR400IS0 4.5 2.60 0.36 0.33 0.28 0.24 0.21 0.19 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.06 - 22IR450IS0 5.0 2.89 0.41 0.38 0.32 0.27 0.24 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.06 - 22IR500IS0 Унифицированная дюймовая Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 32 0.46 0.16 0.14 0.10 0.06 MMT11IR320UN MMT16IR320UN - 28 0.52 0.16 0.13 0.09 0.08 0.06 11IR280UN 16IR280UN - 24 0.61 0.17 0.15 0.13 0.10 0.06 11IR240UN 16IR240UN - 20 0.73 0.18 0.15 0.13 0.11 0.10 0.06 11IR200UN 16IR200UN - 18 0.81 0.20 0.18 0.14 0.12 0.11 0.06 11IR180UN 16IR180UN - 16 0.92 0.20 0.18 0.15 0.12 0.11 0.10 0.06 11IR160UN 16IR160UN MMT16IR160UN-S 14 1.05 0.21 0.18 0.15 0.13 0.11 0.11 0.10 0.06 11IR140UN 16IR140UN 16IR140UN-S 13 1.13 0.22 0.19 0.16 0.14 0.13 0.12 0.11 0.06 - 16IR130UN - 12 1.22 0.24 0.22 0.18 0.16 0.13 0.12 0.11 0.06 - 16IR120UN MMT16IR120UN-S 11 1.33 0.24 0.22 0.20 0.15 0.12 0.12 0.11 0.11 0.06 - 16IR110UN - 10 1.47 0.25 0.22 0.21 0.14 0.13 0.12 0.12 0.11 0.11 0.06 - 16IR100UN - 9 1.63 0.31 0.23 0.21 0.17 0.15 0.14 0.13 0.12 0.11 0.06 - 16IR090UN - 8 1.83 0.31 0.26 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.11 0.06 - 16IR080UN - 7 2.09 0.36 0.30 0.24 0.21 0.18 0.17 0.16 0.15 0.14 0.12 0.06 - 22IR070UN - 6 2.44 0.40 0.33 0.25 0.23 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.11 0.06 - 22IR060UN - 5 2.93 0.41 0.35 0.31 0.26 0.23 0.21 0.20 0.19 0.17 0.15 0.14 0.13 0.12 0.06 - 22IR050UN - Дюймовая резьба Витворта для BSW, BSP Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 - MMT16IR280W - 26 0.63 0.18 0.15 0.13 0.11 0.06 - 16IR260W - 20 0.81 0.20 0.18 0.14 0.12 0.11 0.06 - 16IR200W - 19 0.86 0.21 0.19 0.15 0.13 0.12 0.06 MMT11IR190W 16IR190W MMT16IR190W-S 18 0.90 0.25 0.19 0.15 0.13 0.12 0.06 - 16IR180W - 16 1.02 0.21 0.18 0.15 0.13 0.11 0.09 0.09 0.06 - 16IR160W - 14 1.16 0.23 0.21 0.17 0.14 0.12 0.12 0.11 0.06 MMT11IR140W 16IR140W MMT16IR140W-S 12 1.36 0.27 0.25 0.20 0.16 0.15 0.14 0.13 0.06 - 16IR120W 16IR120W-S 11 1.48 0.27 0.24 0.20 0.17 0.15 0.14 0.13 0.12 0.06 - 16IR110W - 10 1.63 0.27 0.25 0.20 0.17 0.15 0.15 0.13 0.13 0.12 0.06 - 16IR100W - 9 1.81 0.28 0.26 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.06 - 16IR090W - 8 2.03 0.30 0.27 0.22 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.06 - 16IR080W - 7 2.32 0.34 0.32 0.26 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.12 0.06 - 22IR070W - 6 2.71 0.35 0.33 0.27 0.23 0.21 0.20 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.06 - 22IR060W - 5 3.25 0.42 0.40 0.35 0.29 0.26 0.24 0.22 0.20 0.19 0.18 0.17 0.15 0.12 0.06 - 22IR050W - (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал, обратите внимание на глубину резания и количество проходов, чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание, вызванное обработкой наружного слоя материала, таких как закаленная сталь или аустенитная нержавеющая сталь, установите необходимую и достаточную глубину резания.
