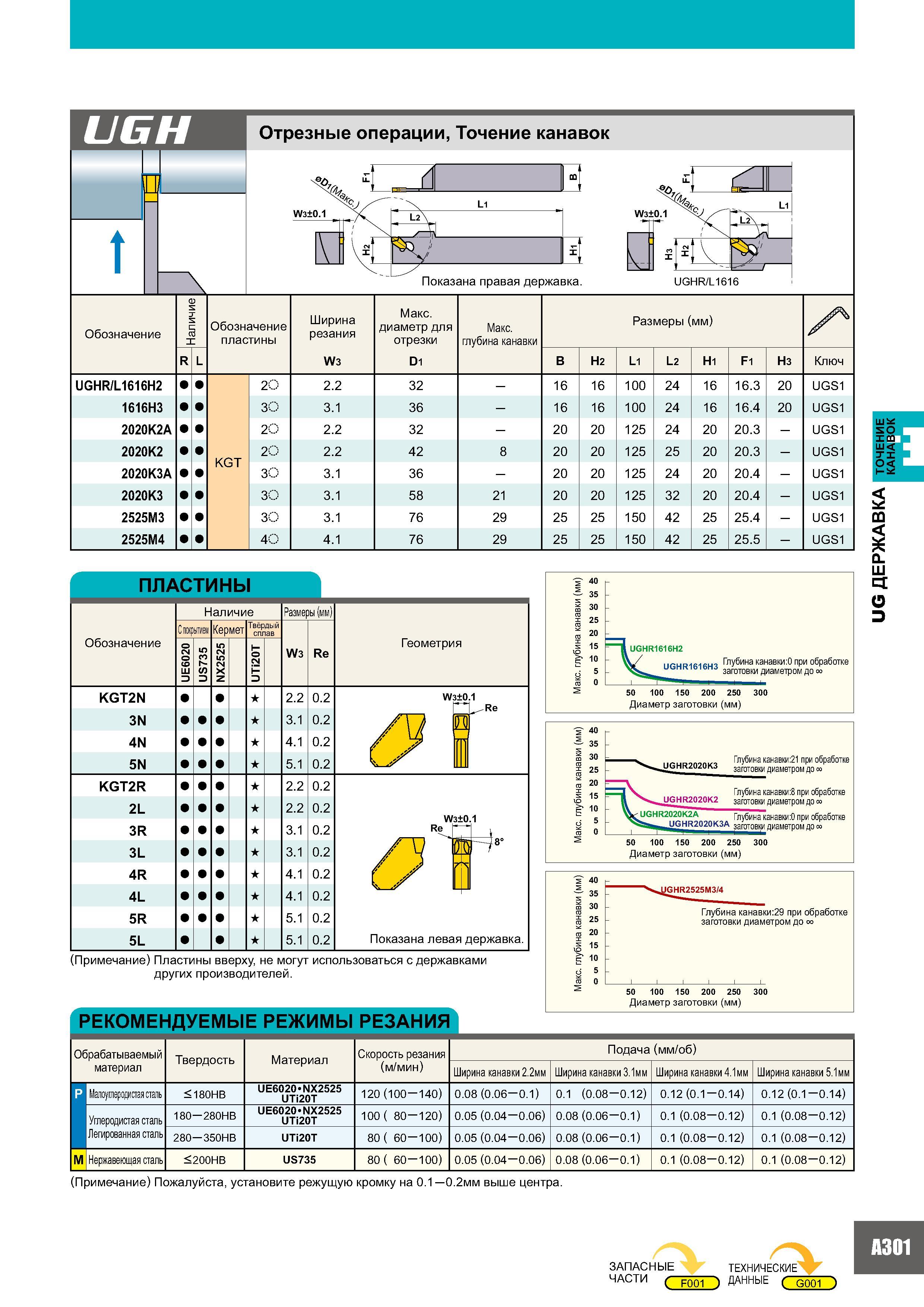

319 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A301

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A301 0319 Lab2u

UGH 1 t Отрезные операции, Точение канавок И W3±0.1 L2 4 У Nr L1 L2\ WV IV Показана правая державка. UGHR/L1616 Обозначение Наличие Обозначение пластины Ширина резания Макс. диаметр для отрезки Макс. глубина канавки Размеры (мм) X4 R L W3 D1 B H2 L1 L2 H1 F1 H3 Ключ UGHR/L1616H2 20 2.2 32 16 16 1 00 24 16 16.3 20 UGS1 1616H3 30 3.1 36 16 16 1 00 24 16 16.4 20 UGS1 2020K2A 20 2.2 32 20 20 1 25 24 20 20.3 UGS1 2020K2 KGT 20 2.2 42 8 20 20 125 25 20 20.3 UGS1 2020K3A 30 3.1 36 20 20 125 24 20 20.4 UGS1 2020K3 30 3.1 58 21 20 20 1 25 32 20 20.4 UGS1 2525M3 30 3.1 76 29 25 25 1 50 42 25 25.4 UGS1 2525M4 40 4.1 76 29 25 25 1 50 42 25 25.5 UGS1 ПЛАСТИНЫ I Обозначение Наличие Размеры (мм) С покрытием Кермет Твёрдый сплав W3 Re UE6020 US735 NX2525 UTi20T KGT2N 2.2 0.2 3N 3.1 0.2 4N 4.1 0.2 5N 5.1 0.2 KGT2R 2.2 0.2 2L 2.2 0.2 3R 3.1 0.2 3L 3.1 0.2 4R 4.1 0.2 4L 4.1 0.2 5R 5.1 0.2 5L 5.1 0.2 Геометрия W3±0.1 Re W3±0.1 =) И Показана левая державка. (Примечание) Пластины вверху, не могут использоваться с державками других производителей. Рекомендуемые режимы резания l UGHR1 V 40 35 s со 30 го 25 го го 20 15 10 5 0 UGHR1616H3 Глубина канавки:0 при обработке заготовки диаметром до у 50 100 150 200 250 300 Диаметр заготовки (мм) Глубина канавки:21 при обработке заготовки диаметром до Глубина канавки:8 при обработке заготовки диаметром до y UGHR2020K2A Глубина канавки:0 при обработке uGHR2020K3A заготовки диаметром до 50 100 150 200 250 300 Диаметр заготовки (мм) Обрабатываемый Твердость Материал Скорость резания Подача (мм/об) материал (м/мин) Ширина канавки 2.2мм Ширина канавки 3.1мм Ширина канавки 4.1мм Ширина канавки 5.1мм p Малоуглеродистая сталь <180HB UE6020 NX2525 UTi20T 120 (100 140) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.12 (0.1 0.14) 0.12 (0.1 0.14) Углеродистая сталь 180 280HB UE6020 NX2525 UTi20T 100 ( 80 120) 0.05 (0.04 0.06) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.1 (0.08 0.12) Легированная сталь 280 350HB UTi20T 80 ( 60 100) 0.05 (0.04 0.06) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.1 (0.08 0.12) M Нержавеющая сталь <200HB US735 80 ( 60 100) 0.05 (0.04 0.06) 0.08 (0.06 0.1) 0.1 (0.08 0.12) 0.1 (0.08 0.12) (Примечание) Пожалуйста, установите режущую кромку на 0.1 0.2мм выше центра ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ С F001 ) ДАННЬЕ ( G001 ) A301 UG ДЕРЖАВКА ТОЧЕНИЕ КАНАВОК
