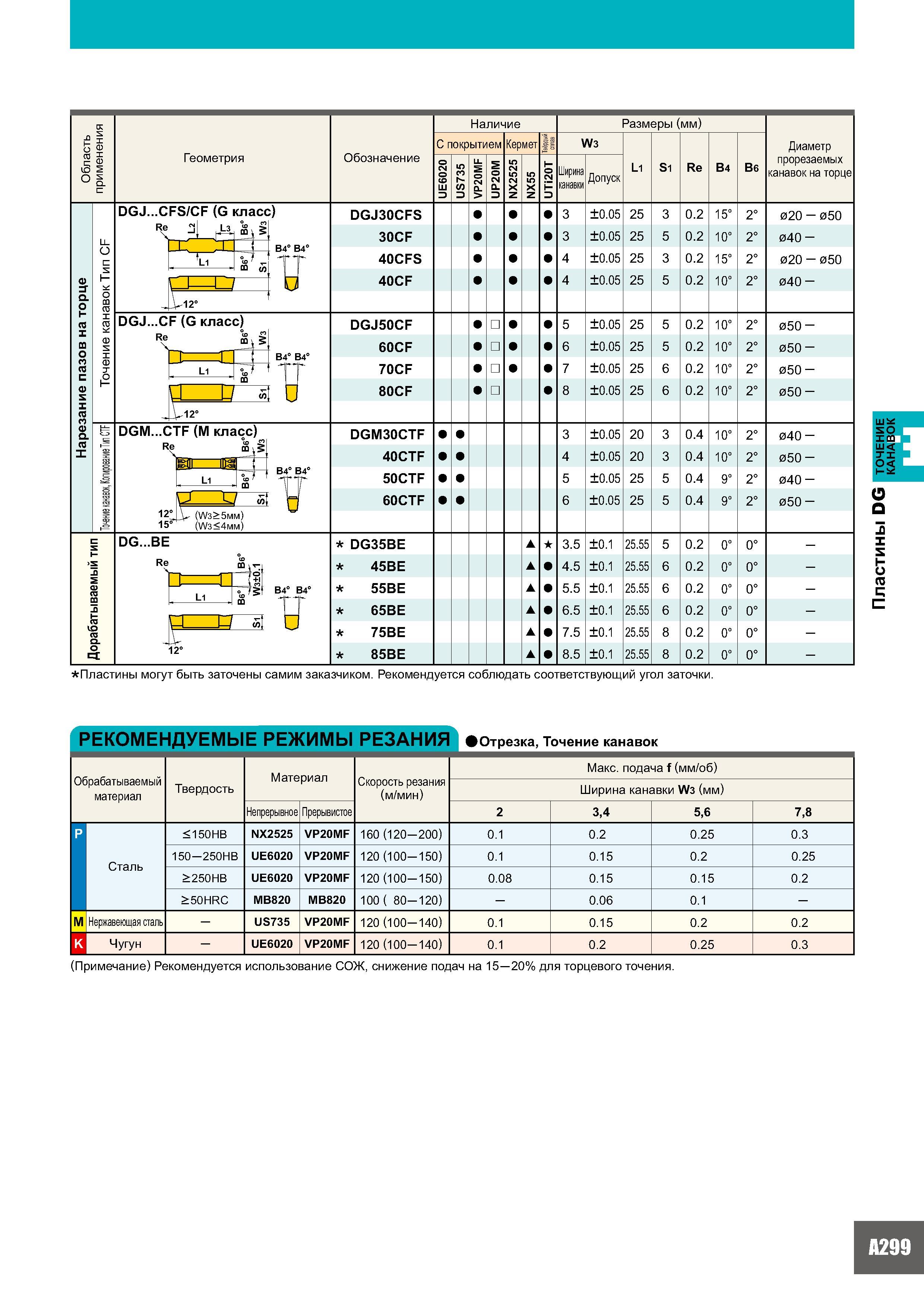

317 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A299

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A299 0317 Lab2u

о " s о s Геометрия Наличие Размеры (мм) Обозначение С покрытием Кермет Твёрды й W3 L1 S1 Re B4 B6 Диаметр прорезаемых канавок на торце UE6020 US735 VP20MF UP20M NX2525 NX55 UTi20T Ширина канавки Допуск DGJ30CFS 3 ±0.05 25 3 0.2 15° 2° 020 050 30CF 3 ±0.05 25 5 0.2 10° 2° 040 40CFS 4 ±0.05 25 3 0.2 15° 2° 020 050 40CF 4 ±0.05 25 5 0.2 10° 2° 040 DGJ50CF 5 ±0.05 25 5 0.2 10° 2° 050 60CF 6 ±0.05 25 5 0.2 10° 2° 050 70CF 7 ±0.05 25 6 0.2 10° 2° 050 80CF 8 ±0.05 25 6 0.2 10° 2° 050 DGM30CTF 3 ±0.05 20 3 0.4 10° 2° 040 40CTF 4 ±0.05 20 3 0.4 10° 2° 050 50CTF 5 ±0.05 25 5 0.4 9° 2° 040 60CTF 6 ±0.05 25 5 0.4 9° 2° 050 DG35BE 3.5 ±0.1 25.55 5 0.2 0° 0° 45BE 4.5 ±0.1 25.55 6 0.2 0° 0° 55BE 5.5 ±0.1 25.55 6 0.2 0° 0° 65BE 6.5 ±0.1 25.55 6 0.2 0° 0° 75BE 7.5 ±0.1 25.55 8 0.2 0° 0° 85BE 8.5 ±0.1 25.55 8 0.2 0° 0° DGJ...CFS/CF (G кл асс) Re 3l „LiSiS L1 5мм) (W3 < 4мм) DG...BE Re & о I1 12° ЕЕ B4° B4° Пластины могут быть заточены самим заказчиком. Рекомендуется соблюдать соответствующий угол заточки. Рекомендуемые режимы резания Отрезка, Точение канавок рабатываемый материал Твердость Материал Скорость резания (м/мин) Макс. подача f (мм/об) Ширина канавки W3 (мм) Непрерывное Прерывистое 2 3,4 5,6 7,8 <150HB NX2525 VP20MF 160 (120 200) 0.1 0.2 0.25 0.3 150 250HB UE6020 VP20MF 120 (100 150) 0.1 0.15 0.2 0.25 >250HB UE6020 VP20MF 120 (100 150) 0.08 0.15 0.15 0.2 >50HRC MB820 MB820 100 ( 80 120) 0.06 0.1 Нержавеющая сталь US735 VP20MF 120 (100 140) 0.1 0.15 0.2 0.2 Чугун UE6020 VP20MF 120 (100 140) 0.1 0.2 0.25 0.3 (Примечание) Рекомендуется использование СОЖ, снижение подач на 15 20% для торцевого точения Пластины DG точение КАНАВОК
