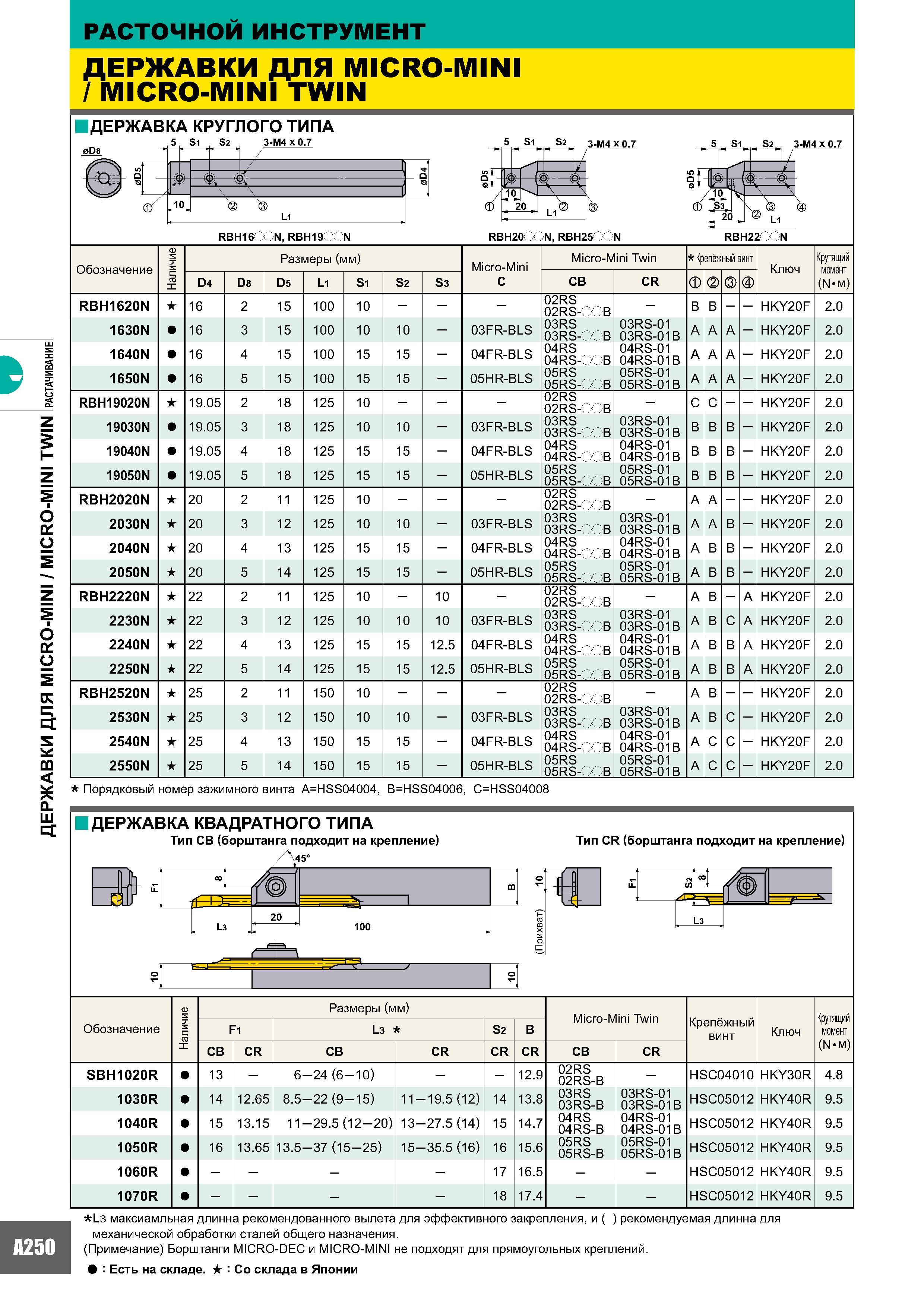

расточной инструмент ДЕРЖАВКИ ДЛЯ MICRO-MINI / MICRO-MINI TWIN ДЕРЖАВКА КРУГЛОГО ТИПА 5 Si S2 3-M4 X 0.7 0D8 fe (С f Q 1 0 - 10, ъ ъ L1 Si S2 RBH1600N, RBH19C RBH20OON, RBH2500N Обозначение Наличие Размеры (мм) Micro-Mini Micro-Mini Twin Крепёжный винт Ключ Крутящий момент (М м) D4 D8 D5 L1 S1 S2 S3 C CB CR x v RBH1620N s 16 2 15 100 10 - 02RS 02RS-CC B - B B HKY20F 2.0 1630N 16 3 15 100 10 10 - 03FR-BLS 03RS 03RS-CC B 03RS-01 03RS-01B A A A - HKY20F 2.0 1640N 16 4 15 100 15 15 - 04FR-BLS 04RS 04RS-CC B 04RS-01 04RS-01B A A A - HKY20F 2.0 1650N 16 5 15 100 15 15 - 05HR-BLS 05RS 05RS-CC B 05RS-01 05RS-01B A A A - HKY20F 2.0 RBH19020N s 19.05 2 18 125 10 - 02RS 02RS-CC B - C C HKY20F 2.0 19030N 19.05 3 18 125 10 10 - 03FR-BLS 03RS 03RS-0C B 03RS-01 03RS-01B B B B - HKY20F 2.0 19040N 19.05 4 18 125 15 15 - 04FR-BLS 04RS 04RS-00 B 04RS-01 04RS-01B B B B - HKY20F 2.0 19050N 19.05 5 18 125 15 15 - 05HR-BLS 05RS 05RS-00 B 05RS-01 05RS-01B B B B - HKY20F 2.0 RBH2020N s 20 2 11 125 10 - 02RS 02RS-00 B - A A HKY20F 2.0 2030N s 20 3 12 125 10 10 - 03FR-BLS 03RS 03RS-00 B 03RS-01 03RS-01B A A B - HKY20F 2.0 2040N s 20 4 13 125 15 15 - 04FR-BLS 04RS 04RS-00 B 04RS-01 04RS-01B A B B - HKY20F 2.0 2050N s 20 5 14 125 15 15 - 05HR-BLS 05RS 05RS-00 B 05RS-01 05RS-01B A B B - HKY20F 2.0 RBH2220N s 22 2 11 125 10 - 10 - 02RS 02RS-00 B - A B - A HKY20F 2.0 2230N s 22 3 12 125 10 10 10 03FR-BLS 03RS 03RS-00 B 03RS-01 03RS-01B A B C A HKY20F 2.0 2240N s 22 4 13 125 15 15 12.5 04FR-BLS 04RS 04RS-00 B 04RS-01 04RS-01B A B B A HKY20F 2.0 2250N s 22 5 14 125 15 15 12.5 05HR-BLS 05RS 05RS-00 B 05RS-01 05RS-01B A B B A HKY20F 2.0 RBH2520N s 25 2 11 150 10 - 02RS 02RS-00 B - A B HKY20F 2.0 2530N s 25 3 12 150 10 10 - 03FR-BLS 03RS 03RS-00 B 03RS-01 03RS-01B A B C - HKY20F 2.0 2540N s 25 4 13 150 15 15 - 04FR-BLS 04RS 04RS-00 B 04RS-01 04RS-01B A C C - HKY20F 2.0 2550N s 25 5 14 150 15 15 - 05HR-BLS 05RS 05RS-00 B 05RS-01 05RS-01B A C C - HKY20F 2.0 Порядковый номер зажимного винта A=HSS04004, B=HSS04006, C=HSS04008 ДЕРЖАВКА КВАДРАТНОГО ТИПА Тип CB (борштанга подходит на крепление) 45° Тип CR (борштанга подходит на крепление) “I 4gT rn 1 L3 20 100 12 05 col 0 L3 Обозначение Наличие Размеры (мм) Micro-Mini Twin Крепёжный винт Ключ Крутящий момент (М м) F1 L3 S2 B CB CR CB CR CR CR CB CR SBH1020R 13 - 6-24 (6-10) 12.9 02RS 02RS-B - HSC04010 HKY30R 4.8 1030R 14 12.65 8.5-22 (9-15) 11-19.5 (12) 14 13.8 03RS 03RS-B 03RS-01 03RS-01B HSC05012 HKY40R 9.5 1040R 15 13.15 11-29.5 (12-20) 13-27.5 (14) 15 14.7 04RS 04RS-B 04RS-01 04RS-01B HSC05012 HKY40R 9.5 1050R 16 13.65 13.5-37 (15-25) 15-35.5 (16) 16 15.6 05RS 05RS-B 05RS-01 05RS-01B HSC05012 HKY40R 9.5 1060R 17 16.5 HSC05012 HKY40R 9.5 1070R 18 17.4 HSC05012 HKY40R 9.5 A250 L3 максиамльная длинна рекомендованного вылета для эффективного закрепления, и ( ) рекомендуемая длинна механической обработки сталей общего назначения. (Примечание) Борштанги MICRO-DEC и MICRO-MINI не подходят для прямоугольных креплений. Есть на складе. S Со склада в Японии для 3-M4 X 0.7 N
