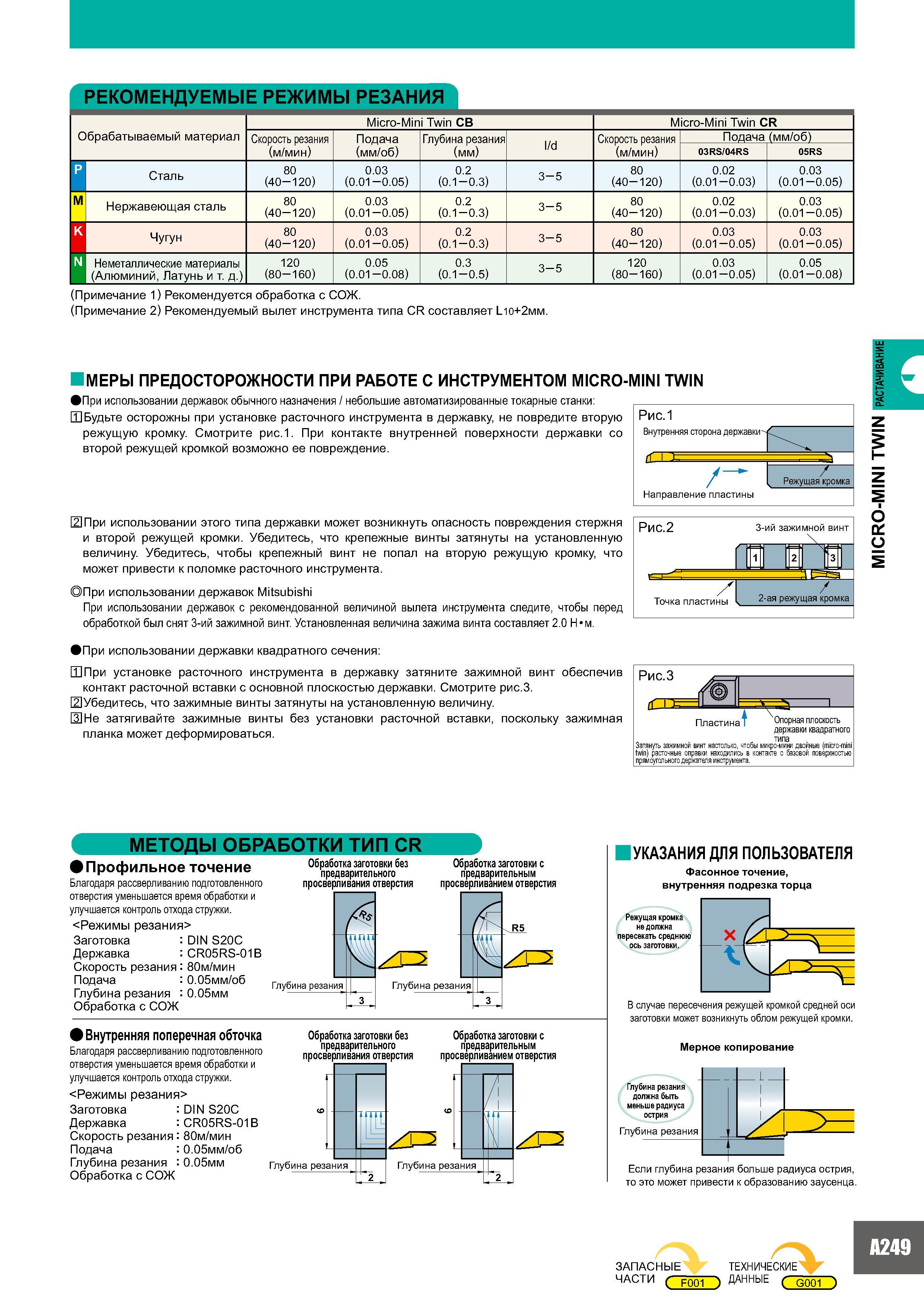

Рекомендуемые режимы резания - Micro-Mini Twin CB Micro-Mini Twin CR Обрабатываемый материал Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) l/d Скорость резания (м/мин) Подача (мм/об) 03RS/04RS 05RS P Сталь 80 (40-120) 0.03 (0.01 -0.05) 0.2 (0.1-0.3) 3-5 80 (40-120) 0.02 (0.01 -0.03) 0.03 (0.01 -0.05) HM Нержавеющая сталь 80 (40-120) 0.03 (0.01-0.05) 0.2 (0.1-0.3) 3-5 80 (40-120) 0.02 (0.01-0.03) 0.03 (0.01-0.05) K Чугун 80 (40-120) 0.03 (0.01 -0.05) 0.2 (0.1-0.3) 3-5 80 (40-120) 0.03 (0.01 -0.05) 0.03 (0.01 -0.05) N Неметаллические материалы (Алюминий, Латунь и т. д.) 120 (80-160) 0.05 (0.01 -0.08) 0.3 (0.1-0.5) 3-5 120 (80-160) 0.03 (0.01 -0.05) 0.05 (0.01 -0.08) (Примечание 1) Рекомендуется обработка с СОЖ. (Примечание 2) Рекомендуемый вылет инструмента типа CR составляет L10+2мм. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обычного назначения / небольшие автоматизированные токарные станки: Будьте осторожны при установке расточного инструмента в державку, не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки со второй режущей кромкой возможно ее повреждение. Рис.1 Внутренняя сторона державки- 1 1 а J / / Режущая кромка Направление пластины S При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь, что крепежные винты затянуты на установленную величину. Убедитесь, чтобы крепежный винт не попал на вторую режущую кромку, что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите, чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 Н м. При использовании державки квадратного сечения: ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.3. S Убедитесь, что зажимные винты затянуты на установленную величину. И Не затягивайте зажимные винты без установки расточной вставки, поскольку зажимная планка может деформироваться. Рис.2 3-ий зажимной винт / К 3 ДЕ=СЭ / Точка пластины / 2-ая режущая кромка Рис.3 Опорная плоскость державки квадратного типа Затянуть зажимной винт настолько, чтобы микро-мини двойные (micro-mini twin) расточные оправки находились в контакте с базовой поверхностью прямоугольного держателя инструмента. ( МЕТОДЫ ОБРАБОТКИ ТИП CR Профильное точение Благодаря рассверливанию подготовленного отверстия уменьшается время обработки и улучшается контроль отхода стружки. <Режимы резания> Заготовка DIN S20C Державка CR05RS-01B Скорость резания 80м/мин Подача 0.05мм/об Глубина резания 0.05мм Обработка с СОЖ Обработка заготовки без предварительного просверливания отверстия Обработка заготовки с предварительным просверливанием отверстия Внутренняя поперечная обточка Благодаря рассверливанию подготовленного отверстия уменьшается время обработки и улучшается контроль отхода стружки. <Режимы резания> Заготовка DIN S20C Державка CR05RS-01B Скорость резания 80м/мин Подача 0.05мм/об Глубина резания 0.05мм Обработка с СОЖ Обработка заготовки без предварительного просверливания отверстия Обработка заготовки с предварительным просверливанием отверстия Глубина резания Глубина резания УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ Фасонное точение, внутренняя подрезка торца Режущая кромка не должна пересекать среднюю ось заготовки. В случае пересечения режущей кромкой средней оси заготовки может возникнуть облом режущей кромки. Mерное копирование Глубина резания должна быть меньше радиуса острия Глубина резания 1 X. Если глубина резания больше радиуса острия, то это может привести к образованию заусенца. 2 2 ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ (-Q01 ) ДАННЫЕ 001 MICRO-MINI TWIN РАСТАЧИВАНИЕ
