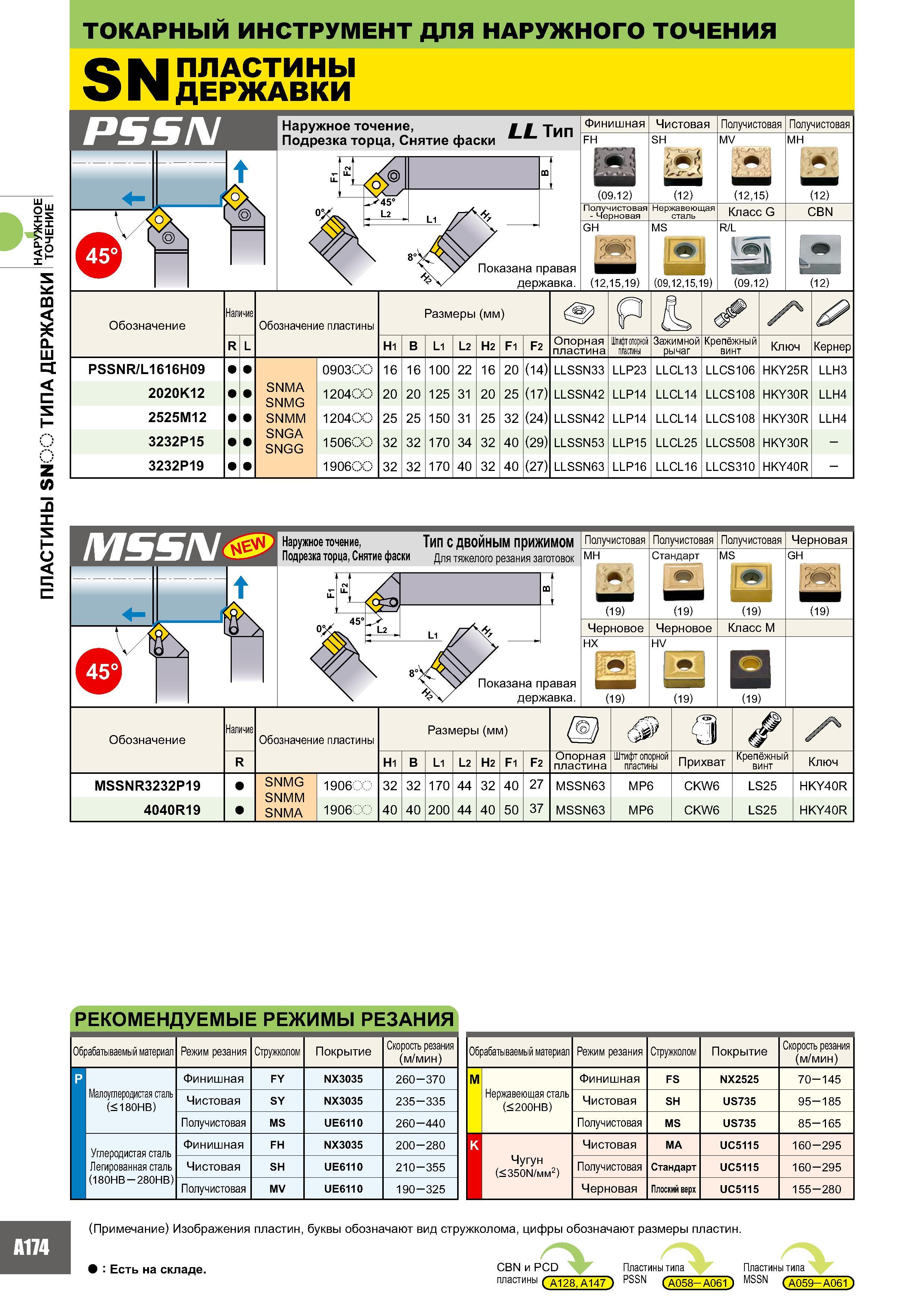

192 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A174

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A174 0192 Lab2u

ПЛАСТИНЫ SNOO ТИПА ДЕРЖАВКИ ТОЧЕНИЕ A174 ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО СМ ПЛАСТИНЫ SN ДЕРЖАВКИ ТОЧЕНИЯ PSSN - t % 45° Наружное точение, Тип Подрезка торца, Снятие фаски Показана правая державка Финишная FH (09,12) Получистовая - Черновая GH (12,15,19) Чистовая SH (12) Нержавеющая сталь MS (09,12,15,19) Получистовая MV (12,15) Класс G R/L (09,12) Получистовая мн (12) CBN (12) Обозначение Наличие Обозначение пластины Размеры (мм) P и Z4 R L H1 B L1 L2 H2 F1 F2 Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ Кернер PSSNR/L1616H09 090300 16 16 100 22 16 20 (14) LLSSN33 LLP23 LLCL13 LLCS106 HKY25R LLH3 2020K12 SNMA SNMG 120400 20 20 125 31 20 25 (17) LLSSN42 LLP14 LLCL14 LLCS108 HKY30R LLH4 2525M12 SNMM 120400 25 25 150 31 25 32 (24) LLSSN42 LLP14 LLCL14 LLCS108 HKY30R LLH4 3232P15 SNGA SNGG 150600 32 32 170 34 32 40 (29) LLSSN53 LLP15 LLCL25 LLCS508 HKY30R 3232P19 190600 32 32 170 40 32 40 (27) LLSSN63 LLP16 LLCL16 LLCS310 HKY40R MSSN 4 1 45° ь, 1 t ь. Наружное точение, Тип с двойным прижимом Подрезка торца, Снятие фаски Для тяжелого резания заготовок -и: i m 1 1 45° L2 < И Показана правая державка. Получистовая MH (19) Черновое HX (19) Получистовая Стандарт (19) Черновое HV (19) Получистовая MS (19) Класс M (19) Черновая GH (19) Обозначение Наличие Обозначение пластины Размеры (мм) 0 Л R H1 B L1 L2 H2 F1 F2 Опорная пластина Штифт опорной пластины Прихват Крепёжный винт Ключ MSSNR3232P19 SNMG SNMM SNMA 190600 32 32 170 44 32 40 27 MSSN63 MP6 CKW6 LS25 HKY40R 4040R19 190600 40 40 200 44 40 50 37 MSSN63 MP6 CKW6 LS25 HKY40R Рекомендуемые режимы резания Обрабатываемый материал Малоуглеродистая сталь (< 180HB) Углеродистая сталь Легированная сталь (180HB 280HB) Режим резания Стружколом Покрытие Скорость резания (м/мин) Финишная FY NX3035 260 370 Чистовая SY NX3035 235 335 Получистовая MS UE6110 260 440 Финишная FH NX3035 200 280 Чистовая SH UE6110 210 355 Получистовая MV UE6110 190 325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FS NX2525 70 145 Нержавеющая сталь (< 200HB) Чистовая SH US735 95 185 Получистовая MS US735 85 165 K Чистовая MA UC5115 160 295 Чугун (< 350Ы/мм2) Получистовая Стандарт UC5115 160 295 Черновая Плоский верх UC5115 155 280 (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин a Есть на складе. CBN и PCD Пластины типа Пластины типа пластин A128, A147) PSSN (A058 A061 ) MSSN (A059 A061)
