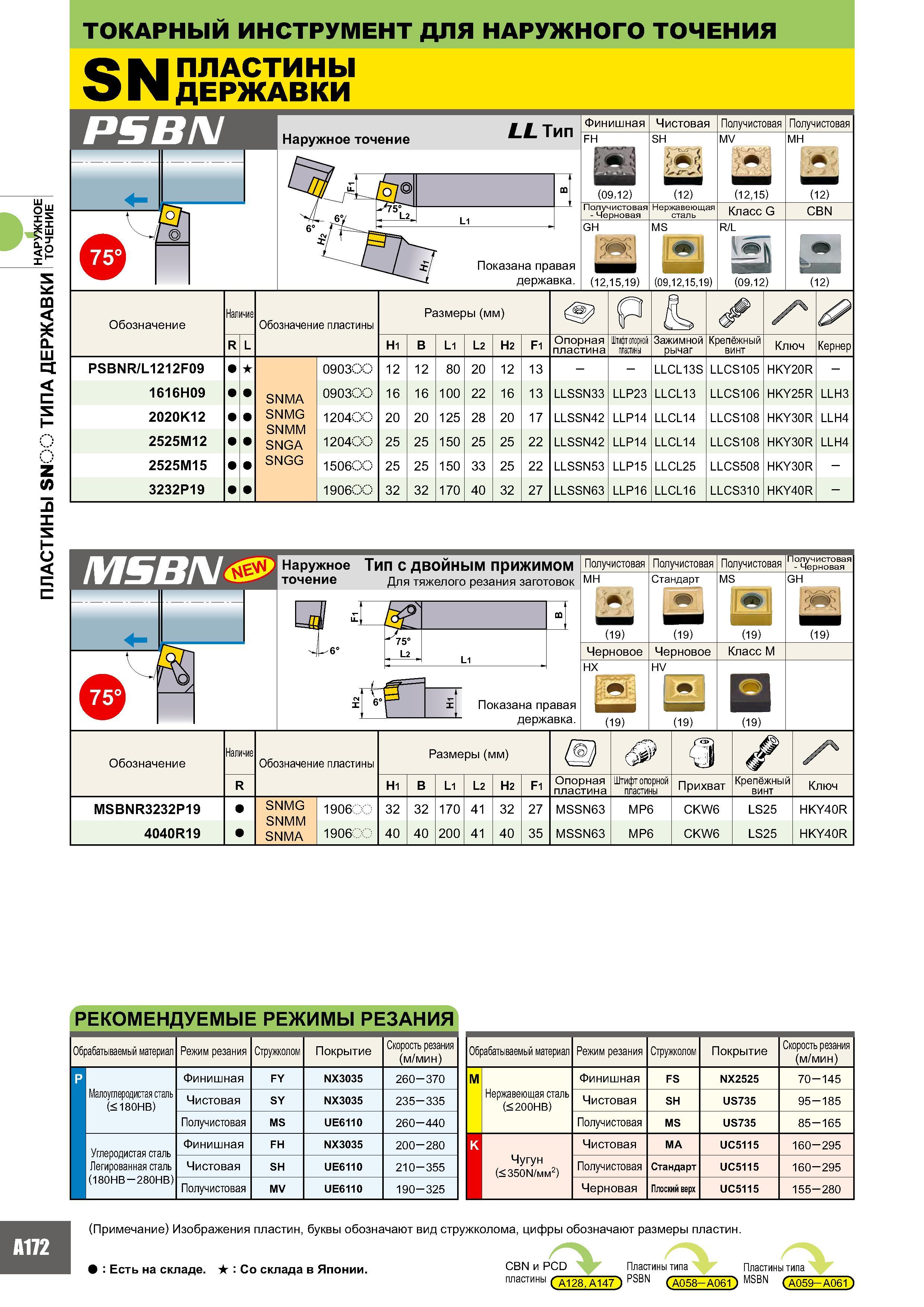

Токарный инструмент Mitsubishi для наружного точения ПЛАСТИНЫ ДЕРЖАВКИ SN PSBN Наружное точение LL Тип 1 '/bL2 L1 Показана правая державка. Финишная FH (09,12) Получистовая - Черновая GH (12,15,19) Чистовая SH ‘.М (12) Нержавеющая сталь MS (09,12,15,19) Получистовая MV 1 (12,15) Класс G R/L (09,12) Получистовая мн (12) CBN Обозначение Наличие Обозначение пластины Размеры (мм) Р 1 Л R L Н1 B L1 L2 Н2 F1 Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ Кернер PSBNR/L1212F09 s 090300 12 12 80 20 12 13 LLCL13S LLCS105 HKY20R - 1616Н09 SNMA 090300 16 16 1 00 22 16 13 LLSSN33 LLP23 LLCL13 LLCS106 HKY25R LLH3 2020K12 SNMG SNMM SNGA 120400 20 20 125 28 20 17 LLSSN42 LLP14 LLCL14 LLCS108 HKY30R LLH4 2525M12 120400 25 25 150 25 25 22 LLSSN42 LLP14 LLCL14 LLCS108 HKY30R LLH4 2525M15 SNGG 150600 25 25 1 50 33 25 22 LLSSN53 LLP15 LLCL25 LLCS508 HKY30R - 3232P19 190600 32 32 170 40 32 27 LLSSN63 LLP16 LLCL16 LLCS310 HKY40R - MSBN Наружное Тип с двойным прижимом точение Для тяжелого резания заготовок L № “1 75° L2 L1 4- i) Показана правая державка. Получистовая MH (19) Черновое нх (19) Получистовая Стандарт (19) Черновое HV (19) Получистовая MS (19) Класс M (19) Получистовая Терновая олуч - Чер GH (19) Обозначение Наличие Обозначение пластины Размеры (мм) с9 <3 Z4 R Н1 B L1 L2 Н2 F1 Опорная пластина Штифт опорной пластины Прихват Крепёжный винт Ключ MSBNR3232P19 SNMG SNMM SNMA 190600 32 32 170 41 32 27 MSSN63 MP6 CKW6 LS25 HKY40R 4040R19 190600 40 40 200 41 40 35 MSSN63 MP6 CKW6 LS25 HKY40R РЕКОМЕН/ Е М Е У 1 Г Е Q. 1 1 1 Е Р М и К и Н < СО Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) р Малоуглеродистая сталь (< 180HB) Финишная FY NX3035 260-370 Чистовая SY NX3035 235-335 Получистовая MS UE6110 260-440 Углеродистая сталь Легированная сталь (180HB-280HB) Финишная FH NX3035 200-280 Чистовая SH UE6110 210-355 Получистовая MV UE6110 190-325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FS NX2525 70-145 Нержавеющая сталь (< 200HB) Чистовая SH US735 95-185 Получистовая MS US735 85-165 K Чистовая MA UC5115 160-295 Чугун (< 350Ы/мм2) Получистовая Стандарт UC5115 160-295 Черновая Плоский верх UC5115 155-280 (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. A172 a Есть на складе. S Со склада в Японии. CBN и PCD Гретины типа Пластины типа пластины (аЦЦаШ PSBN (A058-A061) MSBN (A059-A061 )
