38 Каталог MITSUBISHI 2007 Металлорежущий инструмент и инструментальные системы Стр.A020

Каталог MITSUBISHI 2007 Режущий инструмент Стр. A020 0038 Lab2u

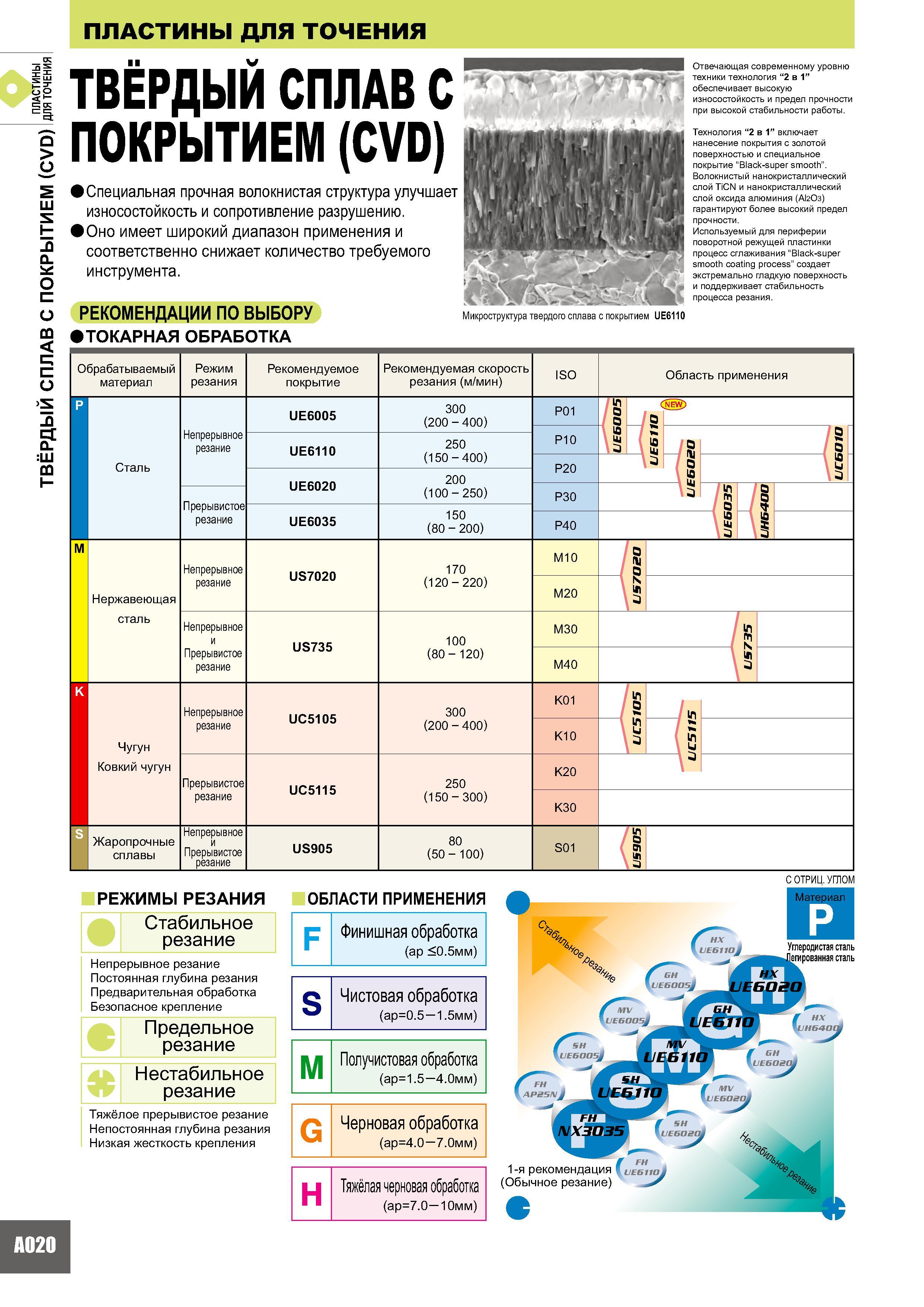

Режущие сменные пластины Mitsubishi для точения ТВЁРДЫЙ СПЛАВ С ПОКРЫТИЕМ (CVD) Специальная прочная волокнистая структура улучшает износостойкость и сопротивление разрушению. Оно имеет широкий диапазон применения и соответственно снижает количество требуемого инструмента. РЕКОМЕНДАЦИИ ПО ВЫБОРУ ТОКАРНАЯ ОБРАБОТКА у Микроструктура твердого сплава с покрытием UE6110 Отвечающая современному уровню техники технология “2 в 1” обеспечивает высокую износостойкость и предел прочности при высокой стабильности работы. Технология “2 в 1” включает нанесение покрытия с золотой поверхностью и специальное покрытие “Black-super smooth”. Волокнистый нанокристаллический слой TiCN и нанокристаллический слой оксида алюминия (Al2O3) гарантируют более высокий предел прочности. Используемый для периферии поворотной режущей пластинки процесс сглаживания “Black-super smooth coating process” создает экстремально гладкую поверхность и поддерживает стабильность процесса резания. Обрабатываемый материал Сталь M Нержавеющая Чугун Ковкий чугун Жаропрочные сплавы Режим резания Непрерывное резание Прерывистое резание Непрерывное резание Непрерывное и Прерывистое резание Непрерывное резание Прерывистое резание Непрерывное и Прерывистое резание Рекомендуемое покрытие UE6005 UE6110 UE6020 UE6035 US7020 US735 UC5105 UC5115 US905 Рекомендуемая скорость резания (м/мин) 300 (200 - 400) 250 (150 - 400) 200 (100 - 250) 150 (80 - 200) 170 (120 - 220) 100 (80 - 120) 300 (200 - 400) 250 (150 - 300) 80 (50 - 100) с отрицательным углом РЕЖИМЫ РЕЗАНИЯ ОБЛАСТИ ПРИМЕНЕНИЯ Стабильное резание Непрерывное резание Постоянная глубина резания Предварительная обработка Безопасное крепление Предельное резание Нестабильное резание Тяжёлое прерывистое резание Непостоянная глубина резания Низкая жесткость крепления F Финишная обработка (ap <0.5мм) S Чистовая обработка (ар=0.5 1.5мм) м Получистовая обработка (ар=1.5 4.0мм) G Черновая обработка (ар=4.0 7.0мм) Н Тяжёлая черновая обработка (ар=7.0 10мм) 1-я рекомендация 4 UEsno (Обычное резание) У
