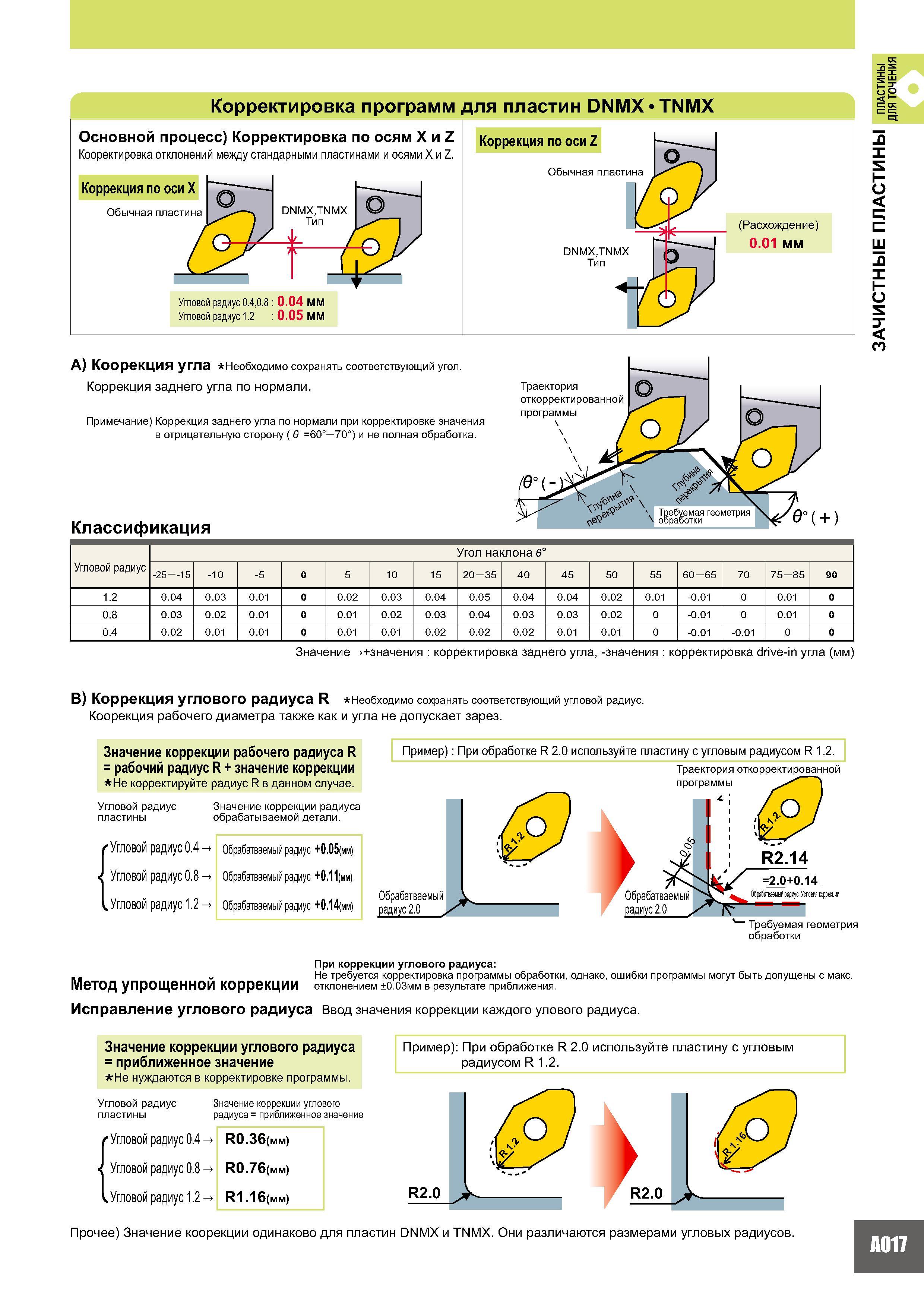

м Корректировка программ для пластин DNMX TNMX Основной процесс) Корректировка по осям X и Z Кооректировка отклонений между стандарными пластинами и осями X и Z. Коррекция по оси X Обычная пластина Угловой радиус 0.4,0.8 0.04 мм 1 Угловой радиус 1.2 0.05 мм Коррекция по оси Z Обычная пластина DNMX,TNMX Тип (Расхождение) 0.01 мм A) Коорекция угла Необходимо сохранять соответствующий угол. Коррекция заднего угла по нормали. Примечание) Коррекция заднего угла по нормали при корректировке значения в отрицательную сторону ( =60° 70°) и не полная обработка. Классификация Траектория откорректированной программы < Требуемая геометрия обработки ( + ) Угловой радиус Угол наклона е° -25 15 -10 -5 0 5 10 15 20-35 40 45 50 55 60-65 70 75-85 90 1.2 0.04 0.03 0.01 0 0.02 0.03 0.04 0.05 0.04 0.04 0.02 0.01 -0.01 0 0.01 0 0.8 0.03 0.02 0.01 0 0.01 0.02 0.03 0.04 0.03 0.03 0.02 0 -0.01 0 0.01 0 0.4 0.02 0.01 0.01 0 0.01 0.01 0.02 0.02 0.02 0.01 0.01 0 -0.01 -0.01 0 0 Значение +значения корректировка заднего угла, -значения корректировка drive-in угла (мм) B) Коррекция углового радиуса R Необходимо сохранять соответствующий угловой радиус. Коорекция рабочего диаметра также как и угла не допускает зарез. Значение коррекции рабочего радиуса R = рабочий радиус R + значение коррекции Не корректируйте радиус R в данном случае. Угловой радиус Значение коррекции радиуса пластины обрабатываемой детали. 'Угловой радиус 0.4 Угловой радиус 0.8 „ Угловой радиус 1.2 Требуемая геометрия обработки При коррекции углового радиуса: w Не требуется корректировка программы обработки, однако, ошибки программы могут быть допущены с макс. Метод упрощенной коррекции отклонением ±0.03мм в результате приближения. Исправление углового радиуса Ввод значения коррекции каждого улового радиуса. Обрабатваемый радиус +0.05(мм) Обрабатваемый радиус +0.11(мм) Обрабатваемый радиус +0.14(мм) Пример) При обработке R 2.0 используйте пластину с угловым радиусом R 1.2. Обрабатваемый радиус 2.0 Траектория откорректированной Значение коррекции углового радиуса = приближенное значение Не нуждаются в корректировке программы. Угловой радиус Значение коррекции углового пластины радиуса = приближенное значение 'Угловой радиус 0.4 R0.36 ) Угловой радиус 0.8 R0.76 ) 1. Угловой радиус 1.2 R Gon,,) Пример): При обработке R 2.0 используйте пластину с угловым радиусом R 1.2. Прочее) Значение коорекции одинаково для пластин DNMX и TNMX. Они различаются размерами угловых радиусов. A017 Зачистные пластины Режущие сменные пластины Mitsubishi для точения
